Lò Xo TB Là Gì? Đặc Điểm, Tải Trọng Và Cách Chọn

Lò xo TB là dòng lò xo khuôn tải siêu nặng trong hệ JIS. Lò xo TB được thiết kế cho những cơ cấu cần lực nén lớn trong không gian lắp đặt giới hạn, thường gặp trong khuôn dập, khuôn ép nhựa và các cơ cấu hồi chịu tải cao.

Bạn có thể xem: Lò xo khuôn là gì? Cấu tạo, nguyên lý và ứng dụng.

1. Lò xo TB thuộc cấp tải nào?

Trong hệ lò xo khuôn theo tiêu chuẩn JIS, các dòng được phân thành:

• TF: tải siêu nhẹ.
• TL: tải nhẹ.
• TM: tải trung bình.
• TH: tải nặng.
• TB: tải siêu nặng.

-> Lò xo TB là cấp tải cao nhất trong nhóm trên, phù hợp khi cơ cấu cần lực lớn hơn TH nhưng vẫn phải bố trí trong một không gian tương đối nhỏ.

Lưu ý: ký hiệu, màu sắc và cấp tải trên áp dụng cho hệ sản phẩm Tokyo Hatsujo. Không nên mặc định lò xo của hãng khác có cùng màu hoặc ký hiệu là tương đương.

2. Đặc điểm của lò xo TB

• Cấp tải: Extra Heavy Load – tải siêu nặng.
• Màu nhận diện trong hệ Tokyo Hatsujo: nâu.
• Sử dụng dây lò xo tiết diện định hình.
• Có nhiều đường kính và chiều dài tự do.
• Phù hợp với cơ cấu yêu cầu lực hồi rất cao.
• Độ cứng và lực nén thay đổi theo từng mã cụ thể.

So với các dòng TF, TL, TM và TH, TB ưu tiên khả năng tạo lực cao hơn. Đổi lại, hành trình làm việc cho phép thường thấp hơn.

Ví dụ:   TB40 × 100

• TB: dòng lò xo tải siêu nặng.
• 40: đường kính ngoài danh nghĩa 40mm.
• 100: chiều dài tự do 100mm.

TB40×50 và TB40×100 có cùng đường kính ngoài nhưng chiều dài khác nhau, vì vậy độ cứng và lực nén không giống nhau.

3. Hành trình làm việc của lò xo TB

Dòng  lò xo TB có các mức nén tham khảo theo tuổi thọ chu kỳ:

Tuổi thọ tham khảo	Độ nén so với chiều dài tự do
Khoảng 1.000.000 chu kỳ	16%
Khoảng 500.000 chu kỳ	18%
Khoảng 300.000 chu kỳ	20%

Các tỷ lệ trên là dữ liệu của dòng TB Tokyo Hatsujo. Khi thiết kế thực tế cần tra đúng mã và điều kiện làm việc, không nên áp dụng chung cho mọi lò xo tải nặng trên thị trường.

4. Lò xo TB thường dùng ở đâu?

• Khuôn dập kim loại.
• Khuôn ép nhựa.
• Cơ cấu hồi tấm chịu tải lớn.
• Cơ cấu ép hoặc giữ cần lực cao.
• Đồ gá và thiết bị cơ khí chịu tải lặp lại.
• Các vị trí có không gian hạn chế nhưng yêu cầu lực hồi lớn.

5. Lò xo TB có thể thay trực tiếp TH không?

Lò xo TH và TB thuộc hai cấp tải khác nhau, nên độ cứng, lực nén và hành trình làm việc cũng khác nhau => vì vậy không nên thay thế trực tiếp cho nhau. Ngay cả khi cùng đường kính và chiều dài, cần đối chiếu catalogue trước khi thay thế.

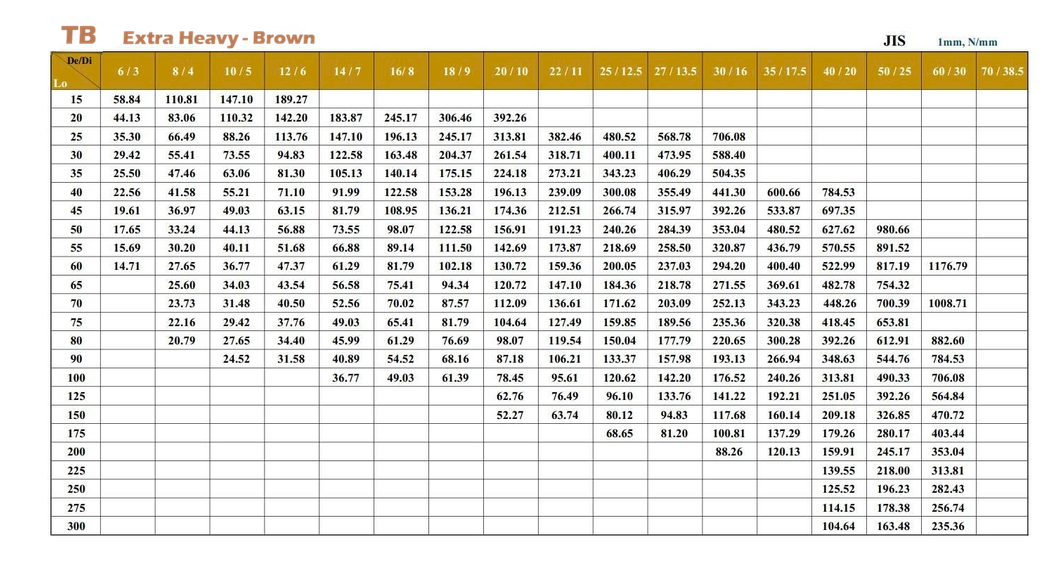

Thông số của lò xo nâu TB

6. Câu hỏi thường gặp về lò xo TB

• Lò xo TB thuộc cấp tải nào?

TB thuộc nhóm Extra Heavy Load – tải siêu nặng, là cấp tải cao nhất trong hệ TF, TL, TM, TH và TB của Tokyo Hatsujo.

• Lò xo TB có màu gì?

Trong hệ Tokyo Hatsujo, TB được nhận biết bằng màu nâu.

• TB và TH có giống nhau không?

Không. TB có cấp tải cao hơn TH, vì vậy lực và hành trình làm việc cũng khác nhau.

• Các mã TB cùng đường kính có cùng độ cứng không?

Không. Chiều dài tự do khác nhau sẽ làm thay đổi độ cứng và lực nén, vì vậy cần tra đúng từng mã cụ thể.

7. Xem các kích thước lò xo TB

SUN VIỆT cung cấp lò xo khuôn TB với nhiều đường kính và chiều dài, phục vụ khuôn dập, khuôn ép nhựa và các cơ cấu cần lực hồi lớn.

Xem sản phẩm tại: Danh mục lò xo khuôn TB

Khi đặt hàng nên cung cấp đầy đủ theo dạng:

TB + đường kính ngoài × chiều dài tự do + số lượng

Ví dụ: TB40×100 – 20 chiếc.
