Lò Xo TH Là Gì? Đặc Điểm, Tải Trọng Và Cách Chọn

Lò xo TH là dòng lò xo khuôn tải nặng trong hệ JIS, có màu nhận diện xanh lá. Dòng TH được sử dụng trong những cơ cấu cần lực hồi cao hơn TM nhưng vẫn phải làm việc ổn định trong không gian lắp đặt giới hạn.

Tìm hiểu về nguyên lý chung, bạn có thể xem: Lò xo khuôn là gì? Cấu tạo, nguyên lý và ứng dụng.

1. Lò xo TH thuộc cấp tải nào?

Trong hệ lò xo khuôn theo tiêu chuẩn JIS, các dòng được phân thành các tải trọng cơ bản như:

• TF: tải siêu nhẹ.
• TL: tải nhẹ.
• TM: tải trung bình.
• TH: tải nặng.
• TB: tải siêu nặng.

TH nằm giữa TM và TB về cấp tải. Đây là lựa chọn phù hợp khi cơ cấu cần lực lớn hơn dòng tải trung bình nhưng chưa cần tới cấp tải cực cao của TB.

Lưu ý: ký hiệu và màu sắc trên áp dụng cho hệ sản phẩm Tokyo Hatsujo. Không nên coi lò xo cùng màu của hãng khác là tương đương nếu chưa đối chiếu catalogue.

2. Đặc điểm của lò xo TH

• Cấp tải: Heavy Load – tải nặng.
• Màu nhận diện: xanh lá.
• Sử dụng dây lò xo tiết diện định hình.
• Có nhiều đường kính và chiều dài tự do.
• Phù hợp với cơ cấu cần lực hồi cao.
• Độ cứng và lực nén thay đổi theo từng kích thước cụ thể.

So với TF, TL hoặc TM, dòng TH ưu tiên khả năng tạo lực lớn hơn. Đổi lại, hành trình làm việc cho phép thường thấp hơn khi so trong cùng hệ sản phẩm.

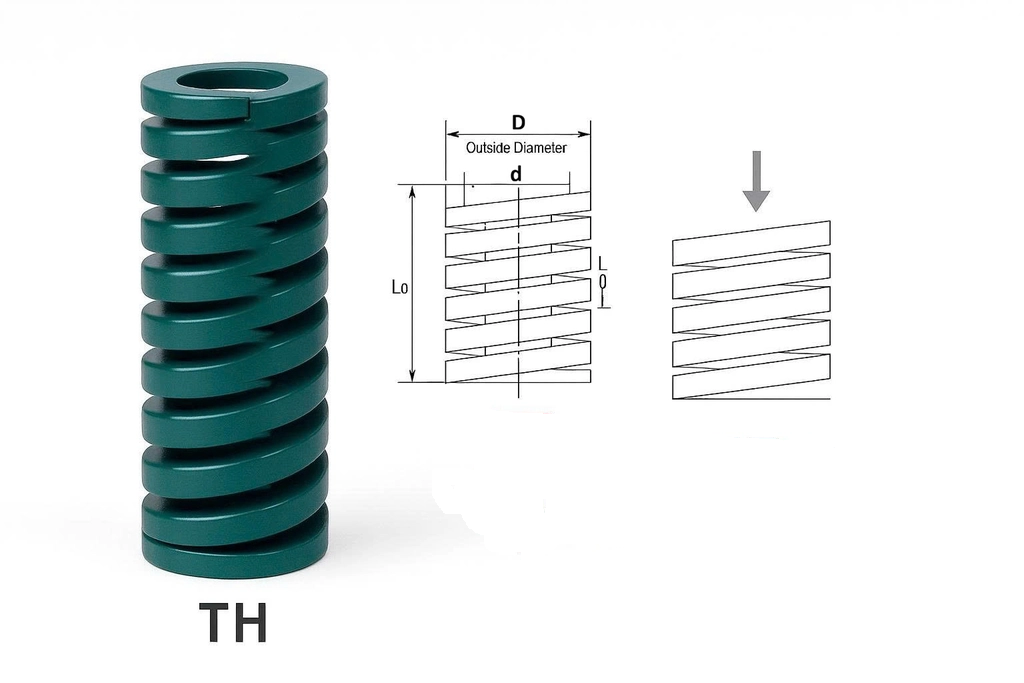

Ví dụ:    TH27 × 100

• TH: dòng lò xo tải nặng.
• 27: đường kính ngoài danh nghĩa 27mm.
• 100: chiều dài tự do 100mm.

-> Hai mã cùng là TH nhưng khác chiều dài sẽ có độ cứng và lực nén khác nhau. Vì vậy khi thay thế cần xác định đầy đủ cả đường kính và chiều dài.

3. Hành trình làm việc của lò xo TH

Dòng lò xo TH có các mức nén tham khảo theo tuổi thọ chu kỳ:

Tuổi thọ tham khảo	Độ nén so với chiều dài tự do
Khoảng 1.000.000 chu kỳ	19,2%
Khoảng 500.000 chu kỳ	21,6%
Khoảng 300.000 chu kỳ	24,0%

Các tỷ lệ trên là dữ liệu tham khảo của hệ TH Tokyo Hatsujo. Khi thiết kế thực tế cần tra đúng mã và điều kiện sử dụng, không nên áp dụng chung cho lò xo của mọi nhà sản xuất.

4. Lò xo TH thường dùng ở đâu?

Lò xo khuôn TH được sử dụng rộng rãi trong ngành công nghiệp như:

• Khuôn dập kim loại.
• Khuôn ép nhựa.
• Cơ cấu hồi tấm khuôn.
• Cơ cấu hồi chốt.
• Cơ cấu cần lực ép hoặc lực hồi cao.
• Đồ gá và thiết bị cơ khí làm việc lặp lại.

5. Khi nào nên chọn lò xo TH?

TH phù hợp khi dòng TM chưa đáp ứng đủ lực nhưng cơ cấu vẫn có thể làm việc trong giới hạn hành trình của dòng tải nặng.

• Khi lựa chọn nên kiểm tra theo thứ tự:

Không gian lắp → đường kính → chiều dài tự do → độ nén ban đầu → hành trình → lực yêu cầu → tuổi thọ mong muốn.

Không nên chọn TH chỉ vì cần “lực mạnh hơn”. Nếu hành trình thực tế vượt giới hạn phù hợp của dòng TH, cần xem lại toàn bộ phương án chọn cấp tải.

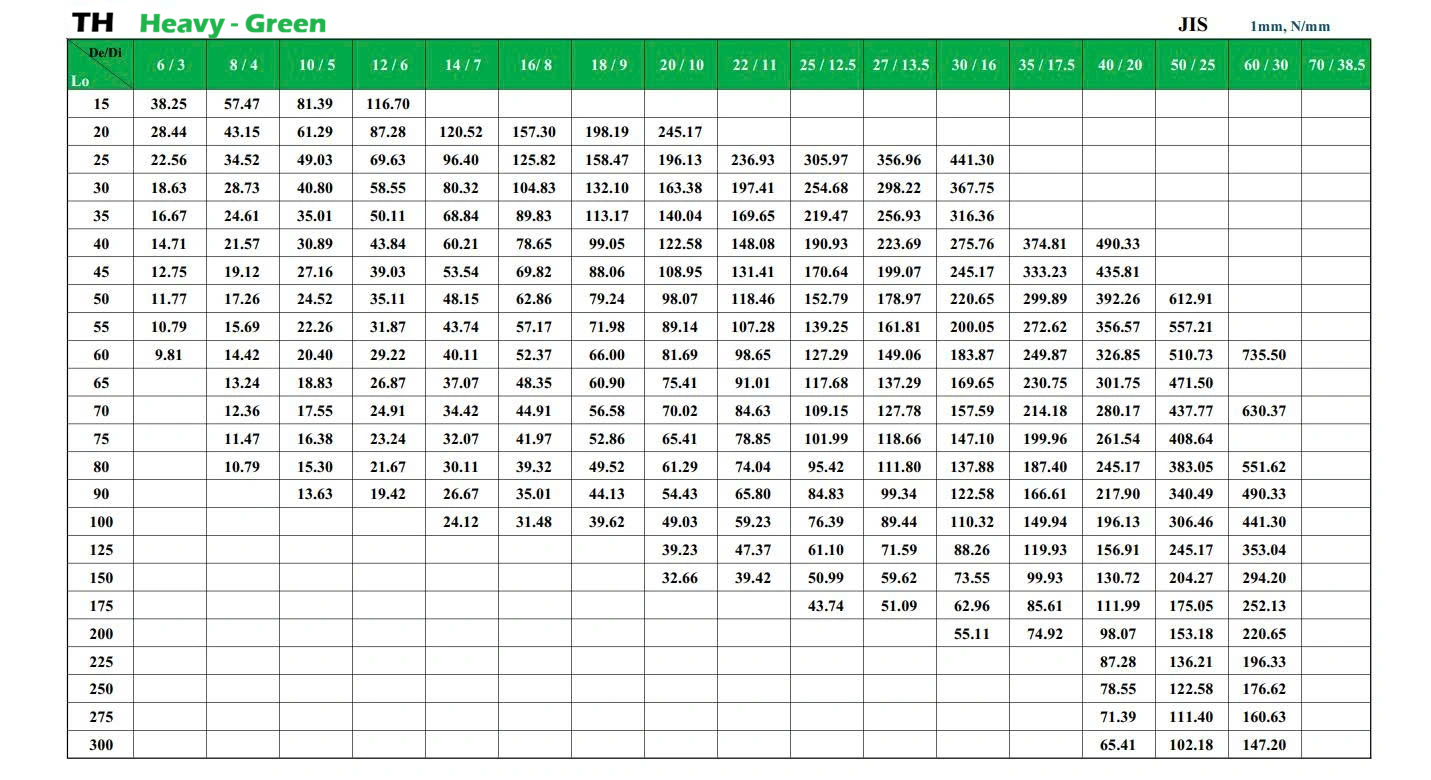

Bảng thông số lò xo TH

6. Xem các kích thước lò xo TH

SUN VIỆT cung cấp lò xo khuôn TH với nhiều đường kính và chiều dài phục vụ khuôn dập, khuôn ép nhựa và các cơ cấu cần lực hồi cao.

Xem sản phẩm tại:Danh mục lò xo khuôn TH

Khi đặt hàng nên cung cấp đầy đủ theo dạng:

TH + đường kính ngoài × chiều dài tự do + số lượng

Ví dụ: TH27×100 – 20 chiếc.

-> Nếu chưa xác định được mã phù hợp, khách hàng có thể gửi mã cũ, kích thước, hành trình và lực yêu cầu để bộ phận kỹ thuật hỗ trợ đối chiếu.
