Lò Xo TF Là Gì? Đặc Điểm, Cấp Tải Và Cách Chọn

1. Lò Xo TF Là Gì?

Lò xo TF là một dòng lò xo khuôn thuộc hệ JIS, được xếp vào nhóm tải nhẹ nhất (Lightest Load). Dòng TF được nhận biết bằng màu vàng và được thiết kế cho các cơ cấu cần hành trình nén tương đối lớn nhưng lực không quá cao.

So với các dòng tải cao hơn như TL, TM, TH và TB, TF tạo lực đàn hồi thấp hơn và có thể phù hợp với các cơ cấu cần hành trình nén tương đối lớn.

=> Có thể xem trước bài: Lò xo khuôn là gì? Cấu tạo, nguyên lý và ứng dụng.

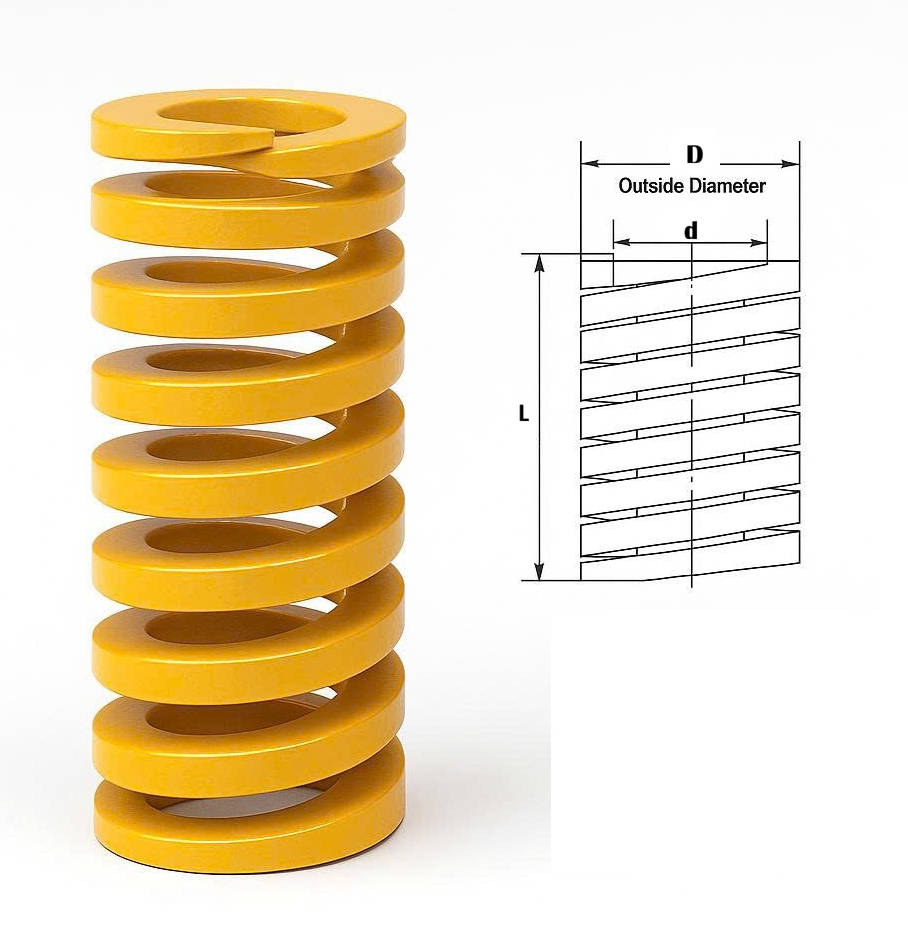

Lò xo khuôn TF

2. Đặc điểm của lò xo TF

• Màu nhận diện: vàng.
• Thuộc nhóm tải nhẹ nhất trong hệ JIS
• Sử dụng dây lò xo có tiết diện định hình.
• Có nhiều đường kính ngoài và chiều dài tự do.
• Phù hợp với cơ cấu cần hành trình nén tương đối lớn.
• Nhiệt độ sử dụng tham khảo của hệ TF Tokyo Hatsujo: -30°C đến 150°C.

=> Với lò xo hệ TF , tài liệu hãng đưa ra các mức độ nén tham khảo theo tuổi thọ chu kỳ:

Mức sử dụng tham khảo	Độ nén theo chiều dài tự do
Khoảng 1.000.000 chu kỳ	40%
Khoảng 500.000 chu kỳ	45%
Khoảng 300.000 chu kỳ	50%

Ví dụ thực tế:

TF18 × 55

• TF: dòng tải nhẹ nhất.
• 18: đường kính ngoài danh nghĩa 18mm.
• 55: chiều dài tự do 55mm.

=> Hai lò xo cùng dòng TF nhưng khác chiều dài sẽ có độ cứng và lực nén khác nhau. Vì vậy không nên lấy thông số của một mã áp dụng cho toàn bộ dòng.

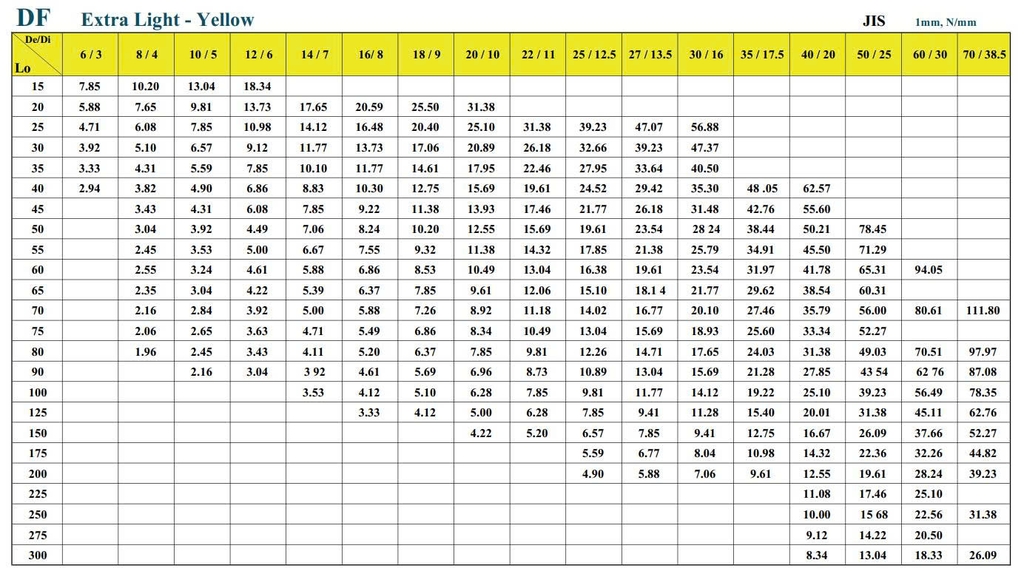

Bảng tra lực lò xo TF

3. Ứng dụng của lò xo TF.

Dòng lò xo TF có thể được sử dụng trong:

• Khuôn dập kim loại.
• Khuôn ép nhựa.
• Cơ cấu hồi tấm hoặc hồi chốt.
• Đồ gá cơ khí.
• Các cơ cấu cần lực hồi vừa phải nhưng hành trình tương đối lớn.

4. Khi nào nên chọn lò xo TF?

Lò xo TF phù hợp khi cơ cấu không cần lực quá lớn nhưng yêu cầu hành trình tốt. Khi lựa chọn nên kiểm tra theo thứ tự sau:

Đường kính lắp → chiều dài tự do → độ nén ban đầu → hành trình làm việc → lực yêu cầu → tuổi thọ mong muốn.

=> Không nên chọn TF chỉ vì màu vàng hoặc vì cùng đường kính với một lò xo khác. Cần đối chiếu đầy đủ mã, chiều dài, độ cứng và dữ liệu catalogue.

5. Mua lò xo TF tại SUN VIỆT

SUN VIỆT cung cấp nhiều mã lò xo TF với đa dạng đường kính và chiều dài cho khuôn dập, khuôn ép nhựa và thiết bị cơ khí.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Mã TF nếu đã có.
• Đường kính ngoài.
• Chiều dài tự do.
• Số lượng.

Ví dụ: TF18×55 – 20 chiếc.
