Lò xo khuôn TB30

Lò Xo Khuôn TB30 Tải Siêu Nặng Ø30mm

1. Khái niệm lò xo TB30

Lò xo khuôn TB30 là lò xo nén thuộc dòng TB tải siêu nặng, có đường kính ngoài Ø30mm và đường kính trong Ø15mm. Dòng TB được sử dụng cho các cơ cấu cần lực hồi lớn trong không gian lắp đặt giới hạn.

TB30 có nhiều chiều dài tự do khác nhau và thường được ký hiệu theo dạng TB30 × L, trong đó L là chiều dài tự do của lò xo.

2. Thông số lò xo TB30

Dòng sản phẩm	TB
Cấp tải	Tải siêu nặng / Extra Heavy Load
Đường kính ngoài	Ø30mm
Đường kính trong	Ø15mm
Màu nhận diện	Nâu
Vật liệu	Thép silicon-chromium dùng cho lò xo
Nhiệt độ sử dụng tham khảo	-30°C đến 150°C
Chiều dài tự do	Tùy mã TB30 × L

Lưu ý: Vui lòng không sử dụng TB có độ lệch vượt quá chiều dài tự do x 20.0% (Please do not use TB with a deflection exceeding Free length x 20.0%)

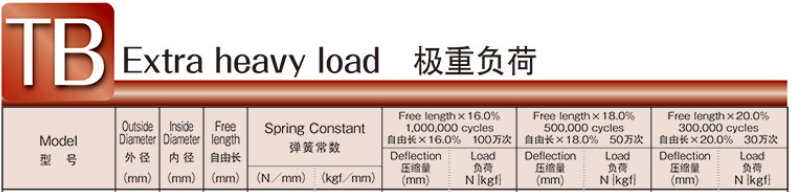

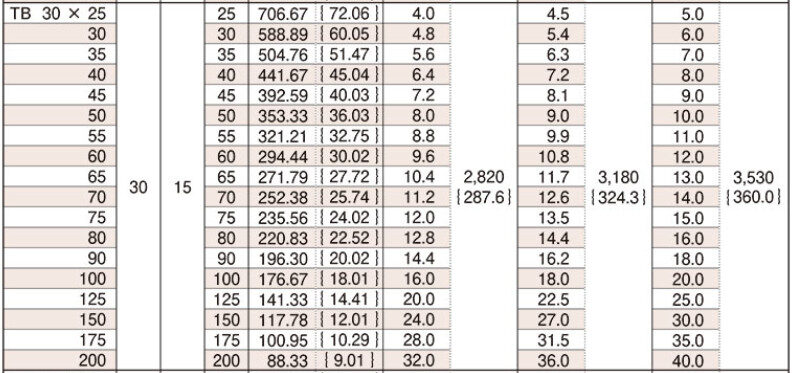

Bảng thông số lò xo TB

3. Đặc điểm của lò xo nâu phi 30

• Thuộc cấp tải cao nhất trong hệ TF, TL, TM, TH, TB của Tokyo Hatsujo.
• Đường kính ngoài Ø30mm, phù hợp với các vị trí cần lực lớn nhưng không gian bố trí giới hạn.
• Sử dụng dây lò xo tiết diện định hình thay cho dây tròn thông thường.
• Màu nâu giúp nhận biết nhanh dòng tải siêu nặng.
• Có nhiều lựa chọn chiều dài để phù hợp với từng kết cấu khuôn.

=> Theo catalogue Tokyo Hatsujo, dòng TB có mức nén tham khảo khoảng 16% chiều dài tự do cho 1 triệu chu kỳ, 18% cho 500.000 chu kỳ và 20% cho 300.000 chu kỳ. Các tỷ lệ này áp dụng cho hệ TB của hãng và cần tra đúng mã khi thiết kế.

4. Ứng dụng thực tế của TB30

Lò xo TB30 thường được sử dụng trong:

• Khuôn dập cần lực hồi lớn.
• Khuôn ép nhựa có cơ cấu hồi chịu tải cao.
• Cơ cấu ép hoặc giữ tấm khuôn.
• Đồ gá cơ khí cần lực nén lớn.
• Máy và thiết bị có chuyển động lặp lại với tải cao.

TB30 phù hợp khi yêu cầu lực lớn hơn các dòng TM hoặc TH cùng kích thước. Tuy nhiên không nên chọn TB chỉ vì “tải càng cao càng tốt”, vì dòng tải cao thường có hành trình làm việc ngắn hơn.

5. Mua lò xo TB30 tại SUN VIỆT

SUN VIỆT cung cấp lò xo khuôn TB30 với nhiều chiều dài phục vụ khuôn dập, khuôn ép nhựa và thiết bị cơ khí.

Khi yêu cầu báo giá, khách hàng nên cung cấp theo dạng:

TB30 × chiều dài + số lượng

Ví dụ: TB30×80 – 20 chiếc
