Chốt Dẫn Hướng SGPH | Stripper Guide Pin MISUMI
1. SGPH là gì?

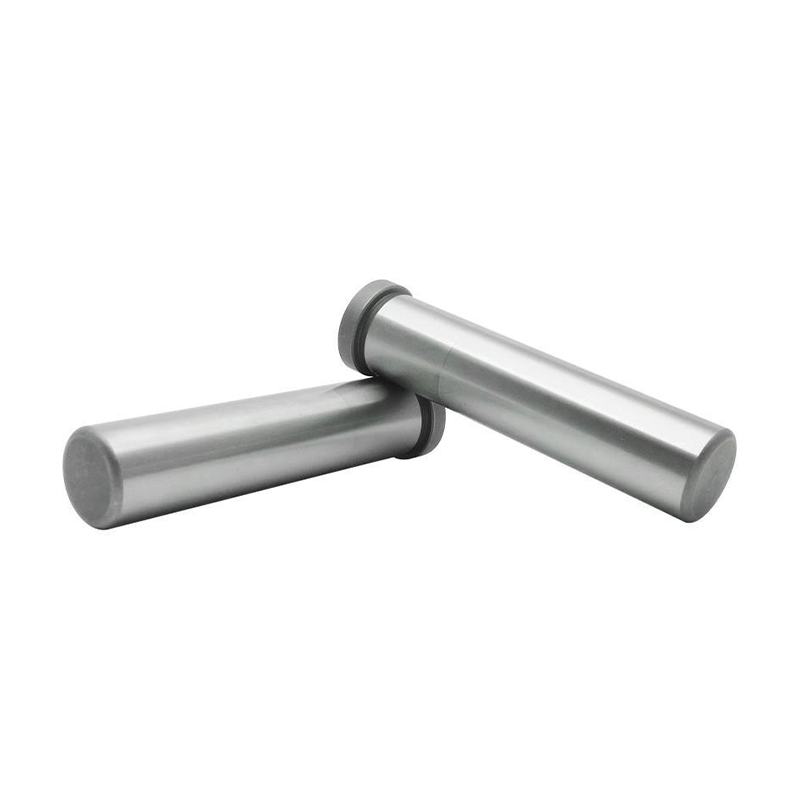

SGPH là chốt dẫn hướng stripper dạng đầu có vai, dùng trong khuôn dập để dẫn hướng chuyển động của stripper plate. Chốt giúp tấm stripper di chuyển đúng tâm, hạn chế rung lệch và duy trì độ ổn định của cụm khuôn.
2. Thông số kỹ thuật SGPH
| Mã sản phẩm | SGPH |
| Loại | Stripper Guide Pin – Headed Type |
| Vật liệu | SUJ2 |
| Độ cứng | ≥ 58 HRC |
| Đường kính D | Ø8, Ø10, Ø13, Ø16, Ø20, Ø25mm |
| Chiều dài L | Tùy từng đường kính và mã cụ thể |
Lưu ý: kích thước và chiều dài cần tra theo đúng mã SGPH-D-L trong catalogue.
3. Đặc điểm của chốt dẫn hướng SGPH
- Dạng đầu có vai giúp cố định chốt trong tấm khuôn.
- Vật liệu SUJ2 có độ cứng cao, phù hợp chuyển động trượt lặp lại.
- Độ cứng từ 58 HRC trở lên giúp tăng khả năng chống mài mòn.
- Không có rãnh dầu trên thân, đây là điểm khác biệt chính so với SGOH.
- Có nhiều lựa chọn đường kính và chiều dài.
4. Ứng dụng của SGPH
SGPH thường được sử dụng trong:
- Cụm dẫn hướng stripper plate.
- Khuôn dập liên hoàn.
- Khuôn đột, cắt và tạo hình kim loại.
- Các cơ cấu cần tấm stripper chuyển động thẳng và ổn định.
Khi sử dụng cần lựa chọn bạc dẫn hướng tương ứng và kiểm tra đúng kích thước, dung sai để đảm bảo chuyển động ổn định.
SUN VIỆT cung cấp chốt dẫn hướng SGPH với nhiều đường kính và chiều dài.
Hotline/Zalo kỹ thuật: 0985 478 987/0984905491
Email: support@sunei.vn
Website: https://sunei.vn
