Lò xo khuôn TF60

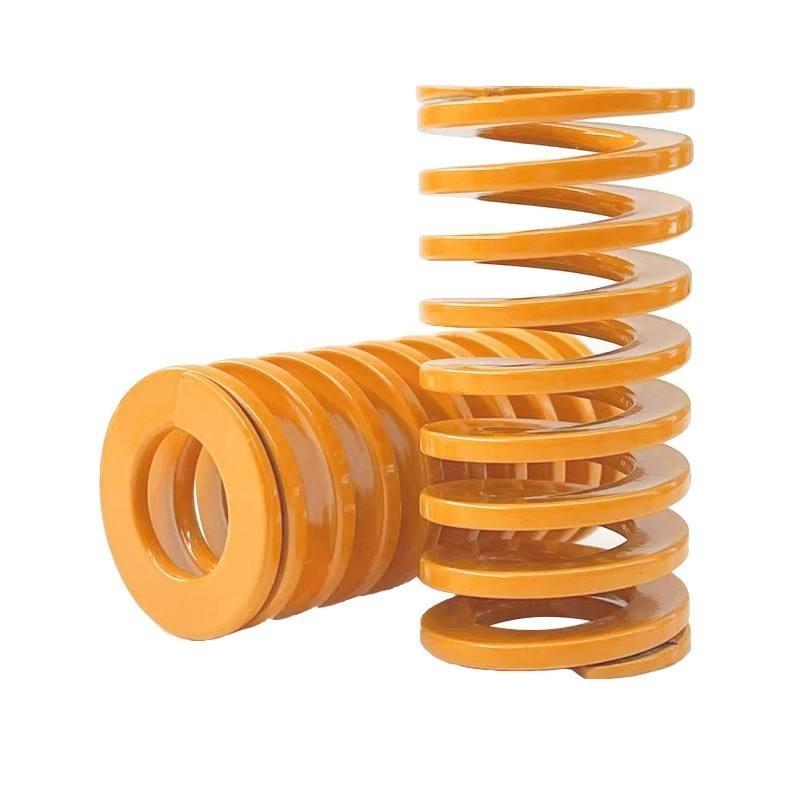

Lò Xo Khuôn TF60 Tải Nhẹ Ø60mm Màu Vàng

1. TF60 là lò xo tải gì?

Lò xo khuôn TF60 là lò xo nén tải nhẹ thuộc dòng TF, có đường kính ngoài Ø60 mm và màu nhận diện vàng.

Điểm đặc trưng của dòng TF là khả năng làm việc với hành trình nén tương đối lớn so với các dòng tải cao hơn. Vì vậy TF phù hợp ở những cơ cấu cần độ dịch chuyển lớn nhưng không yêu cầu lực hồi quá cao.

TF60 được sản xuất với nhiều chiều dài tự do khác nhau. Khi đặt hàng cần xác định đầy đủ theo dạng TF60 × L, trong đó L là chiều dài tự do của lò xo.

Lò xo vàng TF

2. Thông số kỹ thuật lò xo TF60

Thông số	Giá trị
Dòng sản phẩm	TF
Cấp tải	Tải nhẹ
Đường kính ngoài	Ø60 mm
Đường kính trong	Ø33 mm
Màu nhận diện	Vàng
Vật liệu	Thép silicon-chromium dùng cho lò xo
Kiểu làm việc	Lò xo nén
Chiều dài tự do	Tùy mã TF60 × L
Nhiệt độ sử dụng tham khảo	-30°C đến 150°C



Thông số kỹ thuật lò xo vàng TF

Lưu ý kỹ thuật: độ cứng lò xo, hành trình nén và lực tại từng hành trình thay đổi theo chiều dài tự do. Vì vậy không nên sử dụng một giá trị N/mm chung cho toàn bộ dòng TF60.

3. Cấu tạo và đặc điểm của lò xo TF60

TF60 sử dụng dây lò xo có tiết diện định hình, thay vì dây tròn thông thường.

Cấu trúc này giúp tận dụng tốt hơn không gian bố trí trong khuôn và tạo ra đặc tính tải phù hợp với các cơ cấu cần hành trình nén lớn.

Một số đặc điểm chính:

• Đường kính ngoài lớn Ø60 mm.
• Thuộc nhóm tải nhẹ.
• Màu vàng dễ nhận biết.
• Có nhiều lựa chọn chiều dài tự do.
• Sử dụng thép silicon-chromium chuyên dùng cho lò xo.
• Phù hợp với cơ cấu làm việc lặp lại.

4. Có nên nén TF60 càng nhiều để tăng lực không?

Lực lò xo tăng khi độ nén tăng, nhưng hành trình làm việc phải nằm trong giới hạn thiết kế, vì thế không phải càng nén lò xo càng tăng lực.

Việc thường xuyên sử dụng lò xo ở mức nén quá sâu có thể:

• làm giảm tuổi thọ;
• gây mất chiều dài tự do;
• làm lò xo biến dạng;
• tăng nguy cơ nứt hoặc gãy;
• khiến lực hồi không còn ổn định.

=> Khi cần lực lớn hơn, giải pháp phù hợp thường là chọn đúng cấp tải, không phải cố ép một lò xo tải nhẹ sâu hơn.

Độ cứng của TF60 thay đổi theo chiều dài tự do.

Ví dụ tham khảo:

Mã	Chiều dài tự do	Độ cứng
TF60×100	100 mm	56,44 N/mm
TF60×125	125 mm	45,16 N/mm
TF60×400	400 mm	14,11 N/mm

=> Điều này cho thấy cùng là TF60 nhưng chiều dài càng thay đổi thì đặc tính lực cũng thay đổi theo.

Khi thiết kế hoặc thay thế lò xo, cần tra đúng mã chiều dài cụ thể thay vì chỉ dựa vào đường kính Ø60 mm.

=> Xem thêm tại: Bảng tra lực lò xo khuôn

5. Cách đặt mua lò xo TF60

Khi yêu cầu báo giá, nên cung cấp đầy đủ:

TF60 × chiều dài + số lượng

Ví dụ:

TF60×100 – 10 chiếc

Nếu chưa xác định được mã phù hợp, khách hàng có thể cung cấp:

• đường kính vị trí lắp;
• chiều cao lắp đặt;
• hành trình làm việc;
• lực cần thiết;
• số lượng lò xo sử dụng.

SUN VIỆT sẽ hỗ trợ đối chiếu thông số phù hợp với điều kiện sử dụng thực tế.
