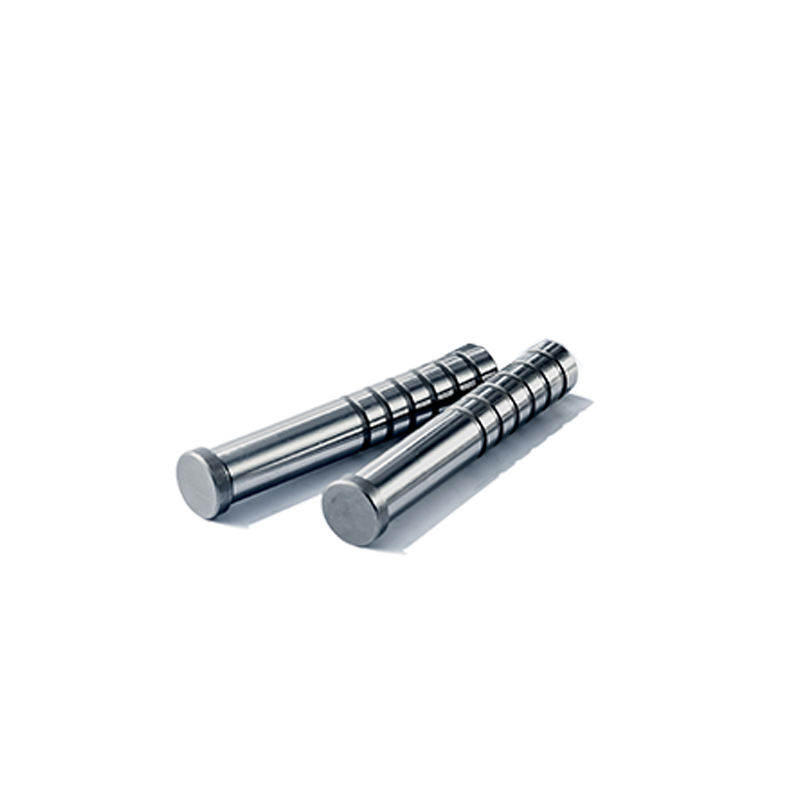

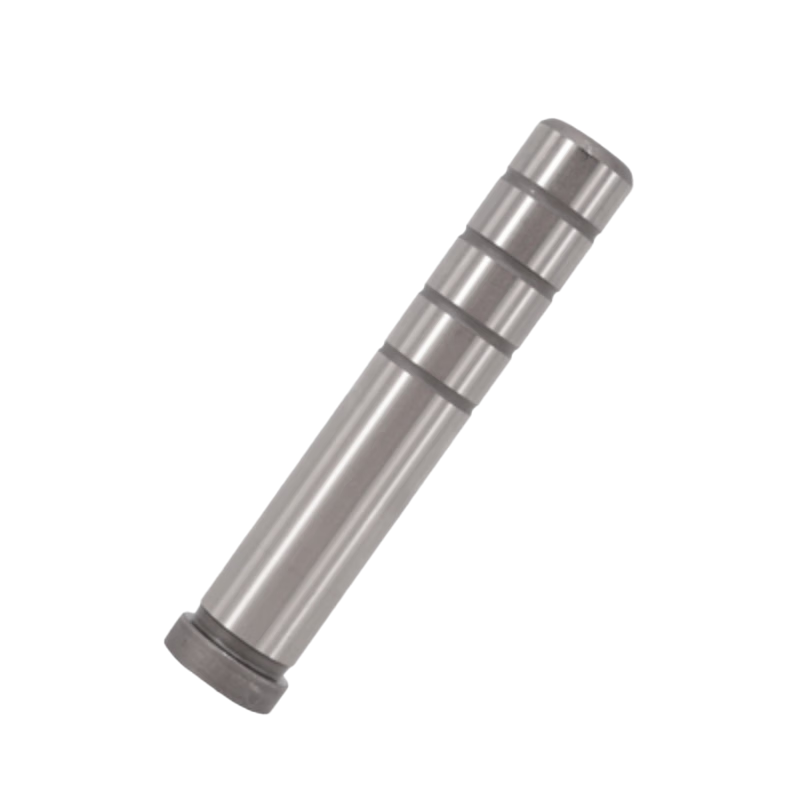

Trụ SGOH Có Rãnh Dầu

Chốt Dẫn Hướng SGOH Có Rãnh Dầu | Stripper Guide Pin MISUMI

SGOH là chốt dẫn hướng stripper dạng đầu có vai, thuộc hệ linh kiện khuôn dập của MISUMI. Điểm đặc trưng của SGOH là có rãnh dầu trên thân chốt, giúp giữ và phân bố chất bôi trơn tại vùng trượt khi làm việc với bạc dẫn hướng.

Sản phẩm được sử dụng trong cụm dẫn hướng stripper plate, giúp tấm stripper chuyển động ổn định, hạn chế lệch tâm và giảm ma sát trong quá trình khuôn hoạt động.

1. Thông số kỹ thuật chốt dẫn hướng SGOH

Mã sản phẩm	SGOH
Loại	Stripper Guide Pin – Headed Type
Đặc điểm	Có rãnh dầu trên thân
Vật liệu	SUJ2 / 52100
Độ cứng	≥ 58 HRC
Đường kính D phổ biến	Ø8, Ø10, Ø13, Ø16, Ø20, Ø25 mm
Chiều dài L	Tùy đường kính và mã cụ thể
Ứng dụng	Dẫn hướng stripper plate trong khuôn dập

Lưu ý: dải chiều dài và số lượng rãnh dầu thay đổi theo đường kính và chiều dài cụ thể. Khi đặt hàng cần tra đúng mã SGOH-D-L theo catalogue.

Thông số của trụ dẫn hướng SGOH

2. Đặc điểm của chốt dẫn hướng SGOH

• Dạng chốt có vai, thuận tiện cố định trong tấm khuôn.
• Có rãnh dầu giúp duy trì bôi trơn tại vùng trượt.
• Vật liệu SUJ2 có độ cứng cao, phù hợp với chuyển động trượt lặp lại.
• Độ cứng từ 58 HRC trở lên giúp tăng khả năng chống mài mòn.
• Có nhiều lựa chọn đường kính và chiều dài.
• Phù hợp với các hệ stripper guide bushing tương ứng.

3. Rãnh dầu trên SGOH có tác dụng gì?

Khác với dòng SGPH không có rãnh dầu, SGOH được gia công các rãnh dầu trên thân chốt. Các rãnh này giúp giữ chất bôi trơn và phân bố dầu tại vùng tiếp xúc giữa chốt và bạc dẫn hướng.

Điều này giúp:

• Giảm ma sát khi stripper plate chuyển động.
• Hạn chế hiện tượng chạy khô tại bề mặt trượt.
• Giảm mài mòn giữa chốt và bạc.
• Hỗ trợ duy trì chuyển động dẫn hướng ổn định.

4. So sánh trụ SGOH khác SGPH như thế nào?

Đặc điểm	SGPH	SGOH
Kiểu chốt	Headed type	Headed type
Vật liệu	SUJ2 / 52100	SUJ2 / 52100
Rãnh dầu	Không	Có
Ứng dụng	Dẫn hướng stripper	Dẫn hướng stripper cần hỗ trợ bôi trơn

=> Về cơ bản, SGOH có cùng vai trò dẫn hướng như SGPH nhưng được bổ sung rãnh dầu để hỗ trợ bôi trơn tại vùng trượt.

5. Ứng dụng của SGOH trong khuôn dập

Trụ SGOH thường được sử dụng trong:

• Cụm dẫn hướng stripper plate.
• Khuôn dập liên hoàn.
• Khuôn đột, cắt và tạo hình.
• Cơ cấu cần tấm stripper chuyển động thẳng và ổn định.
• Vị trí làm việc lặp lại cần kiểm soát ma sát giữa chốt và bạc.

-> SGOH nên được kết hợp với bạc dẫn hướng có kích thước và dung sai phù hợp để đảm bảo độ đồng tâm và chuyển động trượt ổn định.

6. Mua chốt dẫn hướng SGOH tại SUN VIỆT

SUN VIỆT cung cấp chốt dẫn hướng SGOH và các dòng stripper guide pin dùng trong khuôn dập với nhiều đường kính và chiều dài.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Mã SGOH.
• Đường kính D.
• Chiều dài L.
• Số lượng.

Ví dụ: SGOH20-100 – 10 chiếc.

Nếu chưa xác định được mã, khách hàng có thể gửi hình ảnh hoặc kích thước thực tế để SUN VIỆT hỗ trợ đối chiếu.
