Ống lót JBA – JBAM

Bạc Chốt Định Vị JBA – JBAM | Bushing for Locating Pin

1. Bạc định vị JBA – JBAM là gì?

JBA và JBAM là bạc dùng cho chốt định vị, dạng thẳng tiêu chuẩn. Bạc được lắp vào tấm khuôn, đồ gá hoặc chi tiết máy để tạo bề mặt làm việc chính xác cho chốt định vị.

Việc sử dụng bạc giúp hạn chế mài mòn trực tiếp lên tấm lắp và thuận tiện thay thế khi bề mặt định vị bị mòn.

2. Thông số kỹ thuật JBA – JBAM

Series	JBA / JBAM
Loại	Bushing for Locating Pin – Straight Type
Vật liệu	SKS3 tương đương
Độ cứng	≥ 60 HRC
Xử lý bề mặt	Không
Dung sai đường kính ngoài JBA	p6
Dung sai đường kính ngoài JBAM	m6
Đường kính trong d	Nhiều kích thước theo mã
Chiều dài L	Nhiều lựa chọn theo đường kính

Lưu ý: đường kính trong d, đường kính ngoài D và chiều dài L thay đổi theo từng mã cụ thể. Khi thay thế cần đối chiếu đầy đủ kích thước và dung sai lắp.

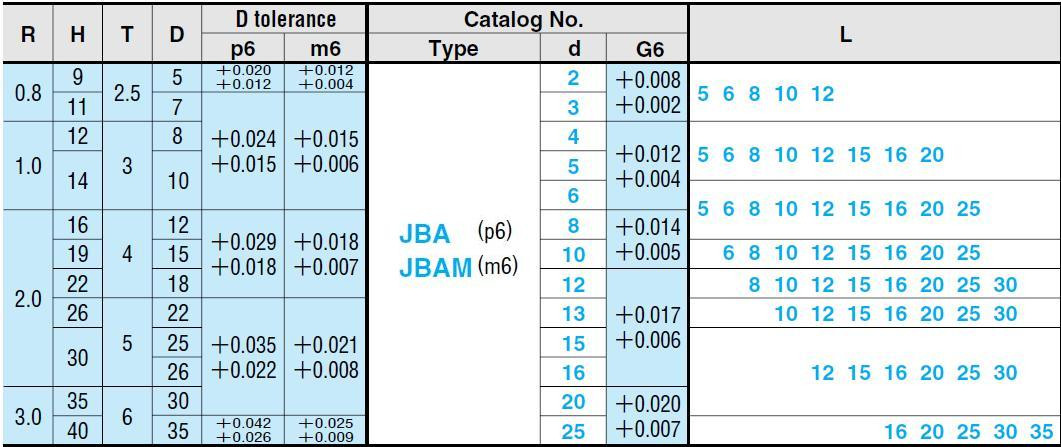

Thông số của bạc JBA – JBAM

3. JBA và JBAM khác nhau thế nào?

JBA và JBAM có cùng kiểu kết cấu và vật liệu, nhưng khác dung sai đường kính ngoài:

• JBA: đường kính ngoài D dung sai p6.
• JBAM: đường kính ngoài D dung sai m6.

Sự khác nhau này ảnh hưởng trực tiếp đến độ dôi khi ép bạc vào lỗ lắp. Vì vậy không nên tự thay JBA bằng JBAM hoặc ngược lại nếu chưa kiểm tra dung sai lỗ và yêu cầu lắp ghép.

4. Mua bạc định vị JBA – JBAM tại SUN VIỆT

SUN VIỆT cung cấp bạc chốt định vị JBA, JBAM với nhiều đường kính và chiều dài khác nhau phục vụ khuôn mẫu, đồ gá và cơ cấu định vị.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Mã JBA hoặc JBAM.
• Đường kính trong d.
• Chiều dài L.
• Số lượng.

Ví dụ: JBA10-20 hoặc JBAM10-20.
