Helicoil Làm Tăng Độ Bền Ren? Phân Tích Dưới Góc Nhìn Cơ Học

Helicoil làm tăng độ bền ren với một vòng ren Helicoil chỉ được tạo từ sợi thép đường kính khoảng 0,3 đến 1 mm.

Vậy tại sao nó lại có thể giúp một lỗ ren bằng nhôm chịu tải tốt hơn rất nhiều so với ren taro trực tiếp?

Đây là điều mà rất nhiều kỹ sư sử dụng Helicoil hằng ngày nhưng chưa từng phân tích đến bản chất cơ học.

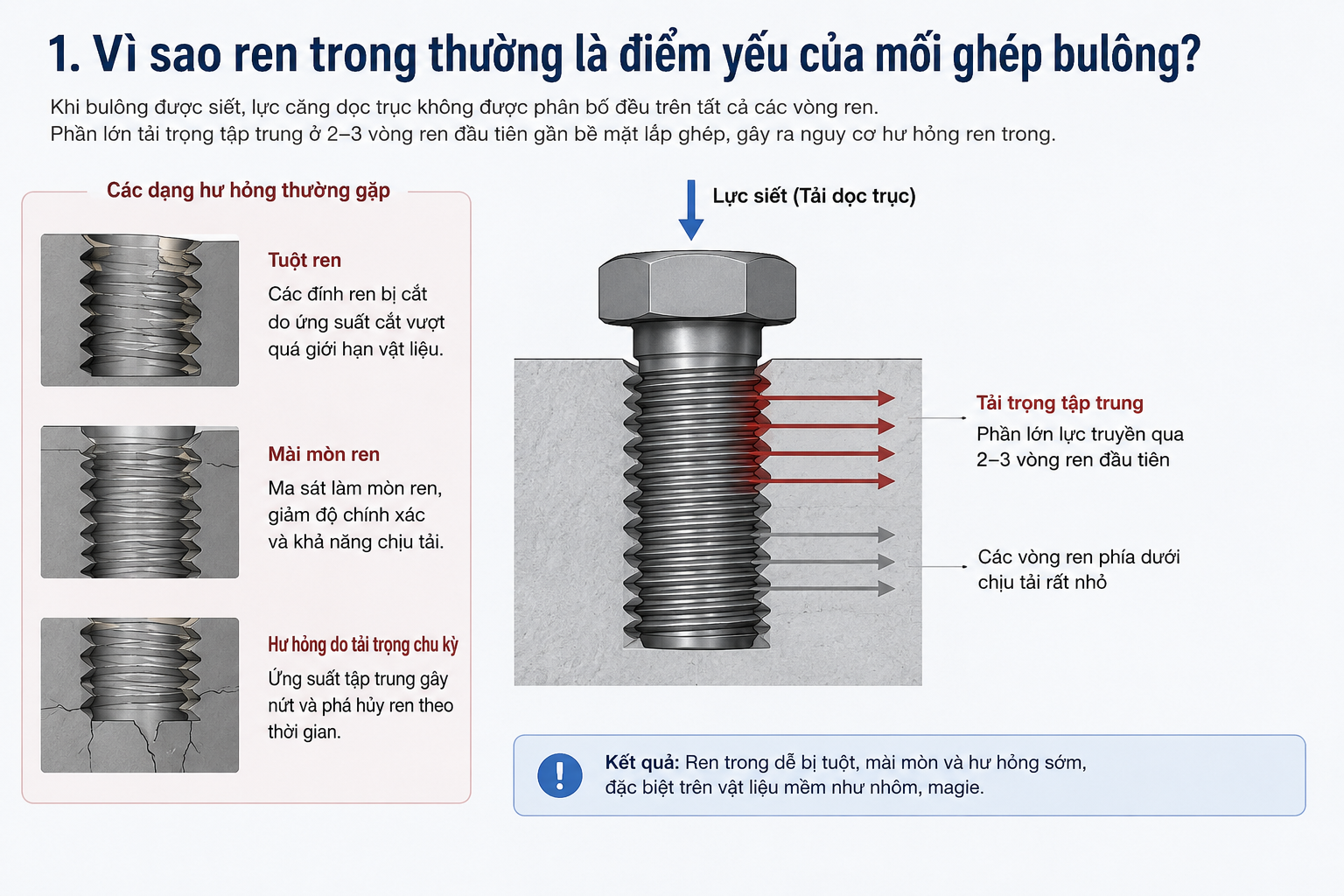

I. Vì sao ren trong thường là điểm yếu của mối ghép bulông?

Trong nhiều thiết kế cơ khí, kỹ sư thường tập trung vào cấp bền của bulông hoặc vật liệu chế tạo chi tiết mà ít chú ý đến khả năng chịu tải của ren trong (Internal Thread). Trên thực tế, ở nhiều kết cấu sử dụng hợp kim nhôm, hợp kim magie hoặc gang xám, ren trong mới là vị trí xảy ra hư hỏng đầu tiên khi mối ghép chịu tải lớn hoặc bị tháo lắp nhiều lần.

Điều này xuất phát từ sự khác biệt về diện tích chịu cắt (Shear Area), cường độ vật liệu nền và cơ chế truyền tải lực giữa ren ngoài của bulông và ren trong của chi tiết.

Khi bulông được siết đến mô men quy định, lực căng dọc trục (Bolt Preload) được tạo ra trong thân bulông. Lực này không truyền trực tiếp xuống đáy lỗ ren mà được phân bố qua các mặt sườn ren (Thread Flanks), nơi ren ngoài của bulông tiếp xúc với ren trong của chi tiết.

Về lý thuyết, toàn bộ chiều dài ăn khớp của ren đều tham gia truyền tải. Tuy nhiên, các nghiên cứu về cơ học mối ghép cho thấy tải trọng không được phân bố đồng đều trên tất cả các vòng ren. Do sự biến dạng đàn hồi khác nhau giữa bulông và chi tiết, phần lớn tải trọng tập trung ở các vòng ren đầu tiên gần bề mặt lắp ghép.

Đây chính là nguyên nhân khiến ren trong thường hư hỏng trước khi bulông đạt đến giới hạn chịu kéo.

1. Ren bị hỏng như thế nào?

Trong thực tế sản xuất, ren trong thường gặp ba dạng hư hỏng chính:

1.1. Tuột ren (Thread Stripping)

Đây là dạng hư hỏng phổ biến nhất trên các vật liệu có cường độ thấp như hợp kim nhôm hoặc magie.

Khi ứng suất cắt tại chân ren vượt quá giới hạn chịu cắt của vật liệu, các đỉnh ren sẽ bị cắt đứt từng lớp.

Ban đầu hiện tượng này chỉ xuất hiện ở một vài vòng ren đầu tiên, nhưng khi tải trọng tiếp tục tăng, toàn bộ ren sẽ bị tuột và bulông không còn khả năng tạo lực kẹp.

Khác với hiện tượng gãy bulông, tuột ren thường xảy ra mà không có dấu hiệu báo trước rõ ràng, đặc biệt khi siết quá mô men hoặc sử dụng chiều dài ăn ren không phù hợp.

1.2. Mài mòn ren (Thread Wear)

Đối với các cụm máy phải tháo lắp định kỳ như khuôn ép nhựa, đồ gá, thiết bị tự động hóa hoặc động cơ, ma sát giữa ren ngoài và ren trong sẽ làm giảm độ chính xác của biên dạng ren theo thời gian.

Khi khe hở giữa hai bề mặt ren tăng lên, lực kẹp giảm, mô men siết không còn ổn định và nguy cơ hư hỏng ren tăng đáng kể.

1.3. Hư hỏng do tải trọng chu kỳ (Fatigue Damage)

Ở các ứng dụng chịu rung động hoặc tải trọng thay đổi liên tục, ứng suất tập trung tại chân ren có thể tạo ra các vết nứt vi mô (Micro-cracks). Các vết nứt này phát triển theo chu kỳ tải và cuối cùng dẫn đến phá hủy ren hoặc mất khả năng duy trì lực kẹp.

Hiện tượng này đặc biệt quan trọng trong các ngành như hàng không, ô tô và thiết bị công nghiệp, nơi mối ghép phải duy trì độ ổn định trong thời gian dài.

2. Vì sao chỉ một vài vòng ren đầu chịu phần lớn tải trọng?

Đây là điểm cốt lõi nhưng cũng là nội dung thường bị bỏ qua trong các bài viết phổ thông.

Do bulông và chi tiết đều có độ đàn hồi nhất định, tải trọng không phân bố đều trên toàn bộ chiều dài ren. Khi bulông được siết, các vòng ren đầu tiên tiếp xúc trước và biến dạng đàn hồi nhiều hơn các vòng ren phía dưới. Kết quả là phần lớn lực được truyền qua một số vòng ren đầu, trong khi các vòng ren cuối chỉ tham gia chịu tải ở mức rất thấp.

Hiện tượng này được gọi là phân bố tải không đồng đều trên ren (Non-uniform Thread Load Distribution) và là nguyên nhân trực tiếp gây ra hiện tượng tuột ren ở vật liệu mềm.

Đây là lý do Helicoil được phát triển

Nếu nguyên nhân hư hỏng nằm ở cách tải trọng được truyền qua ren, thì giải pháp không chỉ đơn giản là sử dụng vật liệu cứng hơn.

Các kỹ sư của Böllhoff đã phát triển Wire Thread Insert với mục tiêu thay đổi cơ chế phân bố tải trọng giữa bulông và vật liệu nền. Thay vì để ứng suất tập trung tại một số vòng ren đầu tiên, Helicoil tạo ra một lớp ren trung gian có khả năng biến dạng đàn hồi có kiểm soát, giúp tải trọng được phân bố đồng đều hơn trên toàn bộ chiều dài ăn ren.

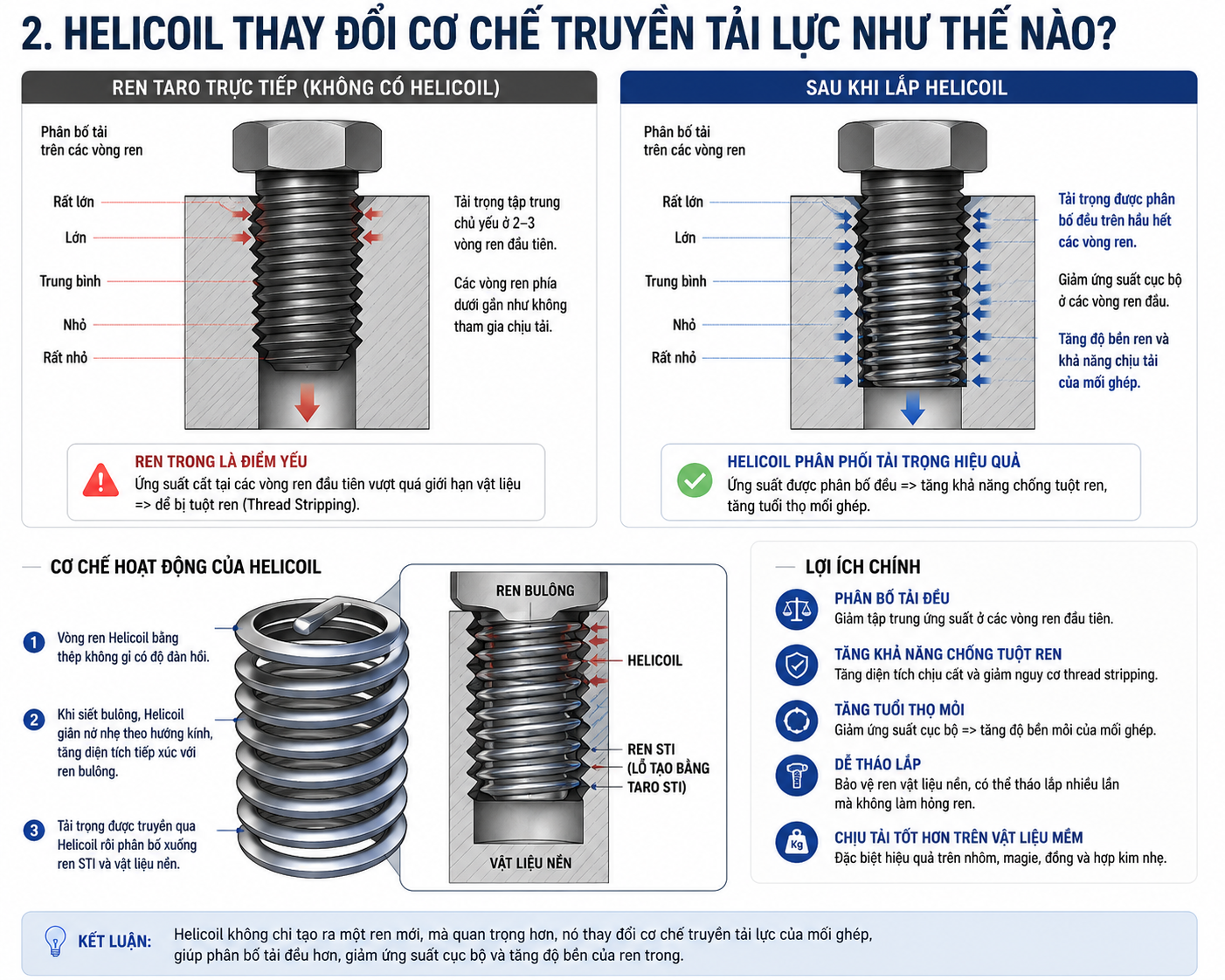

II. HELICOIL Thay Đổi Cơ Chế Truyền Tải Lực Như Thế Nào?

Sau khi hiểu rằng ren trong thường là vị trí hư hỏng đầu tiên của mối ghép, câu hỏi tiếp theo là:

Điều gì khiến một vòng ren Helicoil có thể giúp ren bền hơn, trong khi bản thân nó chỉ là một sợi thép được cuốn thành lò xo?

Câu trả lời không nằm ở việc Helicoil được chế tạo từ thép không gỉ có cường độ cao, mà nằm ở cách nó thay đổi cơ chế truyền tải lực (Load Transfer Mechanism) giữa bulông và vật liệu nền.

Đây cũng là nguyên lý cốt lõi giúp Helicoil được ứng dụng rộng rãi trong các ngành công nghiệp yêu cầu độ tin cậy cao như hàng không, ô tô và chế tạo khuôn mẫu.

1. Đường truyền tải lực sau khi lắp Helicoil

Khi Helicoil được lắp vào lỗ ren STI, đường truyền lực không còn giống như trước.

Bulông
│
▼
Helicoil
│
▼
Ren STI
│
▼
Vật liệu nền

Lúc này, Helicoil đóng vai trò như một lớp ren trung gian (Intermediate Thread) giữa bulông và vật liệu nền.

Điều này giúp thay đổi hoàn toàn cách lực được truyền và phân bố trong mối ghép.

Thay vì tác động trực tiếp lên ren trong của chi tiết, lực được truyền qua Helicoil rồi mới phân bố xuống toàn bộ vùng ren STI.

Đây chính là điểm khác biệt quan trọng nhất giữa Helicoil và ren taro thông thường.

2. Helicoil không chỉ “chịu lực”, mà còn “phân phối lực”

Một quan niệm phổ biến là Helicoil làm tăng độ bền vì thép không gỉ cứng hơn nhôm.

Thực tế, đây chỉ là một phần rất nhỏ của câu chuyện.

Điểm quan trọng hơn là Helicoil có khả năng phân phối tải trọng (Load Distribution).

Nhờ cấu tạo từ dây thép có tiết diện hình thoi được quấn thành dạng lò xo, mỗi vòng ren của Helicoil có khả năng biến dạng đàn hồi rất nhỏ khi chịu tải.

Sự biến dạng này giúp các vòng ren cùng tham gia truyền lực thay vì chỉ tập trung vào vài vòng đầu tiên.

Nói cách khác, Helicoil không làm tăng tải trọng của bulông, mà làm giảm sự mất cân bằng trong phân bố tải trọng trên toàn bộ chiều dài ren.

Đây là lý do Helicoil thường giúp tăng tuổi thọ của ren trong các ứng dụng chịu tải lặp lại.

3. Vai trò của biến dạng đàn hồi (Elastic Deformation)

Một đặc điểm quan trọng của Helicoil là khả năng biến dạng đàn hồi trong giới hạn thiết kế.

Khi bulông được siết đến mô men quy định, các vòng ren Helicoil sẽ giãn nở rất nhỏ theo phương hướng kính (Radial Expansion) và biến dạng đàn hồi theo phương tiếp xúc với ren bulông.

Sự biến dạng này mang lại hai lợi ích:

• Tăng diện tích tiếp xúc giữa ren bulông và ren cấy.
  Phân bố ứng suất đều hơn dọc theo chiều dài ren.
• Nhờ đó, ứng suất cục bộ tại các vòng ren đầu tiên giảm xuống, hạn chế nguy cơ cắt đứt ren trong vật liệu nền.

Đây là cơ chế mà các tài liệu kỹ thuật của Böllhoff thường mô tả là Uniform Load Distribution.

4. Helicoil tăng diện tích chịu cắt của vật liệu nền

Helicoil không chỉ tạo ra một ren mới có độ chính xác cao mà còn sử dụng ren STI có đường kính lớn hơn ren danh nghĩa.

Điều này đồng nghĩa với việc diện tích chịu cắt của vật liệu nền cũng tăng lên.

Ví dụ, khi lắp Helicoil M10, lỗ ren không còn là ren M10 thông thường mà được gia công bằng taro STI với đường kính lớn hơn. Nhờ đó, lượng vật liệu tham gia giữ ren cũng nhiều hơn.

Kết quả là khả năng chống Pull-out và Thread Stripping được cải thiện đáng kể, đặc biệt trên các vật liệu có giới hạn chịu cắt thấp như hợp kim nhôm.

Lưu ý: Đây không phải vì Helicoil “làm ren khỏe hơn” mà vì hệ thống ren sau khi cấy có diện tích chịu tải lớn hơn và phân bố tải hiệu quả hơn.

Helicoil có làm bulông chịu tải tốt hơn không?

“Câu trả lời là không”

Helicoil không làm thay đổi cấp bền của bulông, Helicoil làm tăng độ bền ren không làm tăng lực siết và cũng không làm bulông chịu được tải trọng lớn hơn khả năng thiết kế.

Điều Helicoil cải thiện là độ bền của ren trong. Khi ren trong không còn là “điểm yếu”, mối ghép có thể khai thác tốt hơn khả năng chịu tải vốn có của bulông.

Đây cũng là lý do trong nhiều ứng dụng, sau khi lắp Helicoil, giới hạn phá hủy của mối ghép có thể chuyển từ tuột ren (Thread Stripping) sang đứt bulông (Bolt Tensile Failure), tức là bulông trở thành chi tiết hư hỏng trước. Theo quan điểm thiết kế cơ khí, đây thường là trạng thái mong muốn vì cấp bền của bulông có thể được tính toán và kiểm soát chính xác hơn so với độ bền của ren trong trên vật liệu mềm.

Nếu tải trọng đã được phân bố đều hơn, vậy thực tế có bao nhiêu phần trăm tải vẫn tập trung ở các vòng ren đầu tiên?

III. Vì Sao Các Vòng Ren Đầu Tiên Chịu Phần Lớn Tải Trọng?

Ở Chương 2, chúng ta đã thấy Helicoil không đơn thuần tạo ra một ren mới mà Helicoil làm tăng độ bền ren còn thay đổi cách tải trọng được truyền từ bulông xuống vật liệu nền.

Để hiểu vì sao giải pháp này hoạt động hiệu quả, trước hết cần trả lời một câu hỏi tưởng như rất đơn giản:

“Khi bulông được siết, tất cả các vòng ren có chịu lực như nhau không?”

Nhiều người cho rằng nếu một lỗ ren có 10 vòng ren thì mỗi vòng sẽ chịu khoảng 10% tải trọng. Tuy nhiên, dưới góc nhìn cơ học, điều này hoàn toàn không đúng.

Các nghiên cứu về mối ghép ren đã chỉ ra rằng tải trọng không phân bố đồng đều trên toàn bộ chiều dài ăn ren mà tập trung chủ yếu ở các vòng ren đầu tiên, gần bề mặt tiếp xúc giữa bulông và chi tiết.

Đây là một trong những nguyên nhân quan trọng dẫn đến hiện tượng tuột ren (Thread Stripping), đặc biệt trên các vật liệu có cường độ thấp như hợp kim nhôm hoặc magie.

1. Vì sao tải trọng không được phân bố đều?

Để trả lời câu hỏi này, cần hiểu rằng cả bulông và chi tiết lắp ghép đều là những vật thể đàn hồi.

Khi bulông được siết đến mô men quy định, thân bulông bị kéo giãn theo phương dọc trục, trong khi phần ren trong của chi tiết cũng biến dạng dưới tác dụng của lực siết.

Do đặc tính đàn hồi này, các vòng ren đầu tiên tiếp xúc với bulông sớm hơn và biến dạng nhiều hơn so với các vòng ren phía dưới.

Kết quả là:

• Các vòng ren đầu tiên nhận tải trước.
• Các vòng ren phía dưới chỉ bắt đầu tham gia chịu lực khi tải trọng tiếp tục tăng.
• Tải trọng giảm dần theo chiều sâu của lỗ ren.

Điều này giải thích vì sao các vòng ren đầu tiên luôn là vị trí xuất hiện hư hỏng đầu tiên.

2. Góc nhìn dưới cơ học tiếp xúc

Trong cơ học mối ghép, lực siết không truyền qua đỉnh ren mà truyền qua mặt sườn ren (Thread Flanks).

Khi bulông chịu lực kéo dọc trục, các mặt sườn ren ép vào nhau và tạo nên ứng suất tiếp xúc.

Do sự chênh lệch về độ cứng và độ biến dạng giữa bulông và chi tiết, ứng suất tại các mặt sườn ren đầu tiên luôn lớn hơn đáng kể so với các vòng ren phía dưới.

Có thể hình dung quá trình này giống như nhiều người cùng khiêng một thanh thép.

Nếu người đầu tiên giữ phần lớn trọng lượng thì những người phía sau chỉ phải chịu một phần rất nhỏ.

Ren trong cũng hoạt động theo nguyên lý tương tự.

3. Điều gì xảy ra khi tải trọng tiếp tục tăng?

Ở mức tải thấp, các vòng ren đầu tiên vẫn nằm trong giới hạn đàn hồi.

Tuy nhiên, khi tải trọng tăng hoặc mô men siết vượt quá giá trị thiết kế, ứng suất cắt tại chân ren đầu tiên có thể vượt quá giới hạn chịu cắt của vật liệu nền.

Lúc này, các đỉnh ren bắt đầu bị biến dạng dẻo và mất khả năng truyền tải.

Sau khi vòng ren đầu tiên suy yếu, tải trọng sẽ chuyển sang vòng ren thứ hai.

Quá trình này tiếp tục lặp lại từ vòng ren này sang vòng ren khác cho đến khi toàn bộ ren bị phá hủy.

Đó chính là hiện tượng Thread Stripping thường gặp ở các chi tiết bằng nhôm hoặc gang.

4. Vì sao hiện tượng này nghiêm trọng?

Ở các vật liệu như thép tôi cứng, giới hạn chịu cắt của ren khá cao nên các vòng ren đầu tiên vẫn có khả năng chịu được ứng suất lớn.

Ngược lại, đối với hợp kim nhôm, magie hoặc đồng, giới hạn chịu cắt thấp hơn nhiều.

Chỉ cần tải trọng tập trung quá lớn tại vài vòng ren đầu tiên là vật liệu đã bắt đầu bị cắt đứt.

Đây là lý do trong thiết kế cơ khí, các chi tiết bằng hợp kim nhẹ thường được gia cường bằng Thread Insert ngay từ đầu thay vì chờ đến khi ren bị hỏng mới sửa chữa.

Đây chính là điểm Helicoil tạo ra khác biệt

Nếu nguyên nhân gây hỏng ren nằm ở việc tải trọng tập trung quá nhiều vào các vòng ren đầu tiên, thì giải pháp tối ưu không phải là tăng độ cứng của bulông hay siết chặt hơn.

Điều cần làm là phân bố lại tải trọng để nhiều vòng ren cùng tham gia truyền lực.

Helicoil được thiết kế chính xác cho mục tiêu này.

Nhờ cấu trúc đàn hồi của dây thép và ren STI có đường kính lớn hơn, Helicoil giúp giảm ứng suất cục bộ tại các vòng ren đầu tiên, đồng thời tăng sự tham gia chịu tải của các vòng ren phía dưới.

Kết quả là:

• Giảm nguy cơ tuột ren.
• Tăng tuổi thọ mối ghép.
• Cải thiện khả năng chịu tải trên vật liệu mềm.
• Duy trì lực kẹp ổn định sau nhiều chu kỳ tháo lắp.

“Engineering Insight: Trong thiết kế mối ghép, tăng chiều dài ăn ren không đồng nghĩa với tăng khả năng chịu tải theo tỷ lệ tương ứng. Do tải trọng không phân bố đồng đều trên các vòng ren, việc tăng số vòng ren vượt quá một ngưỡng nhất định chỉ mang lại hiệu quả hạn chế. Đây cũng là lý do các tiêu chuẩn thiết kế như VDI 2230 tập trung vào phân tích phân bố tải thay vì chỉ xét số vòng ren”

IV. Cơ Chế Đàn Hồi Của Helicoil: Bí Mật Giúp Ren Bền Hơn

Đến đây, chúng ta đã biết nguyên nhân khiến ren trong thường bị hư hỏng là do tải trọng tập trung quá lớn tại các vòng ren đầu tiên.

Tuy nhiên, vẫn còn một câu hỏi quan trọng:

“Điều gì khiến Helicoil có thể thay đổi quy luật phân bố tải trọng đó?”

Câu trả lời nằm ở đặc tính đàn hồi của Wire Thread Insert, một đặc điểm mà ren taro trực tiếp hoàn toàn không có.

Không giống ren được gia công trực tiếp trên chi tiết, Helicoil được chế tạo từ dây thép không gỉ có tiết diện hình thoi (Rhombic Cross-section), sau đó được cuốn chính xác thành dạng lò xo. Cấu trúc này cho phép mỗi vòng ren có khả năng biến dạng đàn hồi rất nhỏ khi chịu tải mà vẫn duy trì hình dạng ban đầu sau khi tháo tải.

Chính sự biến dạng có kiểm soát này đã tạo nên khác biệt.

1. Helicoil không phải là một “ống ren”

Nhiều người lần đầu nhìn thấy Helicoil thường nghĩ đây chỉ là một chiếc lò xo.

Thực tế, Helicoil không được thiết kế để hoạt động như lò xo nén hay lò xo kéo.

Sau khi được lắp vào lỗ ren STI, mỗi vòng ren Helicoil chịu một lực ép hướng kính (Radial Pressure) từ thành lỗ ren và đồng thời tiếp xúc với ren ngoài của bulông.

Khi bulông được siết, các vòng ren Helicoil biến dạng đàn hồi trong giới hạn rất nhỏ, tạo nên sự tiếp xúc gần như liên tục giữa:

• Ren ngoài của bulông.
• Ren trong của Helicoil.
• Ren STI của vật liệu nền.

Điều này giúp lực không còn tập trung tại một vài điểm mà được phân bố đều hơn trên toàn bộ chiều dài ăn ren.

2. Vai trò của áp lực hướng kính (Radial Pressure)

Một trong những đặc tính quan trọng của Helicoil là luôn tạo ra lực ép hướng kính lên ren STI sau khi lắp đặt.

Nhờ lực ép này, Helicoil được giữ cố định trong lỗ ren mà không cần sử dụng keo hoặc cơ cấu khóa cơ khí.

Quan trọng hơn, áp lực hướng kính còn giúp:

• Tăng diện tích tiếp xúc giữa các mặt sườn ren.
• Hạn chế khe hở giữa bulông và ren cấy.
• Duy trì sự ổn định của mối ghép trong quá trình chịu tải.

Đối với dòng Screw Locking Helicoil, một hoặc nhiều vòng ren được biến dạng có chủ đích để tạo mô men ma sát bổ sung với bulông, giúp tăng khả năng chống tự tháo trong môi trường rung động.

3. Biến dạng đàn hồi giúp “chia sẻ” tải trọng

Có thể hình dung mỗi vòng ren Helicoil giống như một “đệm đàn hồi” rất nhỏ.

Khi bulông bắt đầu chịu tải, các vòng ren đầu tiên sẽ biến dạng nhẹ. Thay vì giữ toàn bộ lực, chúng truyền một phần tải trọng xuống các vòng ren phía dưới.

Nhờ đó:

• Các vòng ren đầu không còn bị quá tải.
• Các vòng ren phía dưới tham gia chịu lực sớm hơn.
• Ứng suất dọc theo chiều dài ren trở nên đồng đều hơn.
• Đây là cơ chế mà các nhà sản xuất thường gọi là Elastic Load Sharing.

Mặc dù mức biến dạng của từng vòng ren chỉ ở đơn vị micromet (µm), nhưng tổng hợp trên toàn bộ chiều dài ren lại tạo ra sự khác biệt đáng kể về khả năng chịu tải và tuổi thọ của mối ghép.

4. Vì sao Helicoil không bị biến dạng vĩnh viễn?

“Nếu Helicoil luôn biến dạng khi siết bulông thì liệu có nhanh bị hỏng không?”

Câu trả lời là không, với điều kiện Helicoil được lựa chọn đúng kích thước và lắp đặt đúng quy trình.

Vật liệu chế tạo Helicoil thường là thép không gỉ Austenitic đã được kéo nguội (Cold Worked Austenitic Stainless Steel), có giới hạn đàn hồi cao hơn nhiều so với ứng suất làm việc trong điều kiện thiết kế.

Do đó, khi tháo bulông, Helicoil gần như trở về hình dạng ban đầu và tiếp tục duy trì khả năng làm việc sau nhiều chu kỳ tháo lắp.

Đây là lý do Helicoil được sử dụng rộng rãi trong khuôn ép nhựa, đồ gá và các thiết bị cần bảo trì định kỳ.

5. Helicoil và Keensert khác nhau ngay từ nguyên lý

Đây là điểm rất dễ gây nhầm lẫn.

Helicoil tăng độ bền nhờ:

• Biến dạng đàn hồi.
• Phân bố lại tải trọng.
• Tăng diện tích chịu cắt của vật liệu nền.

Trong khi đó, Keensert tăng độ bền bằng:

• Thân ren nguyên khối.
• Chốt khóa cơ khí (Keys).
• Khả năng chống xoay và chống tuột ren.

Nói cách khác, Helicoil là giải pháp tối ưu hóa phân bố ứng suất, còn Keensert là giải pháp tối ưu hóa khả năng khóa cơ học.

Đây cũng là lý do hai loại ren cấy này thường được lựa chọn cho những điều kiện làm việc khác nhau.

Engineering Insight

Độ bền của một mối ghép ren không chỉ phụ thuộc vào cường độ vật liệu, mà còn phụ thuộc vào cách ứng suất được phân bố trong vùng tiếp xúc giữa các vòng ren. Helicoil không làm bulông khỏe hơn, mà giúp ren trong khai thác hiệu quả hơn khả năng chịu tải vốn có của hệ mối ghép. Chính cơ chế đàn hồi này là yếu tố tạo nên sự khác biệt của Wire Thread Insert so với các loại ren cấy nguyên khối.

V. Vì Sao Helicoil Đặc Biệt Hiệu Quả Trên Hợp Kim Nhôm?

Nếu quan sát các tài liệu kỹ thuật của Böllhoff, KATO Fastening Systems hay Recoil, có thể thấy phần lớn ví dụ ứng dụng Helicoil đều xuất hiện trên các chi tiết bằng hợp kim nhôm.

Điều này không phải ngẫu nhiên.

Helicoil được phát triển để giải quyết một trong những nhược điểm lớn nhất của nhôm, đó là độ bền ren thấp hơn đáng kể so với thép, đặc biệt khi mối ghép phải chịu tải lớn hoặc tháo lắp nhiều lần.

Để hiểu rõ điều này, trước tiên cần nhìn vào đặc tính cơ học của vật liệu.

1. Vì sao ren trên nhôm dễ bị tuột?

Hợp kim nhôm có nhiều ưu điểm như trọng lượng nhẹ, khả năng gia công tốt và chống ăn mòn cao. Vì vậy, vật liệu này được sử dụng rộng rãi trong ngành ô tô, hàng không, chế tạo máy, robot và khuôn mẫu.

Tuy nhiên, so với thép, nhôm có:

• Giới hạn chảy (Yield Strength) thấp hơn.
• Độ cứng bề mặt thấp hơn.
• Giới hạn chịu cắt (Shear Strength) thấp hơn.
• Khả năng chống mài mòn của ren kém hơn.

Khi bulông được siết với mô men lớn, ứng suất tập trung tại các vòng ren đầu tiên rất dễ vượt quá giới hạn chịu cắt của nhôm.

Kết quả là các đỉnh ren bị cắt đứt và xảy ra hiện tượng Thread Stripping.

Đây là nguyên nhân phổ biến khiến các chi tiết bằng nhôm phải sửa chữa hoặc thay thế sau một thời gian sử dụng.

2. Helicoil giúp nhôm “khai thác” được hết khả năng của bulông

Một sai lầm phổ biến là cho rằng Helicoil làm bulông khỏe hơn.

Thực tế, điều Helicoil cải thiện là ren trong bằng nhôm.

Khi Helicoil được lắp đúng quy trình:

• Ren tiếp xúc trực tiếp với bulông không còn là nhôm mà là thép không gỉ có độ cứng và khả năng chống mài mòn cao hơn.
• Lực siết được truyền qua Helicoil rồi mới phân bố xuống vật liệu nền.
• Diện tích chịu cắt của vùng ren tăng lên nhờ ren STI có đường kính lớn hơn.

Nhờ đó, ren trong bằng nhôm không còn là “mắt xích yếu” của mối ghép.

Trong nhiều trường hợp, giới hạn phá hủy của hệ thống chuyển từ tuột ren sang đứt bulông, tức là mối ghép có thể khai thác gần với khả năng chịu tải thiết kế của bulông.

3. Tăng khả năng chống mài mòn khi tháo lắp

Một ưu điểm khác của Helicoil là bảo vệ ren trong khỏi hiện tượng mài mòn.

Ở các khuôn ép nhựa, đồ gá hoặc máy CNC, bulông có thể được tháo lắp hàng trăm hoặc hàng nghìn lần trong suốt vòng đời thiết bị.

Nếu ren được gia công trực tiếp trên nhôm, ma sát liên tục giữa bulông thép và ren nhôm sẽ làm:

• Biến dạng biên dạng ren.
• Tăng khe hở lắp ghép.
• Giảm lực kẹp.
• Tăng nguy cơ tuột ren.

Sau khi lắp Helicoil, bề mặt tiếp xúc với bulông là thép không gỉ đã được gia công chính xác, có khả năng chống mài mòn cao hơn nhiều so với nhôm.

Điều này giúp duy trì chất lượng ren và độ ổn định của mô men siết trong thời gian dài.

4. Vì sao ngành hàng không sử dụng Helicoil ngay từ giai đoạn thiết kế?

Một trong những điểm thú vị là trong ngành hàng không, Helicoil không chỉ được dùng để sửa chữa ren.

Ở nhiều kết cấu bằng hợp kim nhôm, ren cấy được chỉ định ngay trên bản vẽ thiết kế.

Lý do là các kỹ sư muốn:

• Tăng tuổi thọ của ren.
• Giảm chi phí bảo trì.
• Đảm bảo mô men siết ổn định sau nhiều lần tháo lắp.
• Nâng cao độ tin cậy của mối ghép trong điều kiện rung động và tải trọng chu kỳ.

Nói cách khác, Helicoil được xem là một phần của thiết kế, không phải giải pháp khắc phục sự cố.

Đây cũng là xu hướng ngày càng phổ biến trong các ngành ô tô điện, robot công nghiệp và thiết bị tự động hóa.

5. Có phải mọi chi tiết bằng nhôm đều cần Helicoil?

Câu trả lời là không.

Việc sử dụng Helicoil cần được đánh giá dựa trên yêu cầu kỹ thuật của từng ứng dụng.

Thông thường, nên cân nhắc sử dụng Helicoil khi:

• Chi tiết làm bằng hợp kim nhôm hoặc vật liệu có cường độ thấp.
• Mối ghép chịu tải lớn hoặc tải trọng thay đổi liên tục.
• Bulông cần tháo lắp nhiều lần trong quá trình bảo trì.
• Không được phép xảy ra hiện tượng tuột ren.
• Chi phí thay thế chi tiết cao hơn nhiều so với chi phí lắp ren cấy.

Ngược lại, đối với các mối ghép chịu tải nhỏ, ít tháo lắp hoặc có thể thay thế dễ dàng, ren taro trực tiếp vẫn có thể đáp ứng yêu cầu thiết kế.

Engineering Insight

Một trong những quan niệm sai lầm phổ biến là Helicoil chỉ được sử dụng để sửa ren bị hỏng.

Thực tế, trong nhiều ngành công nghiệp có yêu cầu độ tin cậy cao, Helicoil được sử dụng như một Design Insert, tức là được lắp ngay từ giai đoạn chế tạo nhằm gia cường ren, kéo dài tuổi thọ mối ghép và giảm chi phí bảo trì trong suốt vòng đời sản phẩm.

VI. Vì Sao Các Ngành Công Nghiệp Lại Tin Dùng Helicoil?

1. Vì sao khuôn ép nhựa sử dụng Helicoil ngay từ giai đoạn thiết kế?

Không phải mọi vị trí ren trên khuôn đều cần Helicoil. Tuy nhiên, tại những vị trí phải tháo lắp nhiều lần hoặc chịu tải lặp lại, nhiều nhà thiết kế lựa chọn cấy ren ngay từ đầu thay vì chờ ren hỏng mới sửa chữa.

Quyết định này xuất phát từ đặc điểm làm việc của khuôn ép nhựa.

1.1 Khuôn không chỉ làm việc, mà còn phải được bảo trì định kỳ

Trong suốt vòng đời sản xuất, một bộ khuôn có thể được tháo mở hàng trăm hoặc hàng nghìn lần để:

• Vệ sinh lòng khuôn.
• Đánh bóng bề mặt tạo hình.
• Thay thế chốt đẩy, bạc dẫn hướng hoặc các chi tiết hao mòn.
• Điều chỉnh hoặc thay insert theo yêu cầu sản phẩm.

Điều đó có nghĩa là các lỗ ren tại nắp kẹp, tấm giữ, cụm dẫn hướng hoặc các chi tiết bảo trì sẽ liên tục trải qua chu kỳ siết và tháo bulông.

Đối với những vị trí này, yêu cầu quan trọng không chỉ là chịu được một lần siết, mà còn phải duy trì chất lượng ren sau rất nhiều lần bảo trì.

1.2 Đây chính là lúc cơ chế của Helicoil phát huy tác dụng

Những nguyên lý đã trình bày ở các chương trước trở nên đặc biệt hữu ích trong môi trường làm việc của khuôn:

• Ứng suất không còn tập trung quá mức vào vài vòng ren đầu tiên.
• Ren nền được bảo vệ khỏi hiện tượng cắt ren và mài mòn.
• Bề mặt tiếp xúc với bulông có khả năng chống mài mòn cao hơn.
• Lực kẹp được duy trì ổn định qua nhiều chu kỳ tháo lắp.

Nói cách khác, Helicoil không thay đổi cách người vận hành bảo trì khuôn, mà giúp đặc tính cơ học của mối ghép được duy trì ổn định trong thời gian dài.

1.3 Thiết kế để tránh sửa chữa

Một bộ khuôn có giá trị cao thường được kỳ vọng hoạt động ổn định trong nhiều năm. Vì vậy, kỹ sư thiết kế không chỉ quan tâm đến việc mối ghép có đủ bền ở thời điểm xuất xưởng, mà còn phải tính đến khả năng bảo trì và tuổi thọ của ren trong suốt vòng đời khuôn.

Trong bối cảnh đó, Helicoil được xem là một Design Insert, nghĩa là một thành phần được đưa vào ngay từ giai đoạn thiết kế để giảm nguy cơ hư hỏng trong tương lai, thay vì chỉ là giải pháp sửa chữa khi ren đã bị tuột.

2. Vì Sao Ngành Hàng Không Sử Dụng Helicoil Ngay Từ Thiết Kế?

Nếu khuôn ép nhựa là ví dụ tiêu biểu trong ngành chế tạo, thì hàng không là lĩnh vực thể hiện rõ nhất giá trị của Helicoil dưới góc độ thiết kế kỹ thuật.

Trong ngành này, Helicoil không được xem là một giải pháp sửa chữa ren, mà là một chi tiết tiêu chuẩn được chỉ định ngay trên bản vẽ kỹ thuật tại nhiều vị trí lắp ghép.

Điều này phản ánh một tư duy thiết kế rất khác: ngăn ngừa hư hỏng trước khi nó xảy ra.

2.1 Trọng lượng nhẹ luôn đi kèm với bài toán về ren

Để giảm khối lượng và tiết kiệm nhiên liệu, các kết cấu máy bay sử dụng rất nhiều hợp kim nhôm, hợp kim magie và titan.

Đây đều là những vật liệu có ưu điểm về tỷ số bền trên trọng lượng, nhưng khả năng chống mài mòn của ren thường không bằng thép.

Trong khi đó, các mối ghép trên máy bay phải đáp ứng đồng thời nhiều yêu cầu:

• Duy trì lực kẹp ổn định trong thời gian dài.
• Chịu rung động liên tục trong quá trình khai thác.
• Cho phép tháo lắp phục vụ kiểm tra và bảo dưỡng định kỳ.
• Đảm bảo tính lặp lại của mô-men siết sau nhiều chu kỳ bảo trì.

Đó là lý do nhiều vị trí ren được thiết kế với Helicoil ngay từ đầu, thay vì chỉ sử dụng khi ren bị hỏng.

2.2 Bảo trì định kỳ là một phần của thiết kế

Máy bay được kiểm tra và bảo dưỡng theo các chu kỳ nghiêm ngặt. Trong quá trình đó, nhiều cụm chi tiết phải được tháo ra và lắp lại nhiều lần để kiểm tra, thay thế hoặc hiệu chỉnh.

Nếu ren trên vật liệu nền bị suy giảm sau mỗi lần bảo trì, độ tin cậy của toàn bộ mối ghép sẽ bị ảnh hưởng.

Việc sử dụng Helicoil giúp duy trì chất lượng ren qua nhiều chu kỳ tháo lắp, giảm nguy cơ phải gia công sửa chữa hoặc thay thế các chi tiết có giá trị cao.

Chính vì vậy, trong ngành hàng không, Helicoil được xem là một giải pháp hỗ trợ khả năng bảo trì lâu dài (Maintainability), chứ không đơn thuần là giải pháp gia cường ren.

2.3 Thiết kế hướng đến độ tin cậy trong toàn bộ vòng đời

Một đặc điểm của ngành hàng không là mọi quyết định thiết kế đều được đánh giá trên toàn bộ vòng đời của sản phẩm.

Chi phí của một chi tiết không chỉ nằm ở quá trình chế tạo, mà còn bao gồm:

• Chi phí bảo dưỡng.
• Thời gian ngừng khai thác để sửa chữa.
• Khả năng thay thế linh kiện.
• Độ tin cậy của mối ghép trong suốt thời gian sử dụng.

Trong bối cảnh đó, việc bổ sung Helicoil ngay từ đầu thường mang lại hiệu quả kinh tế lớn hơn nhiều so với xử lý sự cố sau này.

Đây cũng là lý do Helicoil được ứng dụng rộng rãi trong các ngành công nghiệp khác có yêu cầu tương tự như quốc phòng, đường sắt tốc độ cao, thiết bị y tế và hệ thống tự động hóa chính xác.

2.4 Bài học cho kỹ sư thiết kế

Điều đáng học hỏi từ ngành hàng không không phải là sử dụng Helicoil ở mọi vị trí, mà là lựa chọn đúng vị trí để sử dụng.

Những mối ghép có đặc điểm sau thường được ưu tiên xem xét:

• Được chế tạo trên vật liệu có độ bền ren hạn chế.
• Có yêu cầu bảo trì hoặc tháo lắp định kỳ.
• Có chi phí sửa chữa cao nếu ren bị hỏng.
• Đóng vai trò quan trọng đối với độ tin cậy của cụm lắp ráp.

Đó cũng là cách tiếp cận đang được áp dụng ngày càng nhiều trong thiết kế khuôn mẫu, thiết bị công nghiệp và máy tự động hiện đại.

Engineering Insight

Ngành hàng không không lựa chọn Helicoil vì đây là một giải pháp “mạnh hơn”, mà vì độ tin cậy của một mối ghép được đánh giá trên toàn bộ vòng đời khai thác. Khi chi phí sửa chữa và thời gian ngừng hoạt động lớn hơn nhiều so với chi phí phòng ngừa, việc tích hợp Helicoil ngay từ giai đoạn thiết kế trở thành một quyết định kỹ thuật và kinh tế hợp lý.

VII. Khi Nào Nên Sử Dụng Helicoil?

Có phải mọi lỗ ren đều cần sử dụng Helicoil?

Câu trả lời là không.

Trong nhiều ứng dụng, ren được gia công trực tiếp trên chi tiết vẫn có thể đáp ứng đầy đủ yêu cầu về độ bền và tuổi thọ. Helicoil chỉ thực sự phát huy giá trị khi nó giải quyết được một vấn đề cụ thể của mối ghép hoặc giúp nâng cao độ tin cậy trong quá trình sử dụng.

Dưới đây là những trường hợp nên cân nhắc sử dụng Helicoil ngay từ giai đoạn thiết kế hoặc khi nâng cấp mối ghép.

1. Khi vật liệu nền có độ bền ren thấp

Đây là trường hợp phổ biến nhất.

Các vật liệu như hợp kim nhôm, hợp kim magie hoặc một số loại gang có ưu điểm về trọng lượng và khả năng gia công, nhưng khả năng chịu tải của ren thường thấp hơn thép.

Trong các ứng dụng này, Helicoil giúp gia cường vùng ren, giảm nguy cơ tuột ren khi siết bulông và kéo dài tuổi thọ của mối ghép.

2. Khi mối ghép phải tháo lắp nhiều lần

Những thiết bị cần bảo trì định kỳ thường phải tháo và lắp bulông nhiều lần trong suốt vòng đời sử dụng.

Ví dụ:

• Khuôn ép nhựa.
• Đồ gá và jig.
• Thiết bị tự động hóa.
• Máy CNC.
• Động cơ và hộp số.

Việc sử dụng Helicoil giúp duy trì chất lượng ren qua nhiều chu kỳ tháo lắp, giảm nguy cơ mòn ren và hạn chế các sự cố phát sinh trong quá trình bảo trì.

3. Khi chi tiết có giá trị cao hoặc khó thay thế

Trong nhiều hệ thống, chi phí sửa chữa không nằm ở chiếc bulông hay lỗ ren, mà nằm ở chính chi tiết mang ren.

Nếu ren bị hỏng trên:

• Thân máy.
• Tấm khuôn.
• Cụm vỏ hộp số.
• Chi tiết đúc nguyên khối.
• Kết cấu khó tháo rời.

Việc gia công sửa chữa hoặc thay thế có thể tiêu tốn nhiều thời gian và chi phí.

Trong những trường hợp này, sử dụng Helicoil ngay từ đầu thường là giải pháp kinh tế hơn trong dài hạn.

4. Khi mối ghép chịu tải chu kỳ hoặc rung động

Các thiết bị công nghiệp hiếm khi chỉ chịu tải tĩnh.

Máy ép, robot công nghiệp, động cơ, hệ thống truyền động và nhiều thiết bị tự động hóa thường làm việc dưới tải trọng thay đổi liên tục hoặc môi trường có rung động.

Đối với các mối ghép này, mục tiêu của Helicoil không phải là tăng lực siết, mà là duy trì độ ổn định của ren trong suốt quá trình làm việc, giảm nguy cơ suy giảm chất lượng mối ghép theo thời gian.

5. Khi yêu cầu độ tin cậy cao trong suốt vòng đời sản phẩm

Trong một số ngành công nghiệp, việc hỏng ren có thể dẫn đến thời gian dừng máy kéo dài hoặc chi phí bảo trì rất lớn.

Vì vậy, các kỹ sư thường ưu tiên giải pháp giúp giảm rủi ro ngay từ giai đoạn thiết kế thay vì chờ đến khi xảy ra sự cố.

Helicoil vì thế được sử dụng như một Design Insert, góp phần nâng cao độ tin cậy của mối ghép và giảm chi phí bảo trì trong suốt vòng đời sản phẩm.

6. Bảng đánh giá nhanh: Mối ghép của bạn có nên sử dụng Helicoil?

Điều kiện làm việc	Khuyến nghị
Vật liệu nền là nhôm, magie hoặc gang	✅ Nên sử dụng
Bulông tháo lắp thường xuyên	✅ Nên sử dụng
Chi tiết có giá trị cao hoặc khó thay thế	✅ Nên sử dụng
Mối ghép chịu tải chu kỳ hoặc rung động	✅ Nên cân nhắc
Yêu cầu tuổi thọ và độ tin cậy cao	✅ Nên sử dụng
Ren trên thép cường độ cao, ít tháo lắp và tải nhẹ	⚪ Có thể không cần thiết

Engineering Insight

Một sai lầm phổ biến là chỉ nghĩ đến Helicoil khi ren đã bị tuột.

Trong thực tế, giá trị lớn nhất của Helicoil nằm ở khả năng phòng ngừa. Khi được sử dụng đúng vị trí, ren cấy không chỉ giúp tăng độ bền của mối ghép mà còn giảm chi phí bảo trì, hạn chế thời gian dừng máy và bảo vệ các chi tiết có giá trị cao trong suốt vòng đời thiết bị.

VIII. Khi Nào Không Nên Sử Dụng Helicoil?

Mặc dù Helicoil là giải pháp hiệu quả để gia cường và bảo vệ ren trong nhiều ứng dụng, nhưng không phải mọi mối ghép đều cần hoặc phù hợp với loại ren cấy này.

Việc lựa chọn Helicoil cần dựa trên điều kiện làm việc, kết cấu chi tiết và yêu cầu kỹ thuật của từng ứng dụng. Trong một số trường hợp, sử dụng ren taro trực tiếp hoặc các loại ren cấy khác có thể mang lại hiệu quả cao hơn.

Dưới đây là những tình huống thường được cân nhắc.

1. Khi vật liệu nền đã đủ bền và ít phải tháo lắp

Nếu chi tiết được chế tạo từ thép cường độ cao hoặc vật liệu có khả năng chịu tải tốt, đồng thời mối ghép chỉ được lắp ráp một lần hoặc rất ít bảo trì, ren taro trực tiếp thường đã đáp ứng yêu cầu.

Trong trường hợp này, việc bổ sung Helicoil có thể không mang lại lợi ích đáng kể so với chi phí gia công bổ sung.

2. Khi chiều dày vật liệu không đủ để tạo ren STI

Helicoil cần được lắp vào lỗ ren STI có đường kính lớn hơn ren ban đầu.

Nếu thành vật liệu quá mỏng hoặc khoảng cách đến mép chi tiết quá nhỏ, việc gia công ren STI có thể:

• Làm giảm độ bền của chi tiết.
• Tăng nguy cơ nứt hoặc biến dạng.
• Không đảm bảo kích thước lắp đặt theo yêu cầu thiết kế.

Trong các trường hợp này, kỹ sư thường phải đánh giá lại kết cấu hoặc lựa chọn giải pháp khác phù hợp hơn.

3. Khi cần khả năng chống xoay hoặc chống tuột đặc biệt

Helicoil hoạt động dựa trên nguyên lý ren cấy đàn hồi và lực ép hướng kính để giữ insert trong lỗ ren.

Tuy nhiên, đối với những ứng dụng có yêu cầu rất cao về khả năng chống xoay hoặc cần cố định tuyệt đối insert trong vật liệu nền, các loại ren cấy nguyên khối có cơ cấu khóa cơ khí như Keensert (Key Locking Insert) có thể là lựa chọn phù hợp hơn.

Điều này không có nghĩa Helicoil kém hơn, mà đơn giản là mỗi loại ren cấy được thiết kế để giải quyết những bài toán kỹ thuật khác nhau.

4. Khi lỗ ren đã hư hỏng vượt quá khả năng sửa chữa bằng Helicoil

Helicoil là giải pháp sửa chữa hiệu quả đối với nhiều trường hợp ren bị tuột hoặc mòn.

Tuy nhiên, nếu chi tiết đã:

• Bị nứt quanh lỗ ren.
• Biến dạng nghiêm trọng.
• Mất quá nhiều vật liệu.
• Không còn đủ kích thước để gia công ren STI theo tiêu chuẩn.

Thì việc lắp Helicoil sẽ không giải quyết được nguyên nhân gốc rễ của vấn đề.

Lúc này, cần xem xét các phương án như hàn phục hồi, thay thế chi tiết hoặc sử dụng giải pháp sửa chữa phù hợp với kết cấu thực tế.

5. Khi yêu cầu thiết kế ưu tiên giải pháp khác

Trong thực tế, việc lựa chọn ren cấy không chỉ phụ thuộc vào độ bền mà còn liên quan đến:

• Không gian lắp đặt.
• Quy trình sản xuất.
• Chi phí chế tạo.
• Tiêu chuẩn của từng ngành công nghiệp.
• Khả năng bảo trì sau này.

Vì vậy, Helicoil là một trong nhiều giải pháp kỹ thuật, chứ không phải lựa chọn duy nhất cho mọi ứng dụng.

6. Bảng tham khảo nhanh

Trường hợp	Helicoil có phải lựa chọn phù hợp?
Thép cường độ cao, ít tháo lắp	⚪ Có thể không cần
Thành vật liệu quá mỏng	❌ Cần đánh giá lại thiết kế
Cần chống xoay tuyệt đối của insert	⚪ Cân nhắc ren cấy khóa cơ khí
Lỗ ren nứt hoặc hư hỏng nghiêm trọng	❌ Không phải giải pháp phù hợp
Điều kiện làm việc thông thường, ren nền đáp ứng yêu cầu	⚪ Tùy theo thiết kế

Engineering Insight

Một kỹ sư thiết kế giỏi không chọn Helicoil vì đó là giải pháp mạnh nhất, mà vì đó là giải pháp phù hợp nhất với yêu cầu của mối ghép.

Việc hiểu rõ giới hạn áp dụng của Helicoil giúp tối ưu cả hiệu quả kỹ thuật lẫn chi phí sản xuất và bảo trì. Trong nhiều dự án, quyết định đúng không phải là “có dùng Helicoil hay không”, mà là dùng ở đúng vị trí, đúng mục đích và đúng điều kiện làm việc.

7. Các loại ren cấy helicoil phổ biến trong sản xuất

Ren cấy Helicoil M2

• Kích thước: M2*0.4*1D, M2*0.4*1.5D, M2*0.4*2D, M2*0.4*2.5D, M2*0.4*3D
• Chiều dài: 2 – 6 mm
• Chất liệu: Inox304
• Taro tương ứng: M2
• Tool cấy tương ứng: M2

Ren cấy Helicoil M3*0.5

• Kích thước: M3*0.5*1D, M3*0.5*1.5D, M3*0.5*2D, M3*0.5*2.5D, M3*0.5*3D
• Chiều dài: 3 – 9 mm
• Chất liệu: Inox304
• Taro tương ứng: M3
• Tool cấy tương ứng: M3

Ren cấy Helicoil M3*0.6

• Kích thước: M3*0.6*1D, M3*0.6*1.5D, M3*0.6*2D, M3*0.6*2.5D, M3*0.6*3D
• Chiều dài: 3 – 9 mm
• Chất liệu: Inox304
• Taro tương ứng: M3
• Tool cấy tương ứng: M3

Ren cấy Helicoil M4*0.7

• Kích thước: M4*0.7*1D, M4*0.7*1.5D, M4*0.7*2D, M4*0.7*2.5D, M4*0.7*3D
• Chiều dài: 4 – 12 mm
• Chất liệu: Inox304
• Taro tương ứng: M4
• Tool cấy tương ứng: M4

Ren cấy Helicoil M4*0.75

• Kích thước: M4*0.75*1D, M4*0.75*1.5D, M4*0.75*2D, M4*0.75*2.5D, M4*0.75*3D
• Chiều dài: 4 – 12 mm
• Chất liệu: Inox304
• Taro tương ứng: M4
• Tool cấy tương ứng: M4

Ren cấy Helicoil M5*0.8

• Kích thước: M5*0.8*1D, M5*0.8*1.5D, M5*0.8*2D, M5*0.8*2.5D, M5*0.8*3D
• Chiều dài: 5 – 15 mm
• Chất liệu: Inox304
• Taro tương ứng: M5
• Tool cấy tương ứng: M5

Ren cấy Helicoil M5*0.9

• Kích thước: M5*0.9*1D, M5*0.9*1.5D, M5*0.9*2D, M5*0.9*2.5D, M5*0.9*3D
• Chiều dài: 5 – 15 mm
• Chất liệu: Inox304
• Taro tương ứng: M5
• Tool cấy tương ứng: M5

Ren cấy Helicoil M6

• Kích thước: M6*1.0*1D, M6*1.0*1.5D, M6*1.0*2D, M6*1.0*2.5D, M6*1.0*3D
• Chiều dài: 6 – 18 mm
• Chất liệu: Inox304
• Taro tương ứng: M6
• Tool cấy tương ứng: M6

Ren cấy Helicoil M7

• Kích thước: M7*1.0*1D, M7*1.0*1.5D, M7*1.0*2D
• Chiều dài: 7 – 14 mm
• Chất liệu: Inox304
• Taro tương ứng: M7
• Tool cấy tương ứng: M7

Ren cấy Helicoil M8

• Kích thước: M8*1.25*1D, M8*1.25*1.5D, M8*1.25*2D, M8*1.25*2.5D, M8*1.25*3D
• Chiều dài: 8 – 24 mm
• Chất liệu: Inox304
• Taro tương ứng: M8
• Tool cấy tương ứng: M8

Ren cấy Helicoil M10

• Kích thước: M10*1.5*1D, M10*1.5*1.5D, M10*1.5*2D, M10*1.5*2.5D, M10*1.5*3D
• Chiều dài: 10 – 30 mm
• Chất liệu: Inox304
• Taro tương ứng: M10
• Tool cấy tương ứng: M10

Ren cấy Helicoil M12

• Kích thước: M12*1.75*1D, M12*1.75*1.5D, M12*1.75*2D, M12*1.75*2.5D, M12*1.75*3D
• Chiều dài: 12 – 36 mm
• Chất liệu: Inox304
• Taro tương ứng: M12
• Tool cấy tương ứng: M12

Ren cấy Helicoil M14

• Kích thước: M14*2.0*1D, M14*2.0*1.5D, M14*2.0*2D, M14*2.0*2.5D, M14*2.0*3D
• Chiều dài: 14 – 42 mm
• Chất liệu: Inox304
• Taro tương ứng: M14
• Tool cấy tương ứng: M14

Ren cấy Helicoil M16

• Kích thước: M16*2.0*1D, M16*2.0*1.5D, M16*2.0*2D, M16*2.0*2.5D, M16*2.0*3D
• Chiều dài: 16 – 48 mm
• Chất liệu: Inox304
• Taro tương ứng: M16
• Tool cấy tương ứng: M16

Ren cấy Helicoil M18

• Kích thước: M18*2.5*1D, M18*2.5*1.5D, M18*2.5*2D
• Chiều dài: 18 – 36 mm
• Chất liệu: Inox304
• Taro tương ứng: M18
• Tool cấy tương ứng: M18

Ren cấy Helicoil M20

• Kích thước: M20*2.5*1D, M20*2.5*1.5D, M20*2.5*2D, M20*2.5*2.5D, M20*2.5*3D
• Chiều dài: 20 – 60 mm
• Chất liệu: Inox304
• Taro tương ứng: M20
• Tool cấy tương ứng: M20

Ren cấy Helicoil M22

• Kích thước: M22*2.5*1D, M22*2.5*1.5D, M22*2.5*2D
• Chiều dài: 22 – 44 mm
• Chất liệu: Inox304
• Taro tương ứng: M22
• Tool cấy tương ứng: M22

Ren cấy Helicoil M24

• Kích thước: M24*3.0*1D, M24*3.0*1.5D, M24*3.0*2D
• Chiều dài: 24 – 48 mm
• Chất liệu: Inox304
• Taro tương ứng: M24
• Tool cấy tương ứng: M24

Ren cấy Helicoil M30

• Kích thước: M30*3.5*1D, M30*3.5*1.5D, M30*3.5*2D
• Chiều dài: 30 – 60 mm
• Chất liệu: Inox304
• Taro tương ứng: M30
• Tool cấy tương ứng: M30

Ren cấy Helicoil M36

• Kích thước: M36*4.0*1D, M36*4.0*1.5D, M36*4.0*2D
• Chiều dài: 36 – 72 mm
• Chất liệu: Inox304
• Taro tương ứng: M36
• Tool cấy tương ứng: M36



IX. Những Sai Lầm Phổ Biến Khi Lựa Chọn Và Lắp Đặt Helicoil

Hiệu quả của Helicoil không chỉ phụ thuộc vào chất lượng của ren cấy mà còn phụ thuộc vào việc lựa chọn đúng loại insert và tuân thủ quy trình lắp đặt.

Trong thực tế, nhiều trường hợp ren vẫn bị hư hỏng sau khi cấy Helicoil không phải do bản thân sản phẩm, mà xuất phát từ việc lựa chọn hoặc thi công chưa đúng kỹ thuật.

Dưới đây là những sai lầm thường gặp nhất.

1. Chọn sai chiều dài Helicoil

Helicoil được sản xuất với nhiều chiều dài khác nhau như 1D, 1.5D, 2D, 2.5D và 3D.

Nhiều người cho rằng chiều dài càng lớn thì mối ghép càng bền. Tuy nhiên, điều này không phải lúc nào cũng đúng.

Chiều dài ren cấy cần được lựa chọn dựa trên:

• Đường kính ren.
• Vật liệu nền.
• Chiều dày chi tiết.
• Tải trọng làm việc.

Việc sử dụng insert quá ngắn có thể không khai thác hết khả năng chịu tải của mối ghép, trong khi insert quá dài lại làm tăng chi phí mà không mang lại hiệu quả tương xứng.

2. Gia công không đúng ren STI

Helicoil không được lắp trực tiếp vào ren tiêu chuẩn mà cần ren STI (Screw Thread Insert).

Một số trường hợp sử dụng nhầm taro tiêu chuẩn hoặc gia công ren không đúng kích thước khiến insert:

• Không đạt độ bám cần thiết.
• Lắp quá lỏng hoặc quá chặt.
• Giảm tuổi thọ của mối ghép.

Đây là một trong những nguyên nhân phổ biến dẫn đến việc lắp đặt không đạt yêu cầu.

3. Sử dụng sai dụng cụ lắp

Việc dùng tua vít, kìm hoặc các dụng cụ thay thế để lắp Helicoil có thể làm biến dạng insert hoặc gây hư hỏng vòng ren.

Để đảm bảo chất lượng, nên sử dụng đúng dụng cụ chuyên dụng gồm:

• Dụng cụ lắp Helicoil.
• Dụng cụ bẻ tang.
• Dưỡng kiểm ren khi cần kiểm tra chất lượng sau gia công.

4. Lựa chọn vật liệu Helicoil không phù hợp

Mặc dù thép không gỉ Austenitic là vật liệu phổ biến nhất, nhưng không phải ứng dụng nào cũng sử dụng cùng một loại insert.

Trong môi trường có nhiệt độ cao, hóa chất hoặc yêu cầu đặc biệt về chống ăn mòn, cần lựa chọn vật liệu Helicoil theo đúng điều kiện làm việc và tiêu chuẩn của hệ thống.

5. Bỏ qua yêu cầu về mô-men siết

Ngay cả khi đã lắp Helicoil đúng quy trình, việc siết bulông vượt quá mô-men khuyến nghị vẫn có thể làm hỏng mối ghép hoặc gây biến dạng chi tiết.

Helicoil giúp nâng cao độ bền của ren, nhưng không loại bỏ yêu cầu phải kiểm soát mô-men siết theo thiết kế.

6. Chỉ nghĩ đến Helicoil khi ren đã bị hỏng

Đây là quan niệm khá phổ biến.

Trên thực tế, nhiều doanh nghiệp lựa chọn Helicoil ngay từ giai đoạn thiết kế để:

• Bảo vệ ren gốc.
• Giảm chi phí bảo trì.
• Kéo dài tuổi thọ của mối ghép.
• Duy trì độ ổn định sau nhiều chu kỳ tháo lắp.

Trong những trường hợp này, Helicoil đóng vai trò là Design Insert, không phải chỉ là giải pháp sửa chữa.

7. Checklist trước khi quyết định sử dụng Helicoil

Trước khi lựa chọn Helicoil, hãy tự kiểm tra một số câu hỏi sau:

□ Vật liệu nền có độ bền ren thấp không?

□ Mối ghép có phải tháo lắp nhiều lần không?

□ Chi tiết có giá trị cao hoặc khó thay thế không?

□ Có yêu cầu duy trì độ tin cậy trong thời gian dài không?

□ Đã lựa chọn đúng kích thước và chiều dài insert chưa?

□ Có đầy đủ dụng cụ để gia công và lắp đặt đúng quy trình không?

Nếu câu trả lời là “Có” cho nhiều tiêu chí trên, Helicoil thường là một giải pháp đáng cân nhắc.

8. Câu Hỏi Thường Gặp (FAQ)

Helicoil có thực sự làm tăng độ bền của ren không?

Có. Helicoil giúp cải thiện khả năng chịu tải của ren trong nhiều ứng dụng bằng cách tối ưu hóa sự truyền lực giữa bulông và vật liệu nền, đồng thời bảo vệ ren khỏi mài mòn và tuột ren. Mức cải thiện cụ thể phụ thuộc vào vật liệu nền, thiết kế mối ghép và điều kiện làm việc.

Helicoil có chỉ dùng để sửa ren bị hỏng?

Không. Ngoài vai trò sửa chữa, Helicoil còn được sử dụng như Design Insert trong nhiều ngành công nghiệp nhằm tăng tuổi thọ của ren và giảm chi phí bảo trì.

Helicoil có dùng được cho thép không?

Có. Mặc dù Helicoil thường được sử dụng trên nhôm hoặc các vật liệu có độ bền ren thấp, nó vẫn có thể được áp dụng trên thép trong những trường hợp cần tăng khả năng chống mài mòn hoặc đáp ứng yêu cầu thiết kế đặc biệt.

Có phải chiều dài Helicoil càng lớn càng tốt?

Không. Chiều dài insert cần được lựa chọn theo yêu cầu chịu tải, vật liệu nền và chiều dày chi tiết. Chọn quá dài không đồng nghĩa với việc mối ghép sẽ bền hơn.

Helicoil và Keensert khác nhau như thế nào?

Helicoil là ren cấy dạng dây có cơ chế đàn hồi, phù hợp với nhiều ứng dụng gia cường ren và sửa chữa ren. Keensert là ren cấy nguyên khối có chốt khóa cơ khí, thường được lựa chọn khi cần khả năng chống xoay hoặc chống tuột insert ở mức cao.

Có những loại ren cấy nào?

• Helicoil (Wire Thread Insert)
• Free Running Helicoil (Ren cấy tự do)
• Screw Locking Helicoil (Ren cấy khóa vít)
• Keensert (Key Locking Insert)
• Solid Thread Insert
• Self-Tapping Thread Insert
• Press-Fit Thread Insert
• Heat-Set Thread Insert
• Expansion Thread Insert
• Swaging Thread Insert
• Thin Wall Thread Insert
• Thick Wall Thread Insert
• Blind Thread Insert
• Through Thread Insert
• Acme Thread Insert
• UNC Thread Insert
• UNF Thread Insert
• Metric Thread Insert
• Spark Plug Thread Insert
• Oversize Thread Repair Insert
• Time-Sert
• Big-Sert
• E-Z LOK Thread Insert
• Ensat Thread Insert
• V-COIL Thread Insert
• Recoil Thread Insert
• BaerCoil Thread Insert
• KATO Tangless Insert
• Tangless Helical Insert
• Twinsert Thread Insert
• Keysert Thread Insert

Có những hãng sản xuất ren cấy (Thread Insert) nổi tiếng trên thế giới nào?

• Böllhoff (Helicoil)
• KATO Fastening Systems
• STANLEY Engineered Fastening (Heli-Coil)
• Recoil (Alcoa / Bollhoff Group tại một số thị trường)
• VÖLKEL Thread Inserts
• V-COIL (VÖLKEL)
• BaerCoil (BAER Tools)
• E-Z LOK
• SPIROL
• Kerb Konus
• KVT-Fastening
• Ensat (Kerb Konus)
• AMEC Thread Inserts
• RUKO
• BGS Technic
• TIME-SERT
• BIG-SERT (TIME-SERT)
• BILZ
• FILTEC
• Arconic Fastening Systems (một số dòng ren cấy hàng không)
• AVK Industrial Products
• PennEngineering (PEM®)
• Nord-Lock (một số giải pháp ren và liên kết)
• Norelem
• Jergens
• KIPP

Các thương hiệu được sử dụng phổ biến nhất trong ngành cơ khí

• Böllhoff (Đức)
• KATO Fastening Systems (Mỹ)
• STANLEY Engineered Fastening – Heli-Coil (Mỹ)
• E-Z LOK (Mỹ)
• SPIROL (Mỹ)
• Kerb Konus (Đức)
• TIME-SERT (Mỹ)
• VÖLKEL / V-COIL (Đức)
• BaerCoil (Đức)
• Recoil (Úc)



Sun Việt – Đơn Vị Cung Cấp Helicoil Và Giải Pháp Gia Cường Ren

Với nhiều năm kinh nghiệm trong lĩnh vực linh kiện cơ khí chính xác, Sun Việt cung cấp đa dạng các dòng Helicoil (Wire Thread Insert), taro STI, dụng cụ lắp đặt và phụ kiện đi kèm, đáp ứng nhu cầu từ sửa chữa ren đến thiết kế gia cường ren trong sản xuất công nghiệp.

Không chỉ cung cấp sản phẩm, đội ngũ kỹ thuật của Sun Việt còn hỗ trợ khách hàng lựa chọn đúng kích thước ren cấy, chiều dài insert, vật liệu phù hợp và tư vấn giải pháp cho từng ứng dụng cụ thể như khuôn mẫu, thiết bị tự động hóa, máy công nghiệp và các chi tiết bằng hợp kim nhôm.

Nếu bạn cần tư vấn lựa chọn Helicoil hoặc tìm giải pháp gia cường ren phù hợp với thiết kế của mình, hãy liên hệ với Sun Việt để được đội ngũ kỹ thuật hỗ trợ nhanh chóng và chính xác.

• Hotline/zalo: 0985478987
• Email: support@sunei.vn
• Website: https://sunei.vn/ | https://aisun.vn/  | https://linhkienkhuon247.com/
