Chốt Hồi Và Chốt Đẩy Khác Nhau Như Thế Nào?

Chốt hồi và chốt đẩy đều thuộc hệ thống ejector của khuôn ép nhựa, nhưng chức năng hoàn toàn khác nhau. Chốt đẩy có nhiệm vụ đẩy sản phẩm ra khỏi lòng khuôn, còn chốt hồi đưa cụm tấm đẩy trở về vị trí ban đầu khi khuôn đóng.

1. Chốt đẩy là gì?

Chốt đẩy, hay ejector pin, là chi tiết trực tiếp tác động lên sản phẩm sau khi khuôn mở.

Khi hệ thống ejector hoạt động, chốt đẩy tiến về phía trước và tạo lực lên sản phẩm để tách sản phẩm khỏi core hoặc bề mặt khuôn.

Chốt đẩy có nhiều dạng như:

• Chốt đẩy thẳng.
• Chốt đẩy bậc.
• Chốt đẩy dẹt.
• Các loại chốt đẩy đặc biệt theo từng kết cấu khuôn.

=> Xem thêm: Chốt đẩy là gì?

2. Chốt hồi là gì?

Chốt hồi, hay return pin, là chi tiết giúp đưa cụm ejector trở về vị trí ban đầu.

Khi khuôn đóng, mặt khuôn phía đối diện tác động vào đầu chốt hồi. Chốt hồi truyền lực về tấm ejector và kéo toàn bộ hệ thống đẩy trở lại vị trí an toàn trước chu kỳ ép tiếp theo.

=> Xem thêm tại: Chốt hồi khuôn ép nhựa

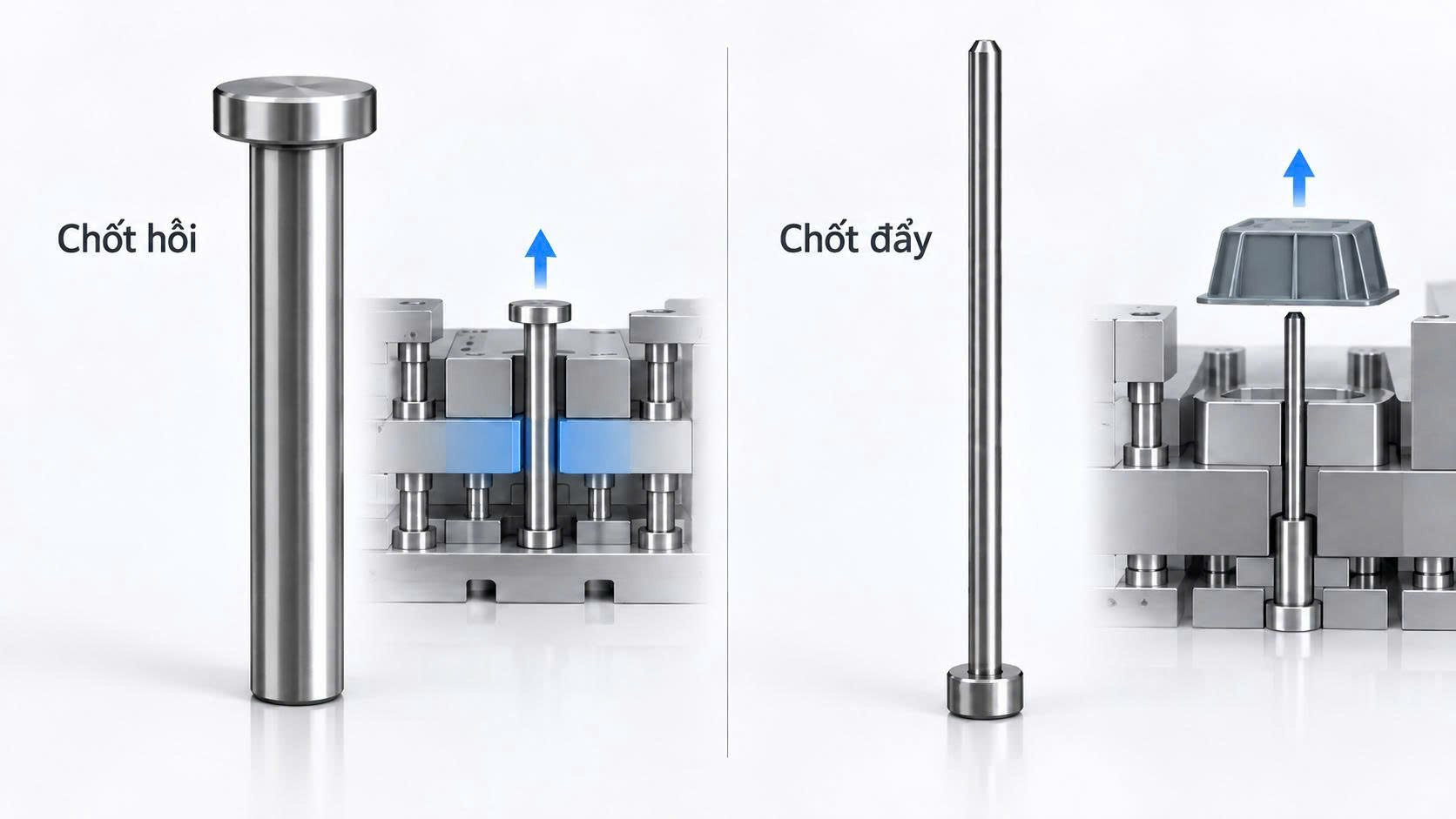

3. Chốt hồi và chốt đẩy khác nhau ở điểm nào?

Tiêu chí	Chốt hồi	Chốt đẩy
Chức năng chính	Đưa cụm ejector trở về vị trí ban đầu	Đẩy sản phẩm ra khỏi lòng khuôn
Tiếp xúc trực tiếp với sản phẩm	Thông thường không	Có
Thời điểm làm việc chính	Khi khuôn đóng	Sau khi khuôn mở
Vị trí trong hệ thống	Gắn với cụm tấm đẩy	Từ tấm đẩy đi tới vùng tạo hình sản phẩm
Mục đích	Hồi hệ thống đẩy	Tháo sản phẩm khỏi khuôn

4. Hai loại chốt phối hợp với nhau như thế nào?

Trong một chu kỳ ép nhựa:

• Khuôn mở.
• Cụm ejector tiến lên.
• Chốt đẩy đẩy sản phẩm ra khỏi khuôn.
• Khuôn bắt đầu đóng lại.
• Chốt hồi tiếp xúc với mặt khuôn đối diện.
• Chốt hồi đẩy cụm ejector và các chốt đẩy trở về vị trí ban đầu.

=> Như vậy, chốt đẩy và chốt hồi hoạt động nối tiếp nhau trong cùng một chu kỳ.

5. Có thể dùng chốt hồi thay chốt đẩy không?

Hai chi tiết có chức năng khác nhau và được thiết kế cho các vị trí làm việc khác nhau.

• Chốt đẩy phải tiếp xúc trực tiếp với sản phẩm và thường yêu cầu bề mặt đầu phù hợp với vùng tạo hình.
• Chốt hồi chủ yếu chịu nhiệm vụ truyền lực để hồi tấm ejector.

6. Hỏng chốt hồi và chốt đẩy gây ra hiện tượng gì?

Khi chốt đẩy hỏng:

• Sản phẩm khó tháo khỏi khuôn.
• Xuất hiện vết đẩy bất thường.
• Chốt có thể cong, gãy hoặc kẹt.

Khi chốt hồi hỏng:

• Cụm ejector không hồi hết.
• Chốt đẩy có thể còn nhô vào lòng khuôn.
• Khuôn có nguy cơ va chạm khi đóng.
• Tấm đẩy có thể bị lệch hoặc kẹt.

7. Khi thay thế cần kiểm tra gì?

Với cả hai loại chốt, nên kiểm tra:

• Đường kính thân.
• Chiều dài.
• Kích thước đầu chốt.
• Kiểu lắp.
• Vật liệu và độ cứng theo đúng series.
• Tình trạng lỗ dẫn và tấm ejector.

-> Không nên thay chỉ dựa vào đường kính vì hai chốt cùng kích thước danh nghĩa nhưng khác series có thể không tương thích.
