Chốt Đẩy Thẳng EPJ Là Gì? Cấu Tạo, Đặc Điểm Và Cách Chọn

Chốt đẩy thẳng EPJ là một dòng ejector pin dùng trong hệ thống đẩy của khuôn ép nhựa. Theo hệ sản phẩm MISUMI, EPJ thuộc nhóm chốt đẩy thẳng kiểu JIS, sử dụng thép tương đương SKD61 và được xử lý thấm nitơ để tăng độ cứng bề mặt và khả năng chống mài mòn.

EPJ được dùng để truyền lực từ tấm đẩy tới sản phẩm sau khi khuôn mở, giúp sản phẩm tách khỏi lõi hoặc bề mặt khuôn.

Xem kiến thức nền tại:
Chốt đẩy là gì? Cấu tạo, nguyên lý và ứng dụng trong khuôn ép nhựa.

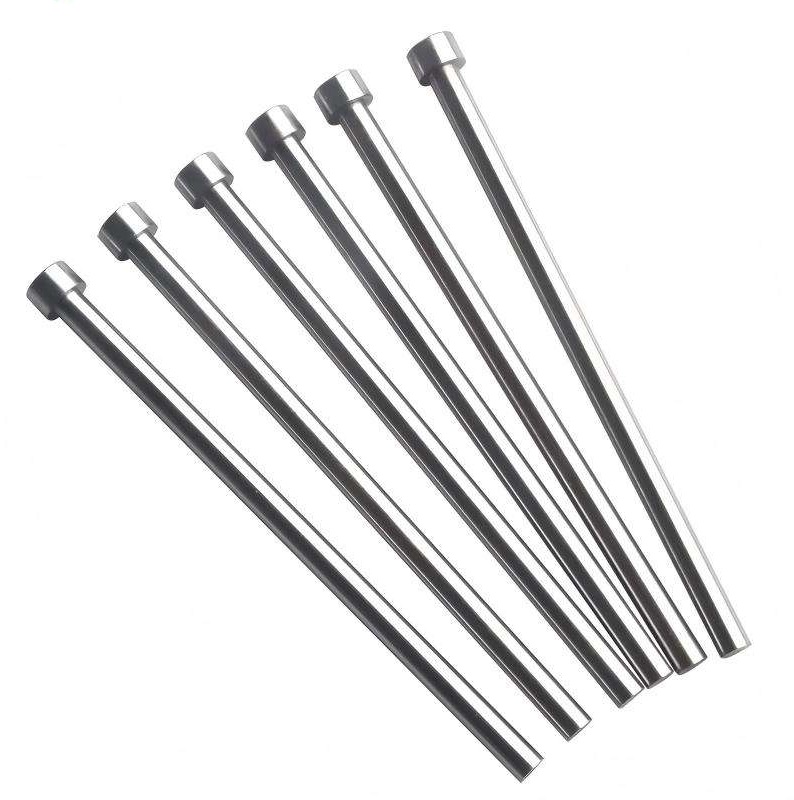

Chốt đẩy thẳng EPJ

1. Chốt đẩy EPJ có cấu tạo như thế nào?

Chốt EPJ có cấu tạo cơ bản gồm:

• Đầu chốt: được giữ trong cụm tấm đẩy.
• Thân chốt: phần trụ dài chuyển động trong lỗ dẫn hướng.
• Mặt đầu làm việc: phần tiếp xúc với sản phẩm nhựa khi đẩy.

-> Khác với một số dòng đầu mỏng, EPJ sử dụng đầu dày theo kiểu JIS 6 hoặc 8mm, tùy kích thước của từng mã.

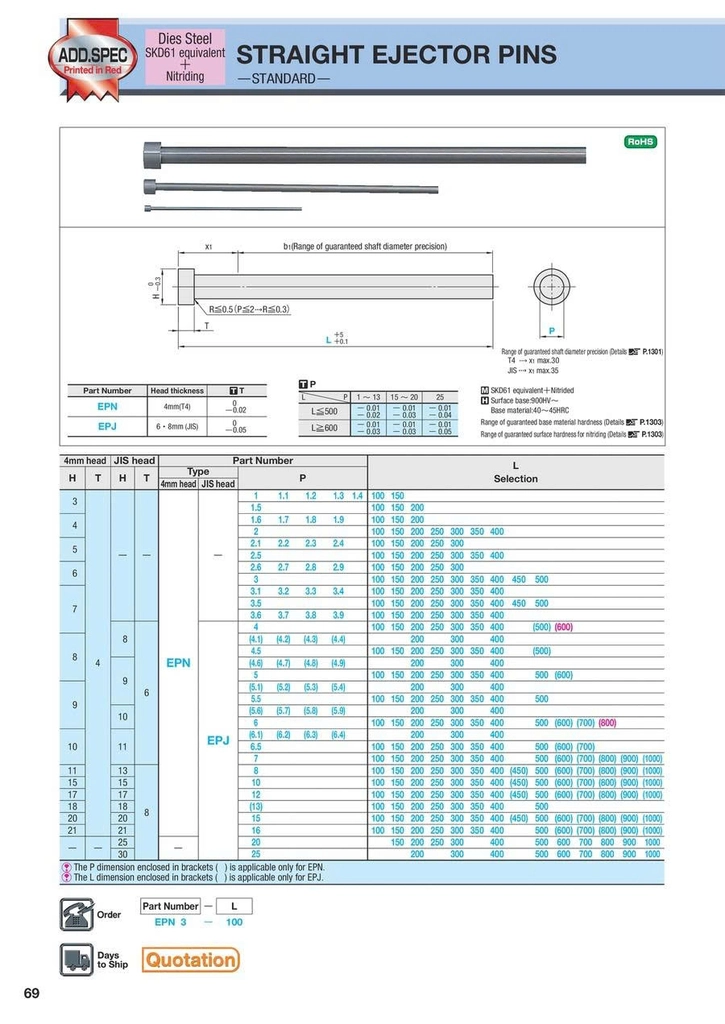

2. Thông số kỹ thuật đặc trưng của EPJ

Loại	Chốt đẩy thẳng
Series	EPJ
Tiêu chuẩn đầu	Kiểu JIS
Vật liệu	SKD61 tương đương
Xử lý bề mặt	Thấm nitơ
Độ cứng bề mặt tham khảo	≥ 900 HV
Độ cứng vật liệu nền tham khảo	40–45 HRC
Chiều dày đầu chốt	6 hoặc 8mm tùy kích thước

Lưu ý: đường kính, chiều dài, dung sai và kích thước đầu thay đổi theo từng mã EPJ. Khi đặt hàng cần tra đúng bảng kích thước của series cụ thể.

3. Vì sao EPJ sử dụng SKD61 + thấm nitơ?

SKD61 là nhóm thép làm việc nóng được sử dụng phổ biến cho các chi tiết khuôn cần khả năng chịu nhiệt và độ bền cơ học tốt.

Với EPJ, bề mặt được thấm nitơ để tạo lớp cứng bên ngoài. Điều này giúp tăng khả năng chống mài mòn tại vùng thân chốt thường xuyên trượt trong lỗ dẫn hướng.

Điểm cần lưu ý là độ cứng bề mặt và độ cứng lõi không giống nhau. Catalogue MISUMI công bố EPJ có bề mặt khoảng 900 HV trở lên, trong khi vật liệu nền ở khoảng 40–45 HRC.

4. Ứng dụng của chốt đẩy EPJ

Chốt đẩy EPJ được sử dụng trong:

• Khuôn ép nhựa.
• Hệ thống đẩy sản phẩm.
• Cơ cấu đẩy cần chốt dạng tròn, thẳng.
• Các vị trí cần khả năng chống mài mòn bề mặt tốt.

-> EPJ phù hợp với nhiều vị trí đẩy thông thường khi hình dạng sản phẩm không yêu cầu chốt bậc hoặc chốt dẹt.

Ví dụ:  EPJ8-150

• EPJ: series chốt đẩy thẳng kiểu JIS.
• 8: đường kính thân danh nghĩa 8mm.
• 150: chiều dài tổng 150mm.

-> Khi thay thế không nên chỉ dựa vào đường kính. Cần kiểm tra đầy đủ series, đường kính, chiều dài và kiểu đầu chốt.

5. EPJ khác EPN ở điểm nào?

Chốt EPJ và chốt EPN đều thuộc nhóm chốt đẩy thẳng SKD61 tương đương + thấm nitơ trong hệ MISUMI, nhưng khác nhau chủ yếu ở kiểu đầu chốt.

• EPN: đầu dày 4mm.
• EPJ: đầu dày kiểu JIS 6 hoặc 8mm.

=> Do đó không nên thay EPJ bằng EPN chỉ vì đường kính thân và chiều dài giống nhau. Cần kiểm tra kích thước phần đầu và kết cấu tấm giữ chốt.

6. Lưu ý khi sử dụng EPJ

• Không để thân chốt bị cong hoặc làm việc lệch trục.
• Kiểm tra độ thẳng của lỗ dẫn hướng.
• Không tự ý mài giảm đường kính thân tại vùng làm việc nếu chưa đánh giá ảnh hưởng tới lớp bề mặt.
• Giữ lỗ chốt sạch, tránh phoi và dị vật gây kẹt.
• Kiểm tra chiều dài thực tế trước khi thay thế.

Với chốt đã xử lý bề mặt, gia công lại tại vùng làm việc có thể làm thay đổi lớp bề mặt ban đầu. Nếu cần gia công, nên xác định rõ vùng cho phép theo catalogue.

7. Câu hỏi thường gặp về EPJ

• EPJ là chốt đẩy loại gì?

EPJ là chốt đẩy thẳng kiểu JIS trong hệ sản phẩm MISUMI.

• EPJ làm bằng vật liệu gì?

Theo catalogue MISUMI, EPJ sử dụng vật liệu tương đương SKD61 và được xử lý thấm nitơ.

• EPJ có đầu dày bao nhiêu?

EPJ sử dụng đầu dày kiểu JIS 6 hoặc 8mm tùy kích thước cụ thể.

• EPJ và EPN có giống nhau không?

Không hoàn toàn. Hai dòng có nhiều điểm tương đồng về vật liệu và xử lý bề mặt, nhưng khác kiểu và chiều dày đầu chốt.

8. Mua chốt đẩy EPJ tại SUN VIỆT

SUN VIỆT cung cấp nhiều kích thước chốt đẩy thẳng EPJ phục vụ khuôn ép nhựa.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

EPJ + đường kính + chiều dài + số lượng

Ví dụ:

• EPJ8-150 – 20 chiếc.
• EPJ12-100 – 10 chiếc.
• EPJ16-200 – 5 chiếc.

Nếu chưa xác định được series, khách hàng có thể gửi hình ảnh, đường kính thân, chiều dài và kích thước đầu chốt để SUN VIỆT hỗ trợ đối chiếu.
