Chốt Đẩy Dẹt Là Gì? Cấu Tạo, Ứng Dụng Và Cách Chọn

Chốt đẩy dẹt (Blade Ejector Pin / Flat Ejector Pin) là loại chốt đẩy có phần đầu làm việc dạng dẹt hoặc chữ nhật thay vì dạng tròn. Loại chốt này thường được sử dụng trong khuôn ép nhựa tại những vị trí hẹp, gân mỏng hoặc khu vực mà chốt đẩy tròn khó bố trí.

Điểm đặc trưng của chốt đẩy dẹt là phần tiếp xúc sản phẩm được xác định theo chiều rộng và chiều dày, giúp đưa lực đẩy vào những vùng có tiết diện nhỏ hoặc kéo dài.

Xem kiến thức nền tại:
Chốt đẩy là gì? Cấu tạo, nguyên lý và ứng dụng trong khuôn ép nhựa.

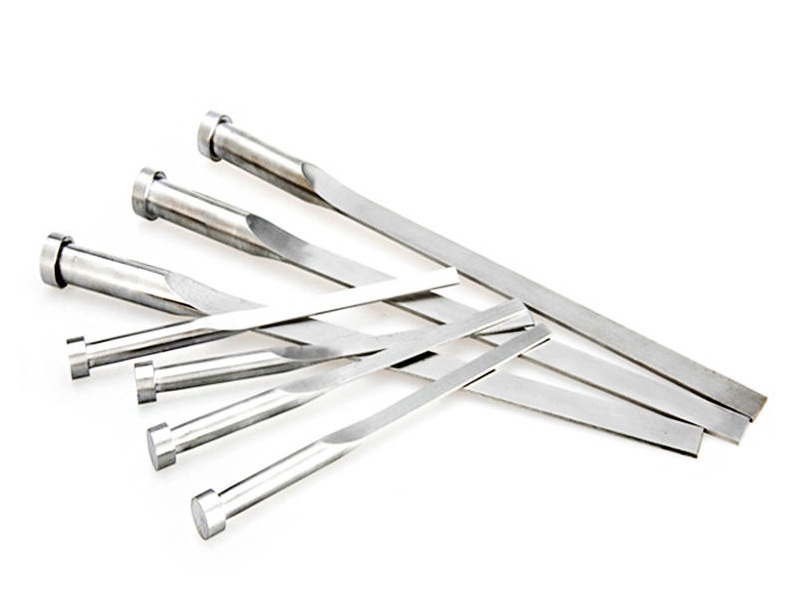

Chốt đẩy dẹt

1. Cấu tạo của chốt đẩy dẹt

Một chốt đẩy dẹt thường gồm:

• Đầu chốt: được giữ trong cụm tấm đẩy.
• Thân chốt: phần dẫn hướng và truyền lực.
• Vùng chuyển tiếp: nối phần thân với phần làm việc dạng dẹt.
• Đầu dẹt: phần tiếp xúc trực tiếp với sản phẩm.

Khác với chốt tròn chỉ cần quan tâm chủ yếu tới đường kính, phần đầu của chốt dẹt thường được xác định bởi hai kích thước như P và W hoặc chiều rộng × chiều dày, tùy quy ước của từng hãng.

2. Chốt đẩy dẹt dùng khi nào?

Chốt đẩy dẹt thường được lựa chọn khi hình dạng sản phẩm không thuận lợi cho chốt tròn, ví dụ:

• Gân nhựa hẹp và dài.
• Vách hoặc mép sản phẩm có diện tích bố trí nhỏ.
• Vị trí cần diện tích tiếp xúc kéo dài theo một hướng.
• Khu vực không đủ không gian để bố trí chốt tròn có đường kính phù hợp.

Nhờ đầu làm việc dạng bản, chốt dẹt có thể tận dụng những vị trí mà chốt tròn khó tiếp cận.

3. Chốt đẩy dẹt khác chốt đẩy tròn thế nào?

Đặc điểm	Chốt đẩy tròn	Chốt đẩy dẹt
Hình dạng đầu làm việc	Tròn	Dẹt / chữ nhật
Kích thước chính	Đường kính	Chiều rộng × chiều dày
Vị trí bố trí	Vùng có đủ diện tích cho đầu tròn	Gân, rãnh hoặc vị trí hẹp
Khả năng chống xoay	Hình tròn ít nhạy với góc xoay	Cần kiểm soát hướng làm việc

4. Vì sao chốt đẩy dẹt cần kiểm soát chống xoay?

Đây là điểm rất khác so với chốt tròn, yếu tố đặc trưng khi sử dụng chốt dẹt,

-> Phần đầu có hình chữ nhật hoặc dạng bản, nếu chốt bị xoay quanh trục thì mặt đẩy có thể không còn trùng với vị trí thiết kế trên sản phẩm => Vì vậy khi sử dụng chốt đẩy dẹt cần kiểm soát hướng lắp và cơ cấu chống xoay phù hợp với kết cấu khuôn.

5. Vật liệu của chốt đẩy dẹt

Không nên mặc định mọi chốt đẩy dẹt đều làm từ một loại thép.

Ví dụ, MISUMI có các dòng flat ejector pin sử dụng vật liệu tương đương EN 1.3343, thuộc nhóm thép gió HSS. Một số dòng khác có vật liệu hoặc xử lý bề mặt khác tùy series

Meusburger cũng cung cấp blade ejector pin với nhiều phiên bản như:

• Loại tôi cứng toàn bộ.
• Loại thấm nitơ và oxy hóa.
• Loại phủ DLC.
• Loại lưỡi tiêu chuẩn hoặc lưỡi dài.

Do đó khi thay thế cần kiểm tra đúng series, vật liệu và xử lý bề mặt, không chỉ đo kích thước bên ngoài.

6. Cách chọn kích thước chốt đẩy dẹt

Khi chọn chốt dẹt cần kiểm tra nhiều thông số hơn chốt tròn:

• Chiều rộng phần đầu.
• Chiều dày phần đầu.
• Đường kính hoặc kích thước phần thân.
• Chiều dài tổng.
• Chiều dài phần dẹt.
• Hình dạng góc đầu.
• Vật liệu.
• Dung sai kích thước.

7. Chốt đẩy dẹt và chốt đẩy bậc khác nhau thế nào?

Chốt đẩy bậc vẫn có đầu làm việc dạng tròn nhưng đường kính phần đầu nhỏ hơn phần thân.

Chốt đẩy dẹt có đầu làm việc dạng chữ nhật hoặc bản mỏng.

Có thể hiểu đơn giản:

• Vị trí cần đầu tròn nhỏ → cân nhắc chốt đẩy bậc.
• Vị trí dạng gân hoặc khe hẹp kéo dài → cân nhắc chốt đẩy dẹt.

Tuy nhiên lựa chọn cuối cùng vẫn phụ thuộc lực đẩy, hình dạng sản phẩm và kết cấu khuôn.

8. Những lỗi thường gặp với chốt đẩy dẹt

Do hình dạng đặc biệt, chốt dẹt có thể gặp một số vấn đề như:

• Phần lưỡi bị cong.
• Chốt bị xoay sai hướng.
• Gãy tại vùng chuyển tiếp.
• Mài mòn một phía.
• Kẹt trong rãnh dẫn hướng.
• Mặt đầu không còn khớp với biên dạng sản phẩm.

-> Nếu chốt thường xuyên bị cong hoặc gãy, cần kiểm tra lại độ thẳng của rãnh dẫn, chiều dài phần dẹt, lực đẩy và tải ngang thay vì chỉ thay chốt mới.

9. Lưu ý khi gia công chốt đẩy dẹt

Nhiều chốt đẩy dẹt được cung cấp với kích thước để người làm khuôn hoàn thiện đầu chốt theo biên dạng sản phẩm.

Tuy nhiên cần lưu ý:

• Không gia công vượt vùng cho phép của series.
• Không làm giảm tiết diện phần lưỡi quá mức.
• Giữ đúng hướng của đầu dẹt sau khi gia công.
• Kiểm tra ảnh hưởng tới lớp xử lý bề mặt nếu chốt đã được phủ hoặc thấm.

10. Khi nào nên dùng chốt dẹt thay chốt tròn?

Các doanh nghiệp có thể cân nhắc chốt dẹt khi:

• Không đủ không gian cho chốt tròn.
• Sản phẩm có gân mỏng hoặc khe hẹp.
• Cần mặt tiếp xúc dài theo một hướng.
• Đầu chốt cần gia công theo biên dạng đặc biệt.

=> Không nên dùng chốt dẹt chỉ với mục đích làm dấu đẩy nhỏ hơn nếu kết cấu thực tế không cần tới hình dạng này.

11. Mua chốt đẩy dẹt tại SUN VIỆT

SUN VIỆT cung cấp các dòng chốt đẩy dùng trong khuôn ép nhựa, bao gồm chốt đẩy thẳng, chốt đẩy bậc và chốt đẩy dẹt với nhiều kích thước và vật liệu.

Khi yêu cầu báo giá chốt đẩy dẹt, khách hàng nên cung cấp:

• Mã sản phẩm hoặc series nếu có.
• Kích thước phần dẹt: rộng × dày.
• Kích thước thân.
• Chiều dài tổng.
• Chiều dài phần dẹt.
• Vật liệu hoặc xử lý bề mặt.
• Số lượng.

Nếu chưa xác định được mã, có thể gửi bản vẽ hoặc ảnh kèm kích thước để SUN VIỆT hỗ trợ đối chiếu.
