Chốt Đẩy Bậc Là Gì? Cấu Tạo, Đặc Điểm Và Cách Chọn

Chốt đẩy bậc (Stepped Ejector Pin) là loại chốt đẩy có phần thân và phần đầu làm việc khác đường kính. So với chốt đẩy thẳng, chốt đẩy bậc cho phép sử dụng một đầu đẩy nhỏ hơn trong khi phần thân phía sau vẫn giữ kích thước lớn hơn để đảm bảo độ cứng vững.

Loại chốt này thường được sử dụng trong khuôn ép nhựa khi vị trí đẩy nhỏ, không đủ không gian cho chốt tròn có cùng đường kính toàn thân hoặc khi kết cấu sản phẩm yêu cầu đầu đẩy có kích thước nhỏ.

Xem kiến thức nền tại:
Chốt đẩy là gì? Cấu tạo, nguyên lý và ứng dụng trong khuôn ép nhựa.

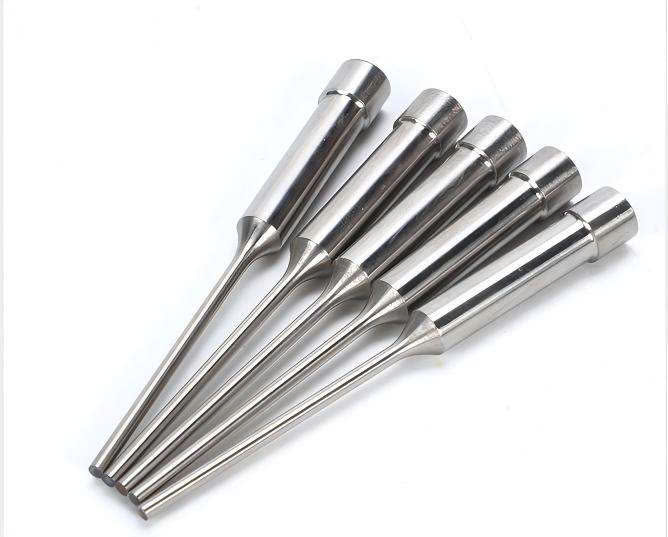

Chốt đẩy bậc

1. Cấu tạo của chốt đẩy bậc

 Chốt đẩy bậc thường gồm các phần chính:

• Đầu chốt: được giữ trong tấm đẩy.
• Thân chốt: phần có đường kính lớn hơn, giúp dẫn hướng và tăng độ cứng.
• Phần bậc: vùng chuyển tiếp giữa thân lớn và phần đầu nhỏ.
• Đầu làm việc: phần có đường kính nhỏ hơn và tiếp xúc trực tiếp với sản phẩm.

=> Trong catalogue MISUMI, stepped ejector pin được thể hiện bằng các kích thước riêng cho đường kính thân, đường kính đầu nhỏ, chiều dài phần bậc và chiều dài tổng. Điều này cho thấy khi đặt hàng không thể chỉ cung cấp một đường kính và một chiều dài như chốt thẳng thông thường.

2. Vì sao chốt đẩy bậc có phần đầu nhỏ?

Phần đầu nhỏ giúp đưa lực đẩy tới những khu vực mà chốt đường kính lớn khó bố trí, ví dụ:

• Gân nhựa hẹp.
• Vùng boss nhỏ.
• Khu vực có ít không gian lắp.
• Vị trí cần hạn chế kích thước dấu chốt đẩy.

-> Tuy nhiên, đường kính đầu càng nhỏ thì khả năng chịu uốn càng cần được kiểm soát. Không nên giảm đường kính đầu chỉ để tránh dấu đẩy mà bỏ qua độ cứng vững của chốt.

3. Chốt đẩy bậc khác chốt đẩy thẳng như thế nào?

Đặc điểm	Chốt đẩy thẳng	Chốt đẩy bậc
Đường kính thân	Tương đối đồng đều	Có ít nhất hai đường kính làm việc
Đầu tiếp xúc sản phẩm	Thường cùng đường kính thân	Nhỏ hơn phần thân
Không gian bố trí	Phù hợp vị trí thông thường	Phù hợp vị trí hẹp hoặc đầu đẩy nhỏ
Kích thước cần kiểm tra	Đường kính và chiều dài	Đường kính thân, đầu nhỏ, chiều dài bậc và chiều dài tổng

4. Vật liệu chốt đẩy bậc

Không phải mọi chốt đẩy bậc đều dùng cùng một vật liệu, tùy vào môi trường làm việc, không gian và yêu cầu của sản phẩm: SKD61, SKD51, SKD11…

5. Chốt đẩy bậc thường dùng ở đâu?

Chốt đẩy bậc phù hợp với:

• Khuôn ép nhựa có gân hẹp.
• Vùng sản phẩm có boss nhỏ.
• Vị trí cần đầu đẩy nhỏ nhưng thân chốt vẫn cần độ cứng.
• Kết cấu có không gian giới hạn quanh vị trí đẩy.
• Các vị trí không phù hợp với chốt thẳng đường kính lớn.

6. Khi nào nên chọn chốt đẩy bậc?

Chốt đẩy bậc nên được cân nhắc khi chốt đẩy thẳng không đáp ứng tốt về không gian hoặc kích thước đầu tiếp xúc.

Trình tự lựa chọn nên là:

Vị trí đẩy → đường kính đầu nhỏ → đường kính thân → chiều dài phần bậc → chiều dài tổng → vật liệu → dung sai.

Không nên chỉ chọn theo đường kính đầu nhỏ vì phần thân, chiều dài bậc và bán kính chuyển tiếp cũng ảnh hưởng tới khả năng làm việc của chốt.

7. Lưu ý tại vùng chuyển tiếp của chốt bậc

Vùng chuyển tiếp giữa đường kính lớn và đường kính nhỏ là vị trí cần đặc biệt chú ý.

Nếu phần đầu nhỏ quá dài, chốt bị lệch trục hoặc lực đẩy quá lớn, ứng suất uốn có thể tăng tại khu vực này.

Vì vậy cần:

• Giữ chốt làm việc đúng trục.
• Không chọn đường kính đầu nhỏ hơn mức cần thiết.
• Kiểm tra chiều dài phần đầu nhỏ.
• Đảm bảo lỗ dẫn hướng đúng tâm.
• Tránh để chốt chịu tải ngang.

8. Cách đọc kích thước chốt đẩy bậc

Khác với chốt thẳng như EPJ8-150, một chốt bậc thường cần nhiều thông số hơn để xác định chính xác.

Các thông số thường cần quan tâm gồm:

• D: đường kính phần thân.
• P: đường kính phần đầu nhỏ.
• L: chiều dài tổng.
• N/F/S: các chiều dài liên quan tới vị trí bậc tùy series.
• T: chiều dày đầu chốt.

-> Ký hiệu cụ thể thay đổi theo series của nhà sản xuất, vì vậy cần sử dụng đúng bản vẽ catalogue của mã đang chọn.

9. Chốt đẩy bậc có dễ gãy hơn chốt thẳng không?

Không thể kết luận chỉ dựa vào hình dạng.

Tuy nhiên phần đầu nhỏ của chốt bậc có tiết diện thấp hơn, vì vậy nếu lựa chọn sai kích thước, đầu quá dài, chốt bị lệch hoặc chịu tải ngang thì nguy cơ cong hoặc gãy có thể tăng.

Điểm quan trọng là chọn đúng tỷ lệ kích thước và đảm bảo hệ thống đẩy chuyển động thẳng, ổn định.

10. Câu hỏi thường gặp về chốt đẩy bậc

• Chốt đẩy bậc là gì?

Đây là loại ejector pin có phần đầu làm việc nhỏ hơn phần thân, tạo thành một hoặc nhiều bậc đường kính.

• Chốt đẩy bậc dùng khi nào?

Loại này phù hợp khi vị trí đẩy hẹp hoặc cần đầu đẩy nhỏ nhưng vẫn muốn giữ phần thân lớn hơn để tăng độ cứng.

• Chốt đẩy bậc có phải luôn làm bằng SKH51 không?

Không. Một số series MISUMI dùng SKH51 equivalent, nhưng vật liệu phụ thuộc từng dòng và nhà sản xuất.

• Có thể thay chốt đẩy thẳng bằng chốt đẩy bậc không?

Không nên coi là thay thế trực tiếp. Cần kiểm tra vị trí đẩy, lực, kích thước phần đầu, chiều dài bậc và kết cấu dẫn hướng.

11. Mua chốt đẩy bậc tại SUN VIỆT

SUN VIỆT cung cấp nhiều loại chốt đẩy bậc dùng trong khuôn ép nhựa, bao gồm các dòng vật liệu SKH51 và các series có kích thước khác nhau.

Khi yêu cầu báo giá nên cung cấp:

• Mã sản phẩm nếu có.
• Đường kính thân.
• Đường kính đầu nhỏ.
• Chiều dài tổng.
• Chiều dài phần bậc.
• Vật liệu hoặc series.
• Số lượng.

Nếu chưa xác định được mã, khách hàng có thể gửi hình ảnh hoặc bản vẽ kích thước để SUN VIỆT hỗ trợ đối chiếu.
