Bạc Dẫn Hướng Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Bạc dẫn hướng (Guide Bush / Guide Bushing) là chi tiết làm việc cùng trục dẫn hướng để định hướng chuyển động giữa các tấm khuôn. Bạc giúp duy trì độ đồng tâm, giảm ma sát trực tiếp lên tấm khuôn và hỗ trợ khuôn đóng mở ổn định.

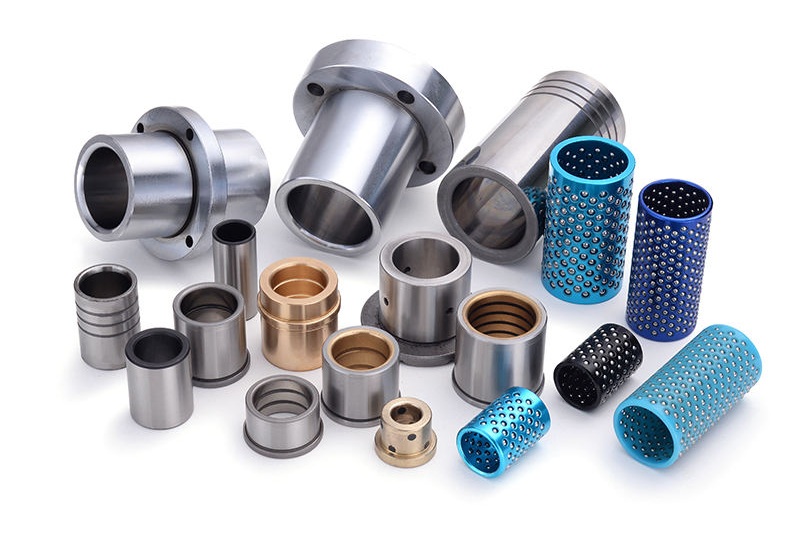

Các loại bạc dẫn hướng phổ biến

1. Bạc dẫn hướng là gì?

Bạc dẫn hướng thường được lắp cố định trong một tấm khuôn, trong khi trục dẫn hướng trượt hoặc chuyển động qua lòng bạc. Cặp trục – bạc tạo thành hệ dẫn hướng giúp các tấm khuôn chuyển động đúng vị trí.

Tùy từng series, bạc dẫn hướng có thể gồm:

• Thân bạc dạng trụ.
• Lỗ dẫn hướng chính xác.
• Vai định vị hoặc dạng bạc thẳng.
• Rãnh dầu hoặc vùng chứa chất bôi trơn ở một số loại.

-> Kích thước, dung sai và kiểu lắp phụ thuộc vào từng dòng sản phẩm, không nên sử dụng một thông số chung cho mọi loại bạc.

Nguyên lý làm việc của bạc dẫn hướng

Khi khuôn đóng hoặc mở, trục dẫn hướng chuyển động trong lòng bạc. Bạc giữ hướng chuyển động của trục, hạn chế sai lệch ngang và giảm mài mòn trực tiếp lên tấm khuôn.

Độ ổn định của hệ dẫn hướng phụ thuộc vào sự phù hợp giữa đường kính trục, đường kính trong của bạc, dung sai và điều kiện bôi trơn.

2. Các loại bạc dẫn hướng thường gặp

• Bạc dẫn hướng có vai: dễ định vị trên tấm khuôn.
• Bạc dẫn hướng thẳng: kết cấu gọn, thường lắp ép.
• Bạc có rãnh dầu: hỗ trợ duy trì chất bôi trơn.
• Bạc tự bôi trơn: dùng vật liệu hoặc kết cấu hỗ trợ giảm ma sát.
• Bạc bi: dùng cùng trục và vòng bi dẫn hướng trong các cơ cấu yêu cầu ma sát thấp.

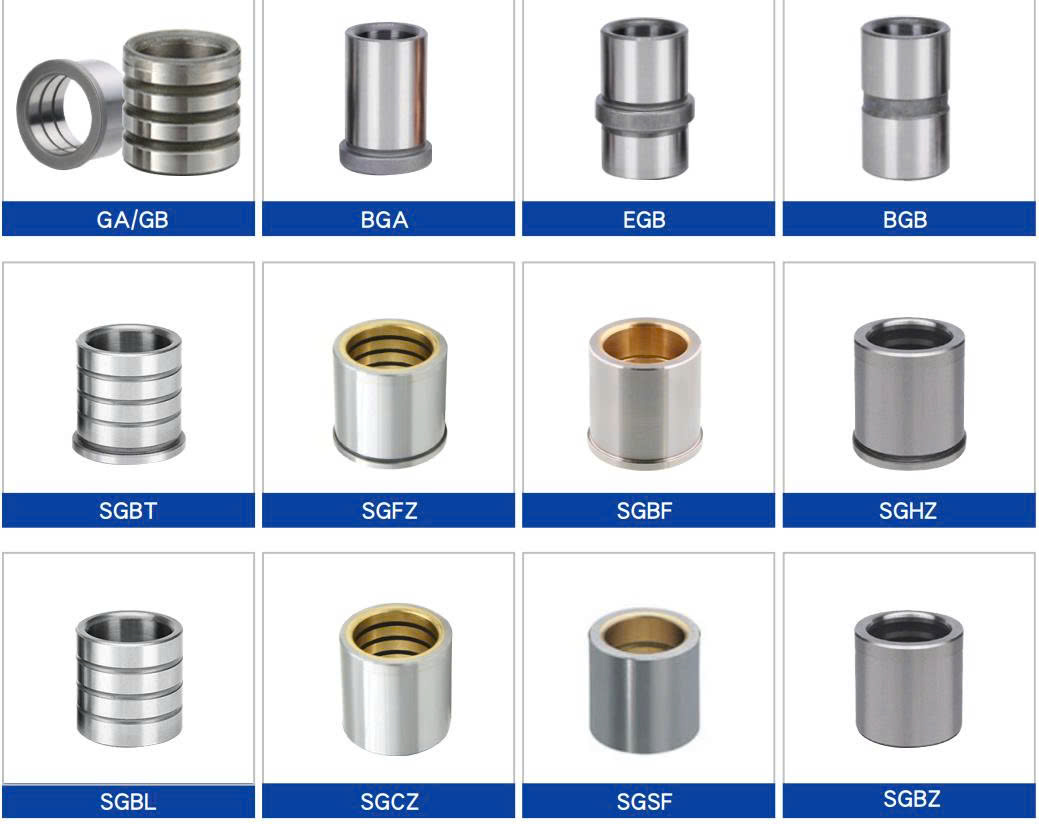

Các loại bạc dẫn hướng phổ biến

3. Bạc dẫn hướng được dùng ở đâu?

Bạc dẫn hướng thường được sử dụng trong:

• Khuôn ép nhựa.
• Khuôn dập kim loại.
• Cụm stripper plate.
• Cụm ejector plate.
• Đồ gá và cơ cấu cơ khí cần chuyển động thẳng chính xác.

Khi lựa chọn bạc dẫn hướng cần kiểm tra:

Loại trục dẫn hướng → đường kính trục → kiểu bạc → chiều dài bạc → dung sai → kiểu lắp → điều kiện bôi trơn.

-> Không nên chỉ chọn bạc theo đường kính danh nghĩa. Cần đối chiếu đúng series và loại trục đi kèm để đảm bảo khả năng lắp và chuyển động.

4. Khi nào bạc dẫn hướng cần thay?

Nên kiểm tra bạc khi xuất hiện:

• Độ rơ giữa trục và bạc tăng.
• Lòng bạc bị xước hoặc mòn không đều.
• Khuôn đóng mở có hiện tượng rung hoặc lệch.
• Trục dẫn hướng bị mòn lệch một phía.
• Cơ cấu dẫn hướng phát sinh ma sát lớn hoặc kẹt.

Khi bạc bị mòn, nên kiểm tra đồng thời trục dẫn hướng vì hai chi tiết làm việc thành một cặp.
