Trục Dẫn Hướng Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Khuôn

Trục dẫn hướng (Guide Pillar / Guide Pin / Leader Pin) là chi tiết dùng để định hướng chuyển động tương đối giữa các tấm khuôn, giúp các bộ phận đóng mở đúng tâm và duy trì độ ổn định trong quá trình làm việc.

Trong hệ khuôn, trục dẫn hướng thường làm việc cùng bạc dẫn hướng. Meusburger mô tả hệ dẫn hướng tiêu chuẩn là tổ hợp gồm guide pillar, guide bush và centring bush để dẫn hướng hai nửa khuôn.

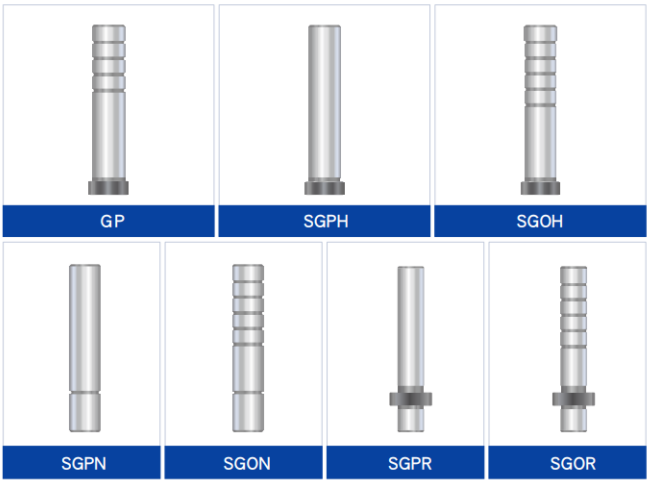

Các mẫu trụ dẫn hướng phổ biến

1. Trục dẫn hướng là gì?

Trục dẫn hướng là chi tiết dạng trụ, được lắp cố định trên một tấm khuôn và trượt trong bạc dẫn hướng ở tấm đối diện.

Nhiệm vụ chính của trục dẫn hướng là:

• Giữ hai phần khuôn đóng mở đúng tâm.
• Hạn chế sai lệch ngang giữa các tấm.
• Hỗ trợ duy trì độ chính xác của cơ cấu khuôn.
• Giảm tải lệch lên các chi tiết khác.

2. Cấu tạo cơ bản của trục dẫn hướng

Tùy series, trục dẫn hướng có thể có hình dạng khác nhau nhưng thường gồm:

• Phần lắp cố định: được ép hoặc giữ trong tấm khuôn.
• Phần dẫn hướng: bề mặt trụ chính xác làm việc với bạc.
• Đầu dẫn: thường được vát hoặc bo để hỗ trợ đi vào bạc khi khuôn đóng.
• Vai hoặc đầu chốt: có ở một số loại để định vị và cố định trục.

MISUMI hiện có nhiều dạng leader pin như loại plain with head, loại straight plain và các biến thể dùng cho điều kiện đặc biệt.

3. Nguyên lý hoạt động

Khi khuôn đóng, đầu trục dẫn hướng đi vào bạc dẫn hướng trước khi các bề mặt làm việc chính tiếp xúc hoàn toàn.

Trong quá trình đó:

• Trục bắt đầu đi vào bạc.
• Bạc giữ hướng chuyển động của trục.
• Hai tấm khuôn được căn tương đối đúng tâm.
• Khuôn tiếp tục đóng tới vị trí làm việc.

Khi khuôn mở, trục trượt ngược ra khỏi bạc theo cùng hướng dẫn.

4. Trục dẫn hướng thường dùng ở đâu?

Trục dẫn hướng được sử dụng trong nhiều hệ thống:

• Khuôn ép nhựa.
• Khuôn dập.
• Bộ dẫn hướng stripper.
• Bộ dẫn hướng cụm ejector.
• Đồ gá và cơ cấu cơ khí cần định tâm chuyển động.

MISUMI cũng có nhóm ejector leader pins riêng cho hệ dẫn hướng cụm đẩy với nhiều kiểu lắp và nhiều loại bạc tương ứng.

5. Trục dẫn hướng và bạc dẫn hướng làm việc với nhau thế nào?

Trục và bạc tạo thành một cặp ma sát trượt hoặc dẫn hướng bi tùy thiết kế.

Trục có nhiệm vụ tạo bề mặt định hướng, còn bạc giúp:

• Giữ tâm chuyển động.
• Giảm mài mòn trực tiếp lên tấm khuôn.
• Thuận tiện thay thế khi bề mặt dẫn hướng bị mòn.
• Duy trì khe hở lắp phù hợp.

Meusburger cung cấp cả bạc thường, bạc tự bôi trơn và hệ dẫn hướng bi, cho thấy cặp trục–bạc cần được chọn theo đúng điều kiện ma sát và tải thực tế.

6. Các dạng trục dẫn hướng phổ biến

• Trục có đầu: thuận tiện định vị trong tấm.
• Trục thẳng: phù hợp kiểu ép lắp hoặc kết cấu gọn.
• Trục có rãnh dầu: hỗ trợ giữ chất bôi trơn.
• Trục dùng cho cụm đẩy: dẫn hướng ejector plate.
• Trục dùng với bạc bi: cho cơ cấu cần ma sát thấp và chuyển động chính xác.

Không nên coi các loại này là thay thế trực tiếp cho nhau nếu chưa đối chiếu đường kính, dung sai, kiểu lắp và loại bạc đi kèm.

7. Vì sao trục dẫn hướng bị mòn hoặc xước?

Mài mòn thường liên quan tới:

• Thiếu bôi trơn.
• Trục và bạc không đồng tâm.
• Khe hở lắp không phù hợp.
• Dị vật hoặc phoi lọt vào vùng trượt.
• Tải ngang lớn.
• Bề mặt làm việc không phù hợp điều kiện sử dụng.

Lưu ý rằng các phần tử dẫn hướng chịu mài mòn do ma sát khi khuôn đóng mở; hãng có các phiên bản phủ DLC để giảm mài mòn và tăng khả năng trượt, đồng thời cho biết bôi trơn bổ sung có thể tăng tuổi thọ.

8. Cách chọn trục dẫn hướng phù hợp

Khi lựa chọn nên kiểm tra theo trình tự:

Loại khuôn → kiểu dẫn hướng → đường kính trục → chiều dài → kiểu lắp → loại bạc → dung sai → điều kiện bôi trơn.

Không nên chỉ chọn theo đường kính vì hai trục cùng Ø20 mm nhưng khác kiểu lắp, dung sai hoặc series có thể không thay thế được cho nhau.

9. Khi nào cần thay trục dẫn hướng?

Nên kiểm tra hoặc thay khi xuất hiện:

• Thân trục bị xước sâu.
• Đường kính vùng làm việc bị mòn rõ rệt.
• Khuôn đóng mở có độ rơ bất thường.
• Trục bị cong hoặc lệch.
• Bề mặt xuất hiện rỗ hoặc ăn mòn.
• Bạc dẫn hướng mòn làm mất độ đồng tâm.

=> Khi trục bị mòn, nên kiểm tra luôn bạc vì hai chi tiết làm việc thành một cặp.

10. Mua trục dẫn hướng tại SUN VIỆT

SUN VIỆT cung cấp nhiều loại trục và bộ dẫn hướng dùng cho khuôn ép nhựa, khuôn dập và cụm ejector.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Mã sản phẩm nếu có.
• Đường kính trục.
• Chiều dài.
• Kiểu trục: có đầu, thẳng, có rãnh dầu…
• Mã bạc dẫn hướng đang dùng.
• Số lượng.

Nếu chưa xác định được mã, có thể gửi hình ảnh hoặc bản vẽ kích thước để SUN VIỆT hỗ trợ đối chiếu.
