Sửa chữa ren bằng ren cấy Helicoil (ren cấy lò xo) – Phân tích kỹ thuật và giải pháp ứng dụng

Sửa chữa ren bằng ren cấy helicoil, trong bảo trì và sửa chữa cơ khí, hư hỏng lỗ ren là một trong những nguyên nhân phổ biến nhất dẫn đến dừng máy, giảm độ an toàn và tăng chi phí vận hành.

Đặc biệt với các chi tiết làm từ nhôm, gang hoặc hợp kim nhẹ, ren rất dễ bị tuôn, mòn hoặc phá hủy cục bộ sau nhiều chu kỳ tháo lắp.

Một trong những giải pháp sửa ren được sử dụng rộng rãi nhất trên thế giới hiện nay là ren cấy Helicoil (wire thread insert – ren cấy lò xo).

Tuy nhiên, sửa chữa ren bằng Helicoil không chỉ là thao tác cơ khí đơn giản, mà là một bài toán kỹ thuật liên quan đến cơ học liên kết, vật liệu và kiểm soát quy trình thi công.

Bài viết này trình bày toàn diện và có chiều sâu kỹ thuật về việc sửa ren bằng ren cấy Helicoil, từ nguyên lý, điều kiện áp dụng đến giới hạn và rủi ro cần lưu ý.

1. Bản chất kỹ thuật của sửa ren bằng Helicoil

Ren cấy Helicoil là một dây thép có tiết diện hình thoi, được cuốn thành dạng lò xo và tạo ren theo tiêu chuẩn ISO hoặc UNC/UNF.

Khi được lắp vào lỗ đã khoan và taro theo tiêu chuẩn riêng (STI – Screw Thread Insert), Helicoil tạo ra một ren trong bằng thép, cho phép bu lông làm việc với ren cấy thay vì ren trực tiếp trên vật liệu nền (parent material).

Về mặt kỹ thuật, sửa ren bằng Helicoil không phải là “vá ren”, mà là:

• Tái thiết lập hình học ren (thread geometry)
• Thay đổi cơ chế truyền tải lực (load transfer mechanism)
• Nâng cấp bề mặt làm việc của ren từ vật liệu mềm sang thép

Đây là lý do vì sao, nếu thực hiện đúng, độ bền ren sau sửa chữa có thể bằng hoặc cao hơn ren nguyên bản.

2. Cơ học liên kết khi sửa ren bằng Helicoil (Joint Mechanics)

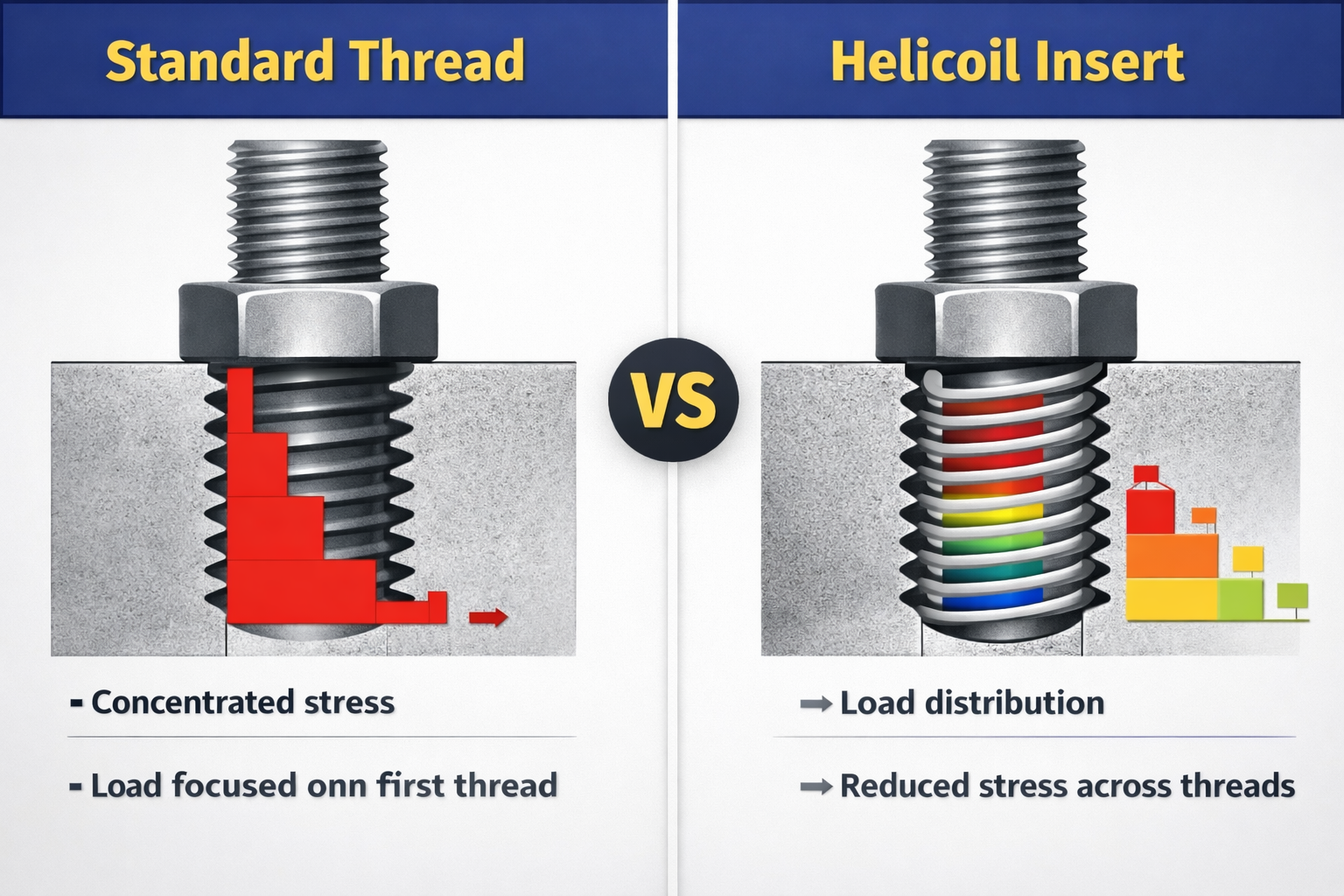

Trong liên kết bu lông, tải trọng không phân bố đều trên toàn bộ chiều dài ren.

Theo phân tích cơ học:

• Ren đầu tiên chịu tải lớn nhất
• Các ren phía sau chịu tải giảm dần
• Khi ren được tạo trực tiếp trên nhôm hoặc gang, ren đầu tiên rất dễ bị phá hủy do tập trung ứng suất (stress concentration).

Ren cấy Helicoil cải thiện vấn đề này bằng cách:

• Phân bố lại tải trọng siết (load distribution)
• Giảm ứng suất cục bộ trên từng bước ren
• Tạo lớp đệm đàn hồi vi mô (micro-elasticity) nhờ cấu trúc lò xo

Chính đặc tính này giúp Helicoil hoạt động hiệu quả trong các ứng dụng có tháo lắp lặp lại và rung động vừa phải.

3. Khi nào nên sửa chữa ren bằng ren cấy Helicoil?

Theo tiêu chuẩn ứng dụng quốc tế, ren cấy Helicoil phù hợp nhất trong các trường hợp:

• Lỗ ren bị tuôn, mòn hoặc phá hủy cục bộ, nhưng thành chi tiết vẫn còn đủ độ dày
• Vật liệu nền là nhôm, gang, hợp kim nhôm hoặc thép có độ cứng trung bình
• Liên kết bu lông không phải kết cấu an toàn cấp cao (non-critical structural joint)
• Cần phục hồi nhanh để giảm thời gian dừng máy
• Chi tiết khó hoặc không kinh tế để thay mới

Trong các trường hợp này, sửa ren bằng Helicoil thường là giải pháp tối ưu về kỹ thuật và chi phí.

4. Các trường hợp KHÔNG nên sửa ren bằng Helicoil

Một tư duy kỹ thuật đúng đắn không chỉ nằm ở việc biết khi nào nên dùng, mà còn phải rõ khi nào không nên dùng.

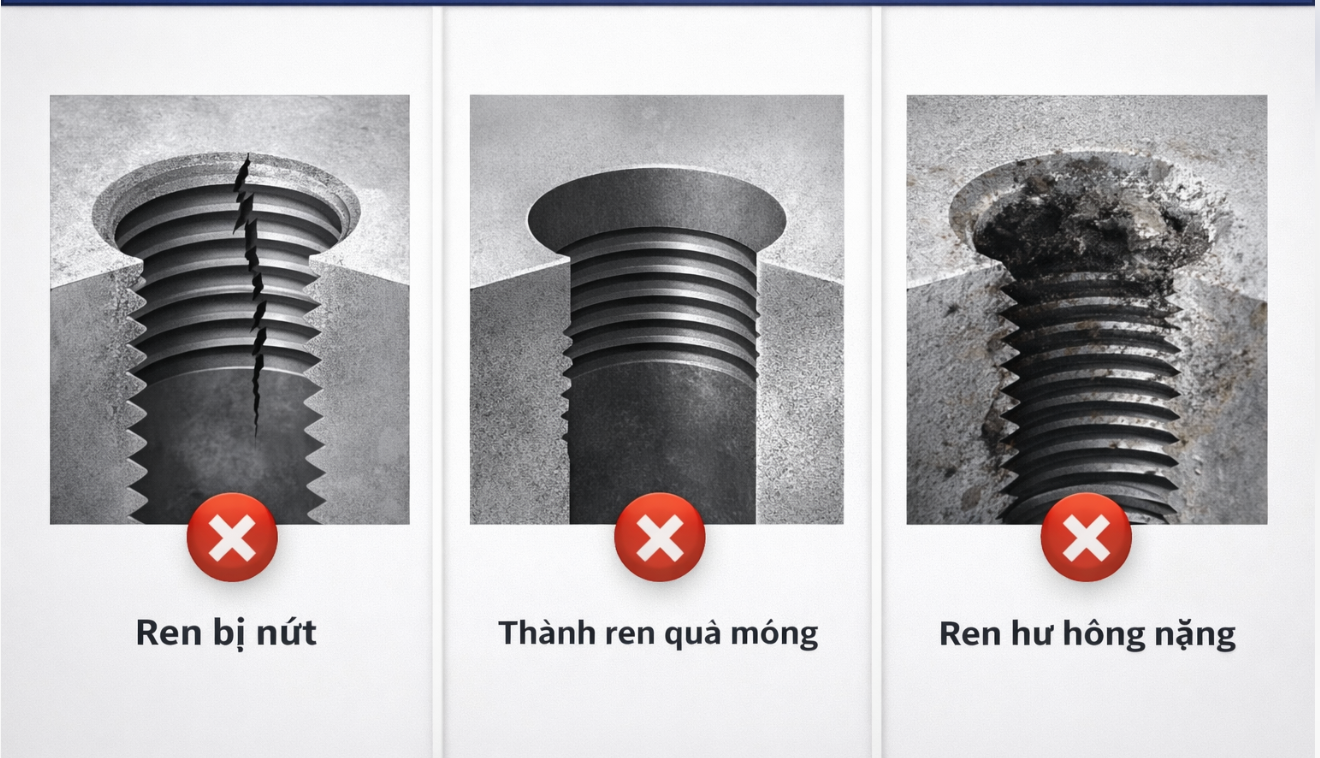

Không khuyến nghị sửa ren bằng Helicoil khi:

• Thành lỗ ren quá mỏng so với đường kính ren (insufficient wall thickness)
• Vật liệu nền đã xuất hiện vết nứt, rỗ sâu hoặc suy giảm cơ tính
• Liên kết chịu tải động lớn, va đập mạnh hoặc rung liên tục (high dynamic load)
• Không thể đảm bảo độ đồng tâm và vuông góc khi khoan – taro (alignment & concentricity)
• Ứng dụng yêu cầu độ an toàn tuyệt đối nhưng không có đánh giá kỹ thuật trước

Trong các trường hợp này, Helicoil có thể không đạt được khả năng chịu tải mong muốn, và cần cân nhắc các giải pháp khác.

5. Sự khác biệt khi sửa ren nhỏ và ren lớn bằng Helicoil

Một sai lầm phổ biến là áp dụng cùng một quy trình cho mọi kích thước ren. Trên thực tế, sửa ren M4 và sửa ren M24 là hai bài toán hoàn toàn khác nhau.

Ren nhỏ (M1.6 – M6)

Lực siết thấp (low torque), rủi ro thấp, sửa chữa tương đối đơn giản nếu đúng quy trình.

Ren trung bình (M8 – M12)

Bắt đầu ảnh hưởng đến độ bền liên kết, yêu cầu kiểm soát tốt taro STI và độ vuông góc.

Ren lớn (M14 trở lên)

Đây là liên kết chịu tải (load-bearing / structural joint). Việc sửa ren bằng Helicoil chỉ nên thực hiện sau khi đánh giá kỹ vật liệu, tải trọng và điều kiện làm việc.

Từ M14 trở lên, Helicoil không còn là giải pháp “sửa nhanh”, mà là giải pháp kỹ thuật có điều kiện.

6. Yêu cầu kỹ thuật bắt buộc khi sửa ren bằng Helicoil

Để sửa ren bằng Helicoil đạt hiệu quả và độ bền lâu dài, cần đảm bảo:

• Khoan lỗ đúng kích thước theo tiêu chuẩn Helicoil
• Sử dụng taro ren cấy STI, tuyệt đối không dùng taro ren thường
• Kiểm soát độ vuông góc trong suốt quá trình khoan và taro
• Lắp ren cấy đúng chiều, đúng độ sâu thiết kế
• Kiểm tra ren sau cấy trước khi lắp bu lông

Sai lệch ở bất kỳ bước nào đều có thể làm giảm đáng kể khả năng chịu tải của ren sau sửa chữa.

7. Góc nhìn giải pháp: Helicoil không phải “thuốc chữa bách bệnh”

Một quan điểm kỹ thuật quan trọng là:

• Ren cấy Helicoil là một giải pháp kỹ thuật, không phải giải pháp cho mọi trường hợp hỏng ren.
• Việc sử dụng Helicoil cần được đặt trong bối cảnh tổng thể của chi tiết, tải trọng và điều kiện vận hành. Đánh giá đúng ngay từ đầu giúp:
• Tránh sửa chữa không hiệu quả
• Giảm rủi ro hỏng hóc lặp lại
• Đảm bảo an toàn trong vận hành lâu dài

Kết luận

Sửa chữa ren bằng ren cấy Helicoil (ren cấy lò xo) là giải pháp đã được kiểm chứng rộng rãi trong cơ khí và công nghiệp trên toàn thế giới. Khi được áp dụng đúng điều kiện và đúng kỹ thuật, Helicoil giúp phục hồi lỗ ren hư hỏng, tăng độ bền liên kết và kéo dài tuổi thọ chi tiết.

Tuy nhiên, hiệu quả của giải pháp này không nằm ở bản thân ren cấy, mà nằm ở kiến thức kỹ thuật, đánh giá đúng điều kiện và kiểm soát chặt chẽ quy trình thi công.
