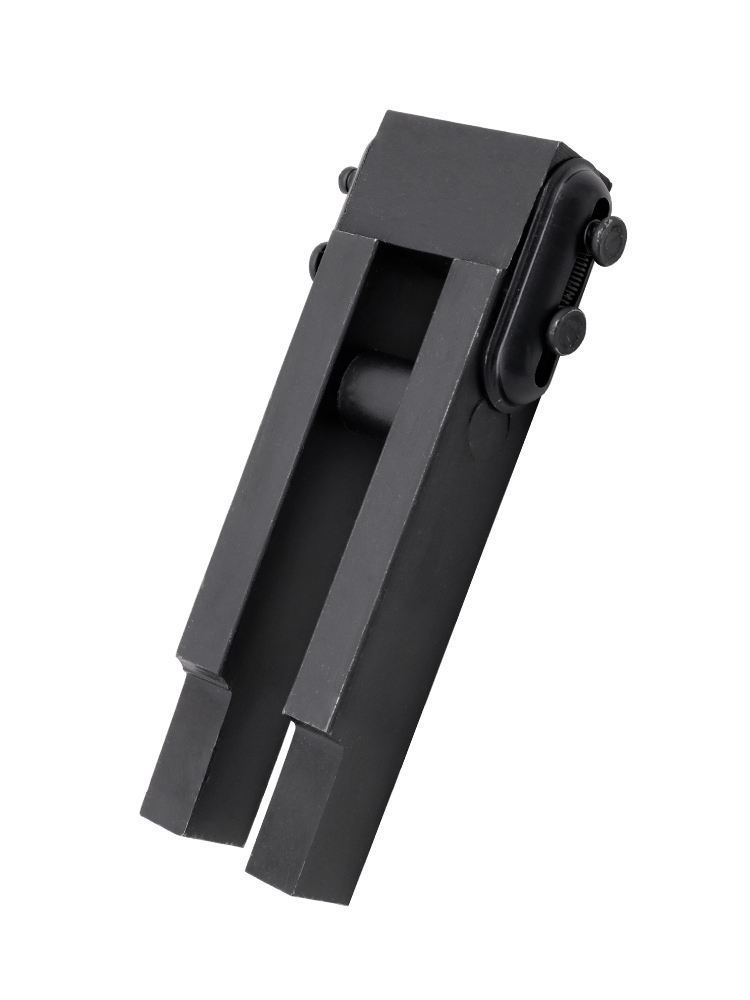

1. Cầu kẹp khuôn đa năng là gì?
Cầu kẹp khuôn đa năng là phụ kiện cơ khí dùng để cố định khuôn lên bàn máy ép nhựa, máy đúc, máy gia công hoặc hệ thống gá khuôn.
Thiết kế gồm thân kẹp dài, rãnh lắp bulong và phần đuôi kê liền thân. Kết cấu này giúp điều chỉnh vị trí gá thuận tiện mà không cần sử dụng một thanh kê rời ở phía sau như nhiều loại cầu kẹp thông thường.

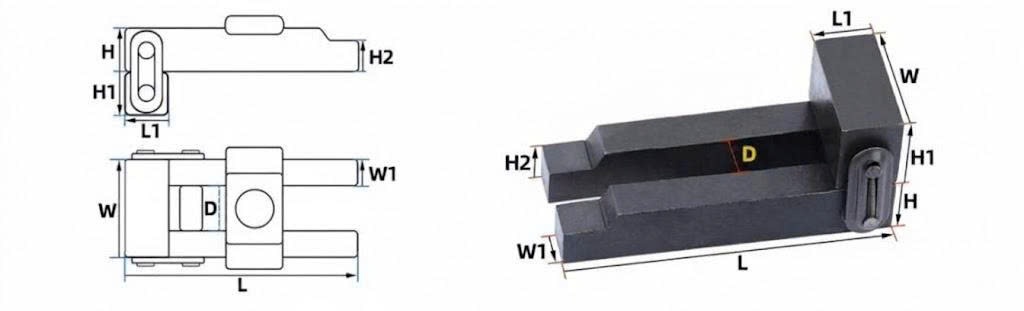

2. Thông số cầu kẹp khuôn đa năng
| Quy cách | L | W | H | L1 | H1 | W1 | H2 | Khối lượng |
|---|---|---|---|---|---|---|---|---|
| M12×80 | 80 | 38 | 25 | 20 | 25 | 37 | 20 | 0.61 kg |
| M16×118 | 118 | 47 | 25 | 20 | 25 | 7 | 20 | 1.06 kg |
| M16×130 | 130 | 47 | 25 | 20 | 25 | 47 | 20 | 1.12 kg |
| M16×150 | 150 | 47 | 25 | 20 | 25 | 47 | 20 | 1.23 kg |
| M20×150 | 150 | 57 | 28 | 23 | 35 | 57 | 25 | 1.81 kg |
| M20×180 | 180 | 57 | 28 | 23 | 35 | 57 | 25 | 2.04 kg |
| M20×200 | 200 | 57 | 28 | 23 | 35 | 58 | 25 | 2.24 kg |
| M24×180 | 180 | 65 | 30 | 25 | 40 | 65 | 30 | 2.87 kg |
| M24×200 | 200 | 65 | 30 | 25 | 40 | 65 | 30 | 3.05 kg |
Đơn vị kích thước: mm. Khi lựa chọn cần đối chiếu quy cách bulong, chiều dài cầu kẹp và chiều cao vị trí gá thực tế.
3. Đặc điểm và ứng dụng
- Có phần kê tích hợp ngay trên thân cầu kẹp.
- Dễ điều chỉnh vị trí khi thay đổi khuôn.
- Các cỡ bulong phổ biến M12, M16, M20 và M24.
- Nhiều chiều dài từ 80 đến 200mm.
- Dùng cho máy ép nhựa, máy đúc, bàn máy và các hệ thống gá khuôn.
- Có thể kết hợp với bulong kẹp khuôn, đai ốc và phụ kiện gá phù hợp.
4. Mua cầu kẹp khuôn đa năng tại SUN VIỆT
SUN VIỆT cung cấp cầu kẹp khuôn đa năng nhiều kích thước từ M12 đến M24 cùng các phụ kiện gá kẹp như bulong 2 đầu ren, bulong chữ T và đai ốc chữ T.
Khi yêu cầu báo giá, vui lòng cung cấp đầy đủ quy cách, ví dụ M20×180, cùng số lượng cần mua.
Hotline/Zalo kỹ thuật: 0984905491
Email: support@sunei.vn
