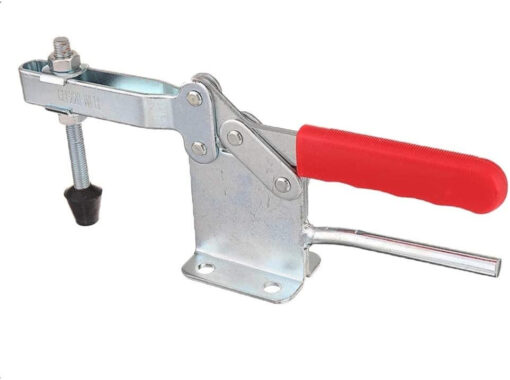

Cam kẹp GH220WLH Horizontal Toggle clamp

Cam kẹp GH220WLH Horizontal Toggle clamp là loại cam kẹp ngang được sử dụng trong công nghiệp làm gá kẹp nhanh sản phẩm, kẹp kiểu ngang nghĩa là ở trạng thái giữ sản phẩm thì tay cầm của kẹp song song với bề mặt sản phẩm kẹp.

Ứng dụng cam kẹp ngang GH220WLH: Kẹp định vị có thể được sử dụng trong ngành công nghiệp gia công kim loại khi khoan, hàn, uốn, mài, kiểm tra và lắp cũng như trong ngành gỗ và nhựa để dán, khoan, cắt và phay đồ gá.

Cấu tạo của Cam kẹp ngang GH220WLH

Cam kẹp ngang GH220WLH chính là một cơ cấu gá kẹp  nó bao gồm một tay cầm để điều khiển kẹp, một thanh kẹp giữ để kẹp lấy phôi kẹp, và một hệ thống liên kết các bản lề và đòn bẩy để áp đặt lực tác dụng vào

Bộ phận chính của Cam kẹp ngang:

• [1] Tay cầm điều khiển
• [2] Thanh kẹp để tác động kẹp phôi
• [3] Hệ thống liên kết các bản lề
• [4] Đầu kẹp để tác dụng lực kẹp
• [5] Đế kẹp để lắp cố định vào nền



Nguyên lý hoạt động của chốt định vị ngang GH220WLH

Chốt định vị ngang GH220WLH có nguyên lý hoạt động tương đương với các loại chốt định vị khác đó là hoạt động thông qua một hệ thống liên kết bản lề và đòn bẩy (Cơ cấu điểm tựa đòn bẩy ). Cơ cấu kẹp này có một điểm khóa chết chính là điểm dừng và liên kết cuối.

Các loại cam kẹp bình thường sử dụng lực ma sát để tác dụng lực kẹp giữa mặt cam ở đầu thanh và khâu bị dẫn ở tay cầm, kẹp bình thường vẫn cho một ít chuyển động khi đang kẹp.

Còn cam kẹp định vị ngang GH220WLH  lại cung cấp một điểm kẹp hiệu quả hơn, được chế tạo bởi các vật liệu giá thành thấp,  và khả dụng với thép không gỉ cả ở ngoài trời hay với các ứng dụng ăn mòn. Nếu vật liệu bị kẹp có độ dày biến đổi liên tục thì cam kẹp thường có khả năng thích nghi với nó tốt hơn.

Ưu điểm của cam kẹp GH220WLH

• Tiết kiệm thời gian : Hoạt động đóng và mở kẹp diễn ra rất nhanh.
• Dễ dàng kết hợp với các loại chất liệu và bề mặt : Không cần phải thêm bất kỳ đục rãnh.
• Tính phổ biến và ứng dụng cao của cam kẹp này : Khả dụng trong các loại kéo, đẩy, kẹp gá , kéo chốt …
• Kẹp chặt do có tính ma sát cao : chống lại mài mòn, có thể sử dụng được lâu dài.
• Ít xẩy ra hư hỏng : Các loại kẹp định vị – cam kẹp này hầu như không cần bảo dưỡng.
• Tiết kiệm chi phí sản xuất : Làm giảm thời gian sản xuất và bảo dưỡng ít đi. Chi phí sản xuất được giảm bớt và hiệu quả chính xác công việc được tăng lên.
