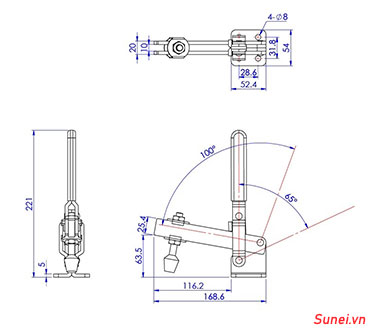

Cam kẹp GH12305 Vertical Toggle clamp

Cam kẹp GH12305 Vertical Toggle clamp là loại Cam kẹp đứng được sử dụng trong công nghiệp để gá kẹp nhanh sản phẩm, kẹp kiểu đứng nghĩa là ở trạng thái giữ sản phẩm thì tay cầm của kẹp vuông góc với bề mặt sản phẩm kẹp.

Ứng dụng kẹp đứng: Kẹp định vị có thể được sử dụng trong ngành công nghiệp gia công kim loại khi khoan, hàn, uốn, mài, kiểm tra và lắp cũng như trong ngành gỗ và nhựa để dán, khoan, cắt và phay đồ gá.

Cấu tạo của Cam kẹp đứng

Cam kẹp đứng chính là một cơ cấu gá kẹp  nó bao gồm một tay cầm để điều khiển kẹp, một thanh kẹp giữ để kẹp lấy phôi kẹp, và một hệ thống liên kết các bản lề và đòn bẩy để áp đặt lực tác dụng vào

Bộ phận chính của Cam kẹp đứng:

• [1] Tay cầm điều khiển
• [2] Thanh kẹp để tác động kẹp phôi
• [3] Hệ thống liên kết các bản lề
• [4] Đầu kẹp để tác dụng lực kẹp
• [5] Đế kẹp để lắp cố định vào nền

Ưu điểm của cam kẹp đứng

• Tiết kiệm thời gian : Hoạt động đóng và mở kẹp diễn ra rất nhanh.
• Dễ dàng kết hợp với các loại chất liệu và bề mặt : Không cần phải thêm bất kỳ đục rãnh.
• Tính phổ biến và ứng dụng cao của cam kẹp này : Khả dụng trong các loại kéo, đẩy, kẹp gá , kéo chốt …
• Kẹp chặt do có tính ma sát cao : chống lại mài mòn, có thể sử dụng được lâu dài.
• Ít xẩy ra hư hỏng : Các loại kẹp định vị – cam kẹp này hầu như không cần bảo dưỡng.
• Tiết kiệm chi phí sản xuất : Làm giảm thời gian sản xuất và bảo dưỡng ít đi. Chi phí sản xuất được giảm bớt và hiệu quả chính xác công việc được tăng lên.

Các mã cam kẹp định vị tương đương

GH12131	GH-12305	GH-12205	GH101J	GH101EL	GH101DL
GH13007	GH301AMSS	GH11401	GH101H	GH11421	GH13009
GH101D	GH101D-15	GH12132	GH101B	GH12265	GH10247
GH12133	GH11412	GH102B	GH101E	GH12050	GH101A
GH12050U	GH12130



Nguyên lý hoạt động của Cam kẹp đứng

Cam kẹp định vị đứng  hoạt động thông qua một hệ thống liên kết bản lề và đòn bẩy (Cơ cấu điểm tựa đòn bẩy ). Cơ cấu kẹp này có một điểm khóa chết chính là điểm điểm dừng và liên kết cuối.

Các loại cam kẹp bình thường sử dụng lực ma sát để tác dụng lực kẹp giữa mặt cam ở đầu thanh và khâu bị dẫn ở tay cầm, kẹp bình thường vẫn cho một ít chuyển động khi đang kẹp.

Còn cam kẹp đứng nói chung  lại cung cấp một điểm kẹp hiệu quả hơn, được chế tạo bởi các vật liệu giá thành thấp,  và khả dụng với thép không gỉ cả ở ngoài trời hay với các ứng dụng ăn mòn. Nếu vật liệu bị kẹp có độ dày biến đổi liên tục thì cam kẹp thường có khả năng thích nghi với nó tốt hơn.
