Phân Biệt Cam Kẹp, Cách Chọn Đúng Cho Đồ Gá
Phân biệt cam kẹp trong thiết kế đồ gá cơ khí, cam kẹp là một chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến khả năng giữ phôi, tốc độ thao tác và độ ổn định của quá trình gia công. Tuy nhiên, không phải cam kẹp nào cũng làm cùng một nhiệm vụ.
Có loại dùng để ép phôi từ trên xuống, có loại được thiết kế thấp để làm việc trong không gian hạn chế, có loại tạo lực đẩy theo phương ngang và cũng có loại sử dụng móc hoặc chốt để khóa hai bộ phận với nhau.
Vì vậy, trước khi chọn một mã cam cụ thể, cần phân biệt cam kẹp theo cơ cấu, hướng tác động và mục đích sử dụng. Chọn đúng loại ngay từ đầu sẽ giúp giảm thời gian thử nghiệm, tránh phải sửa lại đồ gá và hạn chế tình trạng dùng cam có lực quá lớn nhưng vẫn không giữ được phôi đúng cách.
Bài viết dưới đây tập trung vào cách nhận biết từng loại cam và cách chọn theo tình huống thực tế trong đồ gá CNC, đồ gá khoan, jig hàn, đồ gá kiểm tra và các cơ cấu gá lắp cơ khí.
1. Cam kẹp trong đồ gá có nhiệm vụ gì?

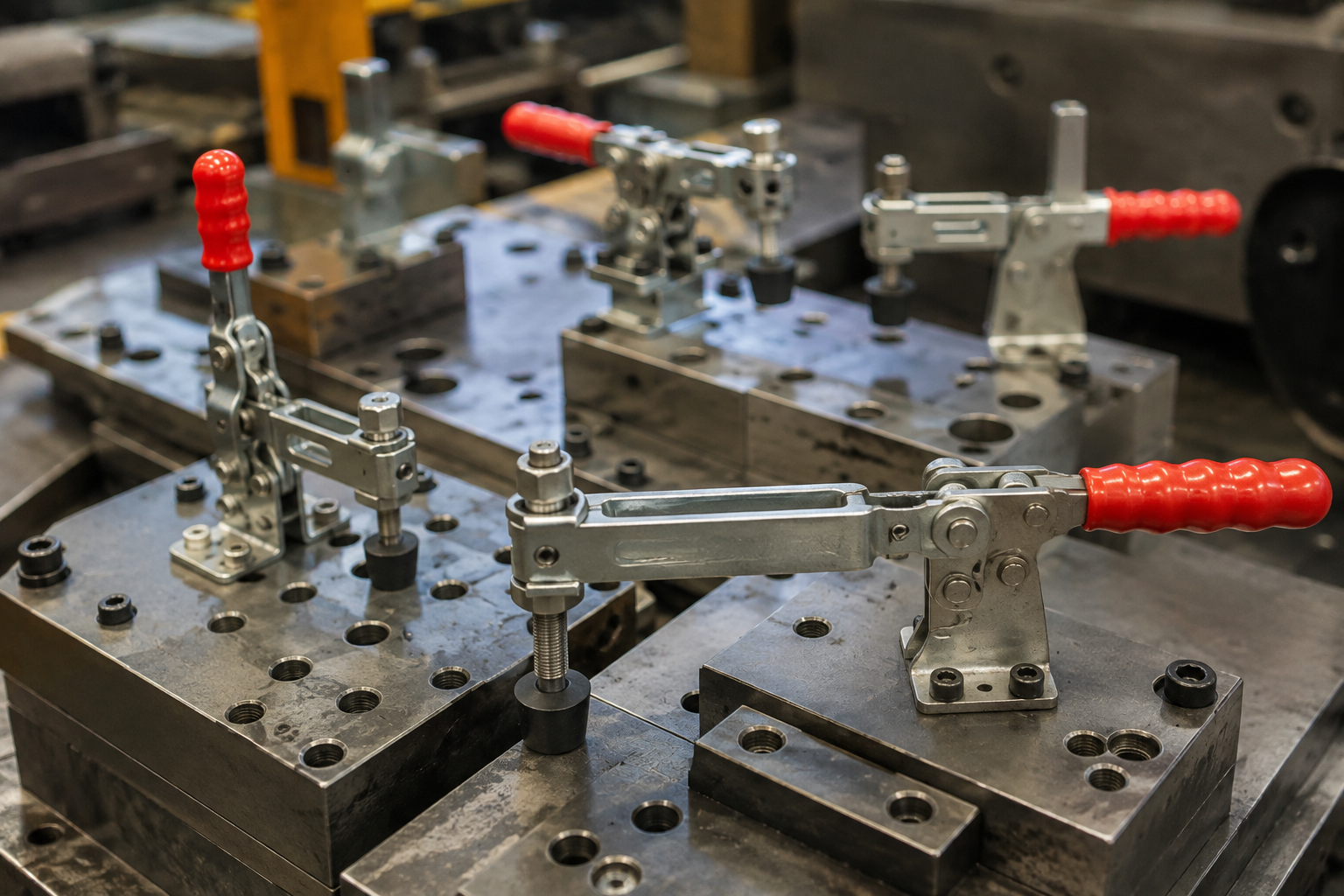

Trước khi phân biệt cam kẹp, cần hiểu đúng vai trò của nó trong một hệ thống đồ gá.
Về nguyên tắc, đồ gá thường có hai nhiệm vụ chính: định vị và kẹp chặt.
Các mặt chuẩn, điểm tựa và chốt định vị xác định vị trí của phôi. Cam kẹp tạo lực để giữ phôi tiếp xúc ổn định với các phần tử định vị trong suốt quá trình gia công hoặc lắp ráp.
Có thể hiểu đơn giản:
- Định vị: xác định phôi nằm ở đâu.
- Kẹp chặt: giữ phôi không bị dịch chuyển khỏi vị trí đã định.
Đây là điểm rất quan trọng. Nếu hệ thống định vị chưa hợp lý thì việc tăng lực cam không phải lúc nào cũng giải quyết được vấn đề. Cam có thể giữ phôi rất chặt nhưng phôi vẫn sai vị trí hoặc bị biến dạng.
Ngược lại, khi mặt chuẩn và điểm tựa đã được bố trí đúng, một cam có lực phù hợp sẽ giữ phôi ổn định mà không cần thiết phải sử dụng model quá lớn.
Nếu cần tìm hiểu tổng quan hơn về cấu tạo và nguyên lý, có thể xem thêm bài cam kẹp định vị.
2. Phân biệt cam kẹp theo cơ cấu và chức năng
Cách dễ nhất để phân biệt cam kẹp không phải là nhìn vào kích thước hay mã sản phẩm. Hãy nhìn vào chuyển động của tay kẹp và hướng lực tác động lên phôi.
| Loại cam kẹp | Đặc điểm cơ cấu | Hướng tác động | Ứng dụng chính |
|---|---|---|---|
| Cam kẹp đứng | Tay kẹp quay xuống | Ép từ trên xuống | Khoan, phay, hàn, kiểm tra |
| Cam kẹp ngang | Tay kẹp bố trí thấp, chuyển động quay | Ép xuống mặt tựa | Đồ gá có chiều cao hạn chế |
| Cam kẹp đẩy ngang | Thanh kẹp chuyển động tịnh tiến | Đẩy hoặc kéo theo phương thẳng | Ép cạnh phôi vào cữ |
| Cam kẹp chốt | Móc hoặc chốt liên kết với bộ phận đối ứng | Kéo và khóa hai bộ phận | Khóa nắp, cửa, jig, khuôn và cụm gá |
Đây cũng là cách phân loại đang được sử dụng trên hệ thống sản phẩm cam kẹp của Sunei, gồm cam kẹp đứng, cam kẹp ngang, kẹp đẩy ngang và khóa kẹp chốt.
Với bốn nhóm này, người thiết kế có thể nhanh chóng xác định nhóm sản phẩm trước khi đi sâu vào từng model.
3. Cam kẹp đứng: lựa chọn phổ biến để ép phôi xuống
Cam kẹp đứng là loại được sử dụng rất phổ biến trong đồ gá cơ khí. Khi thao tác, tay kẹp quay để đưa thanh kẹp xuống vị trí giữ phôi.
Ở trạng thái khóa, tay cầm thường được bố trí theo phương đứng so với bề mặt phôi. Lực kẹp chủ yếu được tạo theo hướng từ trên xuống.
3.1. Khi nào nên dùng cam kẹp đứng?
- Phôi nằm trên mặt tựa.
- Cần ép phôi từ trên xuống.
- Phía trên đồ gá còn đủ không gian.
- Cần thao tác đóng mở nhanh.
- Không bị giới hạn chiều cao bởi dao hoặc cơ cấu máy.
Cam kẹp đứng đặc biệt phù hợp với các đồ gá khoan, đồ gá phay, jig hàn và đồ gá kiểm tra có mặt phôi tương đối thoáng.
3.2. Ví dụ với dòng GH101
Trong hệ thống cam GH, nhóm GH101 là một trong những dòng cam kẹp đứng được sử dụng cho nhiều ứng dụng gá kẹp. Sunei hiện có nhiều biến thể như GH101A, GH101B, GH101D, GH101E và các model cùng nhóm.
Ví dụ, GH101A là model cam kẹp đứng được sử dụng cho các ứng dụng như khoan, hàn, uốn, mài, kiểm tra và lắp ráp.
3.3. Điều cần kiểm tra khi chọn cam đứng
Đừng chỉ nhìn kích thước của cam khi đang đóng.
Cần kiểm tra cả trạng thái mở:
- Tay kẹp có va vào thành đồ gá không?
- Có đủ khoảng để đưa phôi vào không?
- Tay gạt có nằm trong vùng chạy dao không?
- Người vận hành có dễ thao tác không?
Đối với đồ gá CNC, đây là vấn đề khá thực tế. Một model có thể vừa hoàn toàn về kích thước lắp đặt nhưng lại không phù hợp vì tay kẹp khi mở đi vào vùng chuyển động của dao.
4. Cam kẹp ngang: giải pháp cho đồ gá có chiều cao thấp
Cam kẹp ngang vẫn thực hiện nhiệm vụ chính là ép phôi xuống mặt tựa nhưng có cách bố trí tay cầm và cơ cấu thấp hơn so với nhiều loại cam đứng.
Đây là lựa chọn đáng xem xét khi không gian phía trên phôi bị giới hạn.
4.1. Khi nào nên chọn cam kẹp ngang?
- Đồ gá có chiều cao thấp.
- Phía trên phôi có dao hoặc cơ cấu máy.
- Cần giảm chiều cao phần nhô lên khỏi mặt gá.
- Nhiều cơ cấu kẹp được bố trí gần nhau.
- Cần thao tác nhanh nhưng không muốn tay gạt dựng cao.
Trong danh mục cam GH, nhóm cam kẹp ngang có nhiều model như GH200W, GH201, GH201A, GH201B, GH201C, GH202 và các dòng kích thước lớn hơn.
4.2. Ví dụ GH201B
GH201B thuộc nhóm cam kẹp ngang. Đây là dạng phù hợp khi vẫn cần lực ép xuống nhưng muốn bố trí cơ cấu theo hướng thấp hơn.
Trong thực tế thiết kế, việc chọn cam ngang thường xuất phát từ không gian lắp đặt chứ không phải vì cam ngang luôn có lực kẹp lớn hơn cam đứng.
4.3. Một lỗi thường gặp
Nhiều người nhìn thấy cam ngang có hình dáng nhỏ gọn rồi chọn ngay mà không kiểm tra hành trình và góc mở.
Điều này có thể khiến cam không mở đủ để đưa phôi vào hoặc tay kẹp va vào các chi tiết xung quanh.
Vì vậy, cách chọn cam kẹp đúng phải kiểm tra cả trạng thái đóng và trạng thái mở.
5. Cam kẹp đẩy ngang: khi cần tác động vào cạnh phôi
Đây là nhóm thường bị nhầm với cam kẹp ngang.
Điểm khác biệt nằm ở chuyển động của đầu kẹp.
Ở cam kẹp ngang, tay kẹp chủ yếu thực hiện chuyển động quay để ép phôi xuống.
Ở cam kẹp đẩy ngang, thanh kẹp hoặc pít-tông chuyển động tịnh tiến theo trục, tạo lực đẩy hoặc kéo trực tiếp theo phương thẳng.
Đây là kiểu cơ cấu phù hợp khi cần đưa cạnh phôi áp sát vào một mặt chuẩn hoặc cữ bên.
5.1. Khi nào nên dùng cam đẩy ngang?
- Đẩy cạnh phôi về phía cữ.
- Ép phôi vào mặt chuẩn bên.
- Giữ chi tiết theo phương ngang.
- Không có nhiều không gian phía trên phôi.
- Cần lực tác động theo đường thẳng.
5.2. Ví dụ GH304EM
GH304EM thuộc nhóm cam kẹp đẩy ngang. Với kiểu cơ cấu này, thanh kẹp di chuyển theo trục thay vì quay xuống như cam hold-down.
Điểm này rất quan trọng khi phân biệt cam kẹp: nếu bài toán yêu cầu đẩy cạnh phôi vào cữ, không nên chỉ tìm một cam đứng có lực lớn hơn để thay thế.
Đó là hai bài toán lực hoàn toàn khác nhau.
6. Phân biệt cam kẹp ngang và cam kẹp đẩy ngang
| Tiêu chí | Cam kẹp ngang | Cam kẹp đẩy ngang |
|---|---|---|
| Cơ cấu | Hold-down | Push-pull |
| Chuyển động đầu kẹp | Quay | Tịnh tiến |
| Hướng lực chính | Ép xuống | Đẩy hoặc kéo theo trục |
| Ép phôi xuống mặt tựa | Phù hợp | Không phải nhiệm vụ chính |
| Ép cạnh phôi vào cữ | Không tối ưu | Phù hợp |
| Không gian phía trên thấp | Phù hợp | Phù hợp nếu hướng lực cần theo phương ngang |
Nếu chỉ nhìn tên gọi thì hai nhóm rất dễ nhầm. Cách nhận biết chắc chắn hơn là nhìn chuyển động của đầu kẹp:
Đầu kẹp quay → nhóm hold-down.
Đầu kẹp tịnh tiến → nhóm push-pull.
7. Cam kẹp chốt: nhóm không nên bỏ qua khi phân biệt cam kẹp
Đây là phần thường bị bỏ sót khi nói về cam kẹp GH.
Cam kẹp chốt, còn gọi là khóa kẹp chốt hoặc cam kẹp dạng móc, không được sử dụng theo cách giống hoàn toàn với cam đứng và cam ngang.
Thay vì ép trực tiếp một đầu kẹp xuống bề mặt phôi, cơ cấu này sử dụng móc, chốt hoặc thanh khóa để liên kết với một bộ phận đối ứng.
Với nhóm cam kẹp chốt, cơ cấu móc kéo và khóa toggle được sử dụng khá phổ biến trong các ứng dụng cần đóng mở nhanh. Có thể tham khảo thêm cách phân loại pull-action latch clamps của DESTACO để đối chiếu nguyên lý cơ cấu.
7.1. GH431 dùng để làm gì?
GH431 là một model tiêu biểu của nhóm cam kẹp chốt.
Khác với GH101A hoặc GH201B, mục tiêu của GH431 không đơn thuần là ép một mặt phôi xuống mặt tựa. Cơ cấu này tạo liên kết kéo giữa thân kẹp và bộ phận đối ứng thông qua móc/chốt.
Về nguyên lý, khi thao tác tay gạt, móc kẹp được đưa vào vị trí chốt. Cơ cấu liên kết đi qua vị trí khóa, tạo trạng thái giữ ổn định cho cụm được kẹp.
Các dòng latch toggle clamp tương tự trên thị trường cũng được các nhà sản xuất chuyên nghiệp sử dụng cho những ứng dụng như nắp, cửa, khuôn, cụm lắp ráp và cơ cấu cần đóng mở nhanh. DESTACO gọi nhóm này là pull-action latch clamps, với cơ cấu móc kéo và khóa bằng cơ cấu toggle.
7.2. Khi nào nên dùng cam kẹp chốt GH431?
- Cần khóa nắp hoặc cửa của đồ gá.
- Cần giữ hai bộ phận áp sát nhau.
- Cần cơ cấu đóng mở nhanh.
- Cần tháo lắp nhiều lần trong quá trình sản xuất.
- Cần khóa cơ khí thay cho việc sử dụng bu-lông.
- Cần tạo lực kéo giữa hai bộ phận thông qua móc hoặc chốt.
7.3. Phân biệt GH431 với cam kẹp đứng?
| Tiêu chí | Cam kẹp đứng | Cam kẹp chốt GH431 |
|---|---|---|
| Mục đích chính | Ép và giữ phôi | Khóa hai bộ phận với nhau |
| Đầu tác động | Thanh kẹp | Móc/chốt khóa |
| Đối tượng tác động | Bề mặt phôi | Chốt hoặc bộ phận đối ứng |
| Ứng dụng | Đồ gá gia công, hàn, kiểm tra | Nắp, cửa, khuôn, jig và cụm cần khóa nhanh |
Vì vậy, nếu bản vẽ yêu cầu khóa hai bộ phận chứ không phải chỉ ép một chi tiết xuống mặt tựa, hãy xem nhóm cam kẹp chốt trước.
8. Phân biệt 4 loại cam kẹp định vị phổ biến
| Loại | Hướng lực | Chuyển động | Điểm mạnh | Ứng dụng |
|---|---|---|---|---|
| Cam đứng | Từ trên xuống | Quay | Dễ thao tác, phổ biến | Khoan, phay, hàn |
| Cam ngang | Ép xuống | Quay | Kết cấu thấp | Đồ gá hạn chế chiều cao |
| Cam đẩy ngang | Đẩy/kéo theo trục | Tịnh tiến | Tác động vào cạnh phôi | Ép phôi về cữ |
| Cam kẹp chốt | Lực kéo giữ | Móc và khóa | Khóa nhanh hai bộ phận | Nắp, cửa, khuôn, jig |
Chỉ cần xác định đúng bốn yếu tố này, việc phân biệt cam kẹp sẽ nhanh hơn rất nhiều:
- Cam tác động vào đâu?
- Lực cần đi theo hướng nào?
- Đầu kẹp quay hay tịnh tiến?
- Cần ép phôi hay cần khóa hai bộ phận?
9. Cách phân loại cam kẹp theo hướng lực
Đây là bước quan trọng nhất trong thiết kế.
Đừng bắt đầu bằng câu hỏi: “Tôi cần cam bao nhiêu kg?”
Hãy bắt đầu bằng câu hỏi:
“Trong quá trình gia công, phôi có xu hướng dịch chuyển theo hướng nào?”
Nếu phôi có xu hướng nhấc khỏi mặt tựa, cần tạo lực ép xuống.
Nếu phôi có xu hướng trượt sang bên, cần tạo lực chống lại hướng trượt.
Nếu phôi cần được ép vào một cữ bên, cam đẩy ngang thường phù hợp hơn.
Nếu cần giữ một nắp hoặc cụm đóng mở, cam kẹp chốt mới là nhóm cần xem xét.
| Tình huống | Loại cam nên xem trước |
|---|---|
| Ép phôi xuống mặt tựa | Cam kẹp đứng |
| Ép xuống nhưng phía trên bị giới hạn | Cam kẹp ngang |
| Đẩy cạnh phôi về cữ | Cam kẹp đẩy ngang |
| Khóa nắp hoặc cửa đồ gá | Cam kẹp chốt |
| Khóa hai bộ phận bằng móc/chốt | Cam kẹp chốt |
10. Không nên dùng cam kẹp để sửa lỗi định vị
Đây là một lỗi khá phổ biến khi thiết kế đồ gá.
Phôi bị xê dịch thì tăng lực kẹp.
Chưa đủ thì đổi sang cam lớn hơn.
Cuối cùng lực kẹp tăng lên nhưng độ chính xác vẫn không cải thiện.
Nguyên nhân là cam đang được sử dụng để bù cho một hệ thống định vị chưa đúng.
Trước khi tăng lực, cần kiểm tra:
- Mặt chuẩn đã xác định đúng chưa?
- Điểm tựa đã đủ chưa?
- Chốt định vị đã khống chế đúng bậc tự do chưa?
- Hướng lực kẹp có đẩy phôi về đúng phía cữ không?
- Vị trí cam có tạo mô-men làm phôi xoay không?
Nguyên tắc thiết kế nên nhớ:
Định vị để xác định vị trí. Cam để giữ vị trí.
11. Cách chọn cam kẹp theo không gian lắp đặt
Sau khi xác định hướng lực, hãy kiểm tra không gian thực tế.
| Điều kiện | Loại cam nên xem xét |
|---|---|
| Phía trên phôi rộng | Cam kẹp đứng |
| Phía trên phôi thấp | Cam kẹp ngang |
| Cần tác động vào cạnh phôi | Cam kẹp đẩy ngang |
| Cần khóa nắp/cửa | Cam kẹp chốt |
| Nhiều cam bố trí gần nhau | Kiểm tra quỹ đạo mở |
Không gian lắp đặt phải được kiểm tra ở cả hai trạng thái đóng và mở.
Đặc biệt với đồ gá CNC, cần kiểm tra vùng quét của tay kẹp khi mở để tránh va chạm với dao, đầu spindle hoặc các cơ cấu xung quanh.
12. Góc mở, hành trình và vị trí đầu kẹp
12.1. Góc mở
Góc mở quyết định khoảng không để đưa phôi vào và lấy phôi ra.
Nếu góc mở quá nhỏ, người vận hành có thể phải thao tác khó khăn hoặc phôi bị vướng vào đầu kẹp.
12.2. Hành trình
Hành trình đặc biệt quan trọng đối với cam đẩy ngang.
Nếu hành trình không đủ, thanh đẩy có thể không chạm đúng vị trí hoặc không tạo đủ khoảng mở khi thay phôi.
12.3. Vị trí đầu kẹp
Với cam dạng tay kẹp, vị trí đầu kẹp trên thanh cũng ảnh hưởng đến điều kiện làm việc của cơ cấu.
Không nên chỉ nhìn lực kẹp lớn nhất trong bảng thông số mà bỏ qua vị trí thực tế của đầu kẹp.
13. Lực kẹp có phải càng lớn càng tốt?
Không.
Lực kẹp cần đủ để chống lại ngoại lực trong quá trình gia công nhưng không được vượt quá khả năng chịu biến dạng của phôi và đồ gá.
Đặc biệt với chi tiết thành mỏng, nhôm, nhựa kỹ thuật hoặc chi tiết có bề mặt đã gia công, lực quá lớn có thể gây biến dạng hoặc tạo vết trên bề mặt.
Do đó, khi cách chọn cam kẹp, cần xem đồng thời:
- Lực kẹp.
- Khả năng chịu tải.
- Vị trí tác động.
- Chiều dài tay kẹp.
- Hướng lực.
- Độ cứng của đồ gá.
- Độ cứng và khả năng biến dạng của phôi.
14. Cách chọn cam kẹp cho đồ gá CNC
Đối với đồ gá CNC, có thể áp dụng quy trình sau:
- Xác định mặt chuẩn của phôi.
- Xác định các điểm tựa.
- Xác định bậc tự do cần khống chế.
- Xác định lực gia công chính.
- Xác định hướng phôi có xu hướng dịch chuyển.
- Chọn hướng lực của cam.
- Chọn nhóm cam phù hợp.
- Kiểm tra lực kẹp.
- Kiểm tra hành trình và góc mở.
- Kiểm tra va chạm với máy và dụng cụ cắt.
Đặc biệt, cần kiểm tra cam ở hai trạng thái:
Đóng để gia công.
Mở để thay phôi.
Đây là điểm rất dễ bị bỏ qua trên bản vẽ nhưng lại ảnh hưởng trực tiếp đến thao tác thực tế trong sản xuất.
15. Cách chọn cam kẹp cho jig hàn
Jig hàn thường có tần suất đóng mở cao nên yếu tố thao tác rất quan trọng.
Ngoài lực kẹp, cần kiểm tra:
- Tay gạt có dễ tiếp cận không?
- Cam có nằm gần vùng hàn không?
- Có đủ khoảng để lấy phôi sau khi mở không?
- Tay kẹp có va vào khung không?
- Cơ cấu có phù hợp với chu kỳ thao tác liên tục không?
Trong một jig hàn, hoàn toàn có thể kết hợp nhiều loại cam.
Ví dụ:
- Cam đứng để ép khung xuống.
- Cam đẩy ngang để đưa cạnh khung về cữ.
- Cam kẹp chốt để khóa nắp hoặc bộ phận che.
Không nhất thiết phải dùng một loại cam cho toàn bộ đồ gá.
16. Ví dụ thực tế để phân biệt cam kẹp
Trường hợp 1: Tấm thép cần giữ để khoan
Tấm thép nằm trên mặt tựa, phía trên rộng và không có vật cản.
→ Ưu tiên cam kẹp đứng.
Trường hợp 2: Tấm nhôm nằm trong đồ gá thấp
Cần ép tấm nhôm xuống nhưng phía trên bị giới hạn bởi kết cấu máy.
→ Xem cam kẹp ngang.
Trường hợp 3: Thanh thép cần áp sát cữ bên
Yêu cầu chính là đưa thanh thép dịch chuyển theo phương ngang cho tới khi tiếp xúc với cữ.
→ Xem cam kẹp đẩy ngang.
Trường hợp 4: Nắp đồ gá cần đóng mở nhanh
Nắp cần được khóa chắc vào thân nhưng phải mở nhanh khi thay phôi.
→ Xem cam kẹp chốt như GH431.
Trường hợp 5: Khung cần vừa ép xuống vừa ép sang bên
Có thể sử dụng kết hợp cam đứng và cam đẩy ngang.
Cam đứng tạo lực ép xuống, trong khi cam đẩy ngang đưa cạnh phôi về mặt chuẩn bên.
17. Các model GH nên xem sau khi xác định loại cam
Sau khi phân biệt cam kẹp đứng, cam kẹp ngang, cam kẹp đẩy ngang và cam kẹp chốt, mới chuyển sang bước chọn mã sản phẩm.
GH101A – cam kẹp đứng
GH101A thuộc nhóm cam kẹp đứng, phù hợp với các ứng dụng cần ép phôi từ trên xuống và thao tác đóng mở nhanh.
GH201B – cam kẹp ngang
GH201B thuộc nhóm cam kẹp ngang, phù hợp khi cần ép phôi xuống nhưng không gian phía trên bị hạn chế.
GH304EM – cam kẹp đẩy ngang
GH304EM thuộc nhóm cam đẩy ngang, phù hợp với các bài toán cần tác động theo phương thẳng vào cạnh phôi.
GH431 – cam kẹp chốt
GH431 thuộc nhóm khóa kẹp chốt, phù hợp với những ứng dụng cần móc và khóa một bộ phận với chốt hoặc chi tiết đối ứng.
Các dòng latch clamp tương tự trên thị trường được sử dụng nhiều cho khuôn, nắp, cửa, cụm lắp ráp và các cơ cấu cần đóng mở nhanh.
Để xem thêm các model cùng nhóm, có thể tham khảo danh mục cam kẹp định vị.
18. Bảng chọn cam kẹp nhanh theo nhu cầu
| Nhu cầu | Loại cam nên xem | Ví dụ |
|---|---|---|
| Ép phôi xuống mặt tựa | Cam kẹp đứng | GH101A |
| Ép xuống nhưng đồ gá thấp | Cam kẹp ngang | GH201B |
| Đẩy cạnh phôi về cữ | Cam kẹp đẩy ngang | GH304EM |
| Khóa nắp hoặc cửa | Cam kẹp chốt | GH431 |
| Khóa hai bộ phận bằng móc/chốt | Cam kẹp chốt | GH431 |
19. Những lỗi thường gặp khi chọn cam kẹp
Chọn cam theo lực kẹp trước
Lực lớn nhưng sai hướng tác động vẫn không giải quyết được vấn đề.
Chỉ kiểm tra trạng thái đóng
Cam có thể vừa khi đóng nhưng lại vướng khi mở.
Không kiểm tra hướng lực
Cam đứng và cam đẩy ngang có thể có lực kẹp tương đương nhưng hoàn toàn khác nhau về hướng tác động.
Nhầm cam ngang với cam đẩy ngang
Cam ngang là cơ cấu ép xuống. Cam đẩy ngang tạo chuyển động tịnh tiến theo trục.
Bỏ qua cam kẹp chốt
Nếu bài toán là khóa nắp, cửa hoặc hai bộ phận của đồ gá thì cam kẹp chốt thường phù hợp hơn một cam ép phôi thông thường.
Dùng cam thay cho chốt định vị
Cam giữ phôi, còn hệ thống định vị xác định vị trí phôi. Hai nhiệm vụ này cần được thiết kế riêng.
20. Quy trình chọn cam kẹp thực tế
Nếu đang có một bản vẽ đồ gá và chưa biết chọn model nào, hãy lần lượt trả lời tám câu hỏi:
- Phôi tựa vào đâu?
- Phôi có xu hướng dịch chuyển theo hướng nào?
- Cam cần ép xuống, đẩy ngang hay khóa hai bộ phận?
- Phía trên phôi còn bao nhiêu khoảng không?
- Cần hành trình bao nhiêu?
- Cần góc mở bao nhiêu?
- Lực kẹp yêu cầu bao nhiêu?
- Cam khi mở có va vào phôi, đồ gá hoặc máy không?
Sau khi trả lời được tám câu hỏi này, việc chọn model sẽ đơn giản hơn rất nhiều.
Đây cũng là cách phân biệt cam kẹp theo bài toán kỹ thuật thay vì chọn sản phẩm chỉ vì hình dáng bên ngoài giống với bản vẽ.
21. Có thể kết hợp cam kẹp với A-ONE trong hệ thống đồ gá không?
Có.
Trong một hệ thống đồ gá hoàn chỉnh, cam kẹp chỉ là một trong nhiều thành phần. Ngoài cam, có thể có chốt định vị, điểm tựa, cơ cấu gá nhanh, bàn gá, pallet hoặc hệ thống định vị thay nhanh.
Dụng cụ gá kẹp A-ONE có thể được sử dụng trong các hệ thống gá đặt phục vụ gia công CNC, EDM, WEDM, kiểm tra và các ứng dụng cơ khí chính xác.
Điểm cần phân biệt là A-ONE không thay thế cam kẹp. Hai nhóm sản phẩm giải quyết các bài toán khác nhau nhưng có thể kết hợp trong cùng một hệ thống đồ gá.
Ví dụ, hệ thống gá thay nhanh có thể đảm nhiệm việc định vị và thay đổi cụm đồ gá, trong khi cam kẹp đảm nhiệm việc giữ phôi tại vị trí cần thiết.
22. Cam kẹp có thể kết hợp với ren cấy Helicoil không?
Có thể.
Trong nhiều đồ gá sử dụng thân nhôm hoặc vật liệu có độ bền ren nền hạn chế, các vị trí bắt bu-lông thường xuyên tháo lắp có thể sử dụng ren cấy Helicoil để gia cường ren.
Điều này đặc biệt hữu ích ở các vị trí cam được tháo ra lắp vào nhiều lần trong quá trình điều chỉnh hoặc bảo trì đồ gá.
Tuy nhiên, cần hiểu đúng: ren cấy không làm tăng lực kẹp của cam. Nó chủ yếu giúp cải thiện độ bền của mối ghép ren trong vật liệu nền và tăng khả năng chịu chu kỳ tháo lắp.
23. Nếu chưa biết chọn model cam kẹp nào thì cần cung cấp thông tin gì?
Trong thực tế, không phải lúc nào người thiết kế cũng có đầy đủ lực gia công hoặc tính toán tải.
Trong trường hợp đó, chỉ cần chuẩn bị:
- Ảnh vị trí cần kẹp.
- Ảnh toàn bộ đồ gá nếu có.
- Kích thước phôi.
- Hướng gia công.
- Kích thước khoảng không dành cho cam.
- Yêu cầu lực nếu đã xác định.
Đặc biệt, một ảnh chụp đúng vị trí cần kẹp thường giúp xác định nhóm cam nhanh hơn rất nhiều.
Từ đó có thể xác định trước nên xem cam đứng, cam ngang, cam đẩy ngang hay cam kẹp chốt rồi mới đi vào từng model.
24. Câu hỏi thường gặp về cam kẹp
Cam kẹp đứng và cam kẹp ngang khác nhau thế nào?
Cả hai đều thường được sử dụng để ép phôi xuống mặt tựa. Điểm khác biệt chính nằm ở cách bố trí tay cầm và chiều cao của cơ cấu. Cam ngang phù hợp hơn khi không gian phía trên bị hạn chế.
Cam kẹp ngang có phải cam kẹp đẩy ngang không?
Không. Cam kẹp ngang sử dụng cơ cấu tay kẹp quay để ép phôi xuống. Cam đẩy ngang sử dụng thanh kẹp chuyển động tịnh tiến để tạo lực theo phương thẳng.
Cam kẹp chốt GH431 dùng để làm gì?
GH431 thuộc nhóm khóa kẹp chốt, sử dụng cơ cấu móc/chốt để tạo liên kết giữ giữa hai bộ phận. Loại này phù hợp với nắp, cửa, khuôn, jig hoặc các cụm cần đóng mở nhanh.
Cam kẹp CNC nên chọn theo lực hay kích thước?
Cần xem cả hai nhưng không nên bắt đầu bằng lực. Trước tiên phải xác định hướng tác động, vị trí lắp đặt và không gian, sau đó mới kiểm tra lực, hành trình, góc mở và kích thước.
Có nên chọn cam có lực càng lớn càng tốt không?
Không. Lực kẹp cần phù hợp với tải gia công, độ cứng của đồ gá và khả năng chịu biến dạng của phôi. Dư lực có thể gây biến dạng chi tiết mà không giải quyết được vấn đề định vị.
Có thể dùng nhiều loại cam trên cùng một đồ gá không?
Có. Một đồ gá có thể sử dụng cam đứng để ép xuống, cam đẩy ngang để ép cạnh phôi vào cữ và cam kẹp chốt để khóa nắp hoặc cụm che.
25. Kết luận: chọn cam từ bài toán đồ gá, không chọn từ hình dáng
Phân biệt cam kẹp không chỉ là nhận biết tay gạt đứng hay nằm ngang.
Điều quan trọng là xác định cơ cấu đang tạo lực theo hướng nào và nó đang giải quyết vấn đề gì trong đồ gá.
Cần ép phôi xuống → chọn cam kẹp đứng.
Cần ép xuống nhưng chiều cao hạn chế → xem cam kẹp ngang.
Cần đẩy hoặc kéo theo phương thẳng → xem cam kẹp đẩy ngang.
Cần khóa hai bộ phận bằng móc hoặc chốt → xem cam kẹp chốt như GH431.
Sau đó mới kiểm tra lực kẹp, khả năng chịu tải, hành trình, góc mở, kích thước lắp đặt và điều kiện thao tác.
Đây là cách lựa chọn cam có cơ sở kỹ thuật hơn, đồng thời hạn chế tình trạng mua sai model rồi phải sửa lại đồ gá.
Nếu cần xác định model phù hợp cho một vị trí cụ thể, có thể gửi ảnh đồ gá, bản vẽ vị trí cần kẹp hoặc kích thước phôi để đối chiếu.
Hotline: 0985 478 987
Email: support@sunei.vn
