Lò Xo Gas GSV Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Khuôn Dập

Lò xo gas GSV là dòng gas spring tiêu chuẩn toàn cầu của MISUMI, sử dụng khí nitơ nén để tạo lực. So với lò xo cuộn cơ khí, GSV có khả năng tạo lực lớn trong kích thước tương đối gọn và phù hợp với các cơ cấu khuôn cần tải cao.

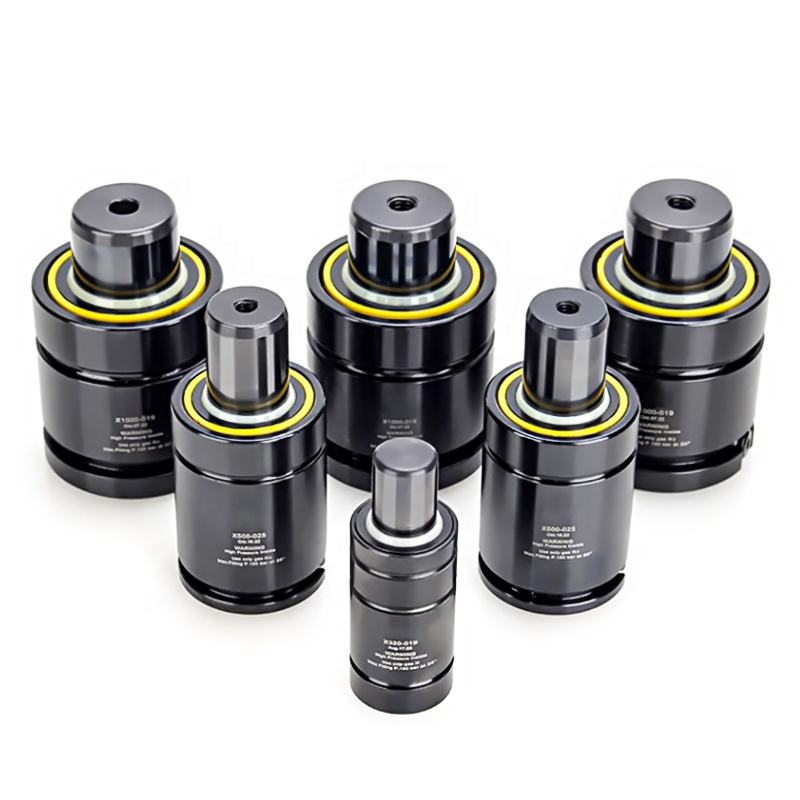

Lò xo khí  GSV

1. Lò xo gas GSV là gì?

GSV thuộc nhóm Gas Spring – Global Standard Type. Bên trong xi lanh được nạp khí nitơ ở áp suất cao. Khi piston rod bị ép xuống, thể tích khí giảm và áp suất tăng, từ đó sinh ra lực phản hồi.

-> Khí nitơ được sử dụng vì là khí không cháy và phù hợp cho cơ cấu gas spring công nghiệp.

Một bộ GSV cơ bản gồm:

• Thân xi lanh: chứa khí nitơ áp suất cao.
• Piston rod: chuyển động tịnh tiến khi chịu tải.
• Hệ làm kín: giúp duy trì áp suất khí bên trong.
• Cổng nạp khí: dùng cho việc nạp hoặc kết nối tùy model.
• Vị trí lắp phụ kiện: dùng để cố định gas spring vào khuôn.

Theo MISUMI, thân xi lanh và piston rod của GSV sử dụng vật liệu tương đương SCM440. Piston rod được xử lý thấm nitơ, bề mặt đạt khoảng 600HV trở lên.

2. Nguyên lý hoạt động của lò xo gas GSV

Khi khuôn tác dụng lực lên piston rod:

• Piston rod đi vào trong xi lanh.
• Thể tích khí nitơ bên trong giảm.
• Áp suất khí tăng.
• Gas spring sinh ra lực phản hồi.
• Khi tải được giải phóng, piston rod trở về vị trí ban đầu.

Khác với lò xo cuộn, GSV đã có lực ban đầu ngay từ trạng thái chưa nén thêm, vì lực được tạo bởi khí nitơ đã được nạp sẵn trong xi lanh.

3. Đặc điểm của dòng GSV

• Tạo lực lớn trong không gian lắp đặt nhỏ.
• Có nhiều mức tải và hành trình lựa chọn.
• Dùng khí nitơ làm môi chất làm việc.
• Có thể sử dụng cùng các plate/flange lắp đặt tương ứng.
• Một số model hỗ trợ hệ thống piping.

Trong catalogue MISUMI, GSV có nhiều cấp lực khác nhau, từ các model nhỏ như GSV170, GSV320 đến các model tải lớn hơn như GSV1500, GSV2400, GSV4200, GSV6600 và các cấp cao hơn tùy catalogue.

Theo catalogue MISUMI:

Dòng GSV	Áp suất nạp khí nitơ
GSV170 – GSV350	18 MPa
GSV500 trở lên	15 MPa

Lưu ý: đây là dữ liệu theo hệ GSV của MISUMI. Khi bảo trì hoặc nạp khí phải đối chiếu đúng model và tài liệu kỹ thuật tương ứng.

4. Ứng dụng của lò xo gas GSV

Lò xo khí GSV thường được sử dụng trong:

• Khuôn dập sâu.
• Khuôn tạo hình kim loại.
• Cơ cấu giữ phôi.
• Cơ cấu hồi tấm khuôn.
• Các vị trí cần lực lớn nhưng không gian bố trí hạn chế.

-> MISUMI cũng nêu gas spring phù hợp với các ứng dụng khuôn dập cần tải cao và hành trình xác định.

5. Lưu ý khi sử dụng lò xo khí

• Không sử dụng vượt hành trình S được quy định.
• Không để piston rod chạm vào relief bushing khi hết hành trình.
• Không dùng lỗ ren ở đầu piston rod để cố định gas spring hoặc lắp extension pin nếu catalogue không cho phép.
• Không tháo mở gas spring khi bên trong còn áp suất.
• Cần lựa chọn đúng plate hoặc flange tương ứng nếu sử dụng phụ kiện lắp.

-> MISUMI cảnh báo rằng sử dụng vượt hành trình có thể gây rò khí. Với một số model như GSV170 và GSV320, lỗ ren lắp cũng dùng chung với cổng nạp khí, nên nếu vặn bulong quá sâu có thể gây rò khí.

6. Mua lò xo gas GSV tại SUN VIỆT

SUN VIỆT cung cấp lò xo gas GSV với nhiều mức tải và hành trình phục vụ khuôn dập và các cơ cấu cơ khí chịu tải cao.

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Mã GSV.
• Lực danh nghĩa.
• Hành trình S.
• Số lượng.
• Nhu cầu kèm plate hoặc flange nếu có.

Ví dụ: GSV1500-125 – 4 chiếc.
