Kinh Nghiệm Chọn Kẹp Cho Đồ Gá Cơ Khí

Kinh nghiệm chọn kẹp của thợ lành nghề rất quan trọng, ảnh hưởng đến hiệu suất làm việc và độ bền đồ gá.

Trong một bộ đồ gá, chiếc kẹp thường không phải là chi tiết phức tạp nhất. Một đế kẹp, tay kẹp, khớp nối và cơ cấu khóa là đủ để tạo thành một cơ cấu kẹp hoàn chỉnh.

Nhưng chính những chi tiết tưởng như đơn giản này lại dễ gây rắc rối khi đưa đồ gá vào sản xuất.

Cam kẹp có thể đủ lực nhưng giữ phôi không đúng hướng. Kích thước vừa trên bản vẽ nhưng khi mở lại vướng dao. Cơ cấu hoạt động tốt lúc mới lắp nhưng xuất hiện độ rơ sau một thời gian đóng mở liên tục.

Vì vậy, kinh nghiệm chọn kẹp cho đồ gá không nên bắt đầu bằng việc tìm chiếc cam có lực lớn nhất hoặc giá thấp nhất.

Cần bắt đầu từ chính cách phôi được định vị, hướng lực gia công và điều kiện làm việc của đồ gá.

1. Trước tiên phải xác định kẹp đang giữ phôi theo hướng nào

Đây là bước quan trọng nhất.

Trong thiết kế đồ gá, hệ thống định vị có nhiệm vụ xác định vị trí của phôi. Cơ cấu kẹp tạo lực để duy trì sự tiếp xúc giữa phôi và các phần tử định vị.

Nói ngắn gọn:

• Định vị quyết định phôi nằm ở đâu.
• Kẹp giữ phôi ở vị trí đó.

Do đó, trước khi chọn kẹp cần xác định phôi có xu hướng dịch chuyển theo hướng nào dưới tác động của lực cắt, lực ép hoặc các tác động khác trong quá trình gia công.

Nếu phôi có xu hướng nhấc lên, có thể cần lực ép từ trên xuống.

Nếu phôi có xu hướng trượt ngang, cần xem xét cơ cấu tạo lực về phía cữ.

Nếu cần kéo hai bộ phận áp sát nhau, cơ cấu khóa chốt sẽ phù hợp hơn cam ép thông thường.

Đừng dùng lực kẹp để bù cho một hệ thống định vị chưa hợp lý.

2. Không phải cam kẹp nào cũng dùng cho cùng một công việc

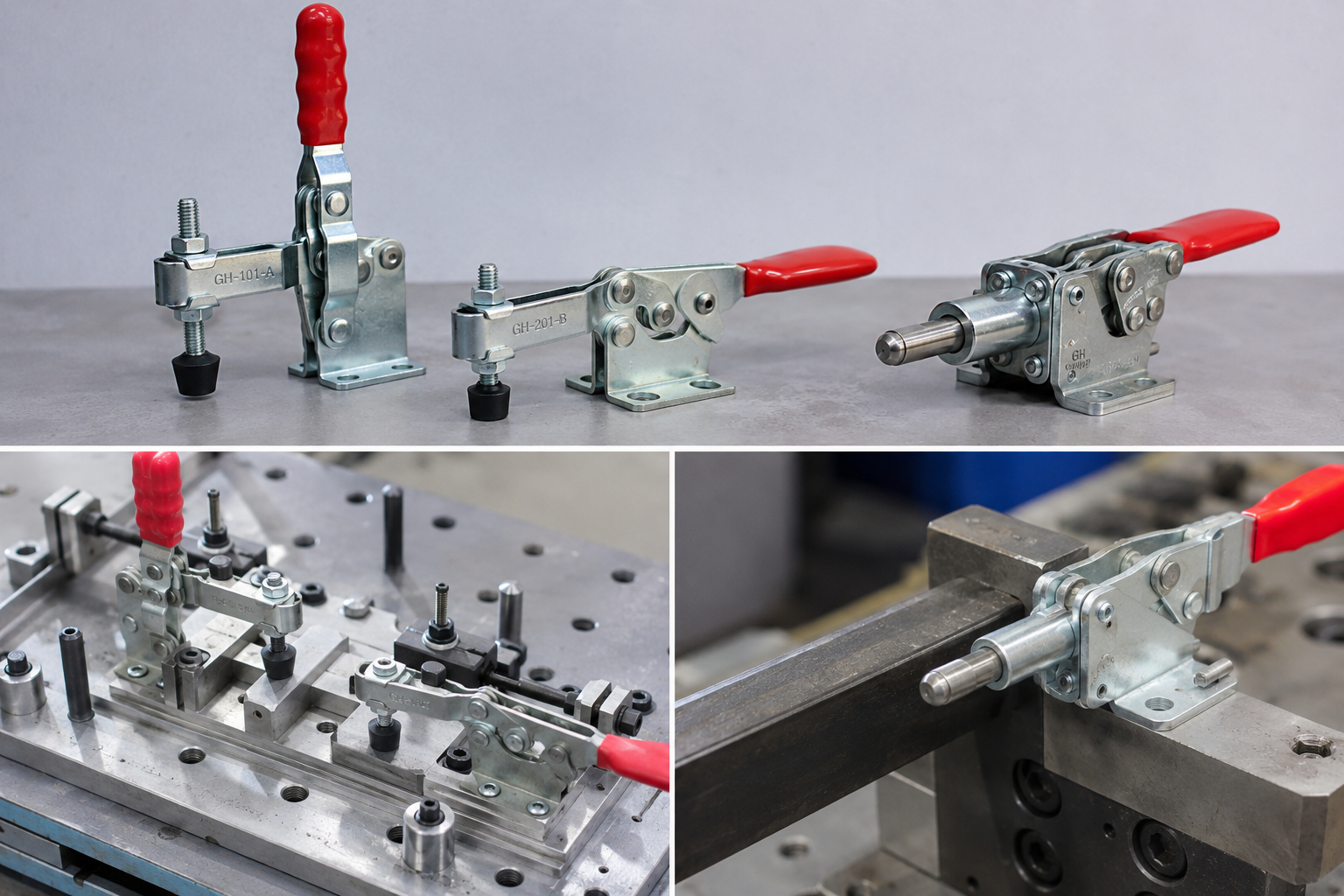

Trên thị trường có nhiều kiểu cam kẹp định vị với hình dạng khá giống nhau. Tuy nhiên, hướng chuyển động và vị trí tạo lực có thể hoàn toàn khác.

Loại kẹp	Đặc điểm	Hướng tác động	Ứng dụng thường gặp
Cam kẹp đứng	Tay kẹp bố trí phía trên đế	Ép từ trên xuống	Đồ gá khoan, phay, hàn
Cam kẹp ngang	Cơ cấu thấp hơn	Ép xuống mặt tựa	Đồ gá hạn chế chiều cao
Cam đẩy ngang	Thanh kẹp chuyển động tịnh tiến	Đẩy hoặc kéo theo phương trục	Ép phôi vào cữ
Cam kẹp chốt	Móc kết hợp với chốt đối ứng	Kéo giữ hai bộ phận	Nắp, cửa, khuôn, jig

Các nhà sản xuất chuyên về cơ cấu kẹp cũng phân loại sản phẩm theo hướng tác động tương tự. DESTACO hiện có các nhóm vertical hold-down, horizontal hold-down, straight-line action và pull-action latch clamp trong danh mục manual clamp. Tham khảo hệ thống manual clamp của DESTACO.

Điểm cần nhớ là hình dáng giống nhau không có nghĩa là công năng giống nhau.

3. Kinh nghiệm chọn kẹp theo hướng lực

Nếu phải chọn một tiêu chí để bắt đầu, hãy chọn hướng lực.

Ví dụ phôi đặt trên mặt tựa và lực gia công có xu hướng làm phôi nhấc lên. Khi đó, cam kẹp đứng ép xuống sẽ giúp duy trì tiếp xúc giữa phôi và mặt tựa.

Nhưng nếu lực gia công làm phôi trượt về một phía, chỉ tăng lực ép xuống chưa chắc giải quyết được vấn đề.

Cần một cơ cấu tạo lực theo phương ngang để đưa phôi về cữ.

Vì vậy, câu hỏi đầu tiên không nên là:

“Cam này kẹp được bao nhiêu kg?”

Mà nên là:

“Lực của cam cần đi theo hướng nào?”

4. Cam kẹp đứng phù hợp với những trường hợp nào?

Cam kẹp đứng là kiểu phổ biến trong đồ gá cơ khí.

Tay kẹp quay xuống và tạo lực ép lên phôi hoặc chi tiết cần giữ.

Kiểu này phù hợp khi:

• Phôi nằm trên mặt tựa.
• Cần ép từ trên xuống.
• Phía trên đồ gá có đủ không gian.
• Tay kẹp không nằm trong vùng chuyển động của dao.
• Người vận hành cần thay phôi thường xuyên.

Trong dòng sản phẩm GH của Sun Việt, GH101A thuộc nhóm cam kẹp đứng.

Xem thông tin cam kẹp GH101A

Khi chọn loại này, đừng chỉ nhìn kích thước đế. Chiều dài tay kẹp và vị trí đầu tiếp xúc với phôi cũng cần được kiểm tra.

5. Cam kẹp ngang dùng khi không gian phía trên bị hạn chế

Trong đồ gá CNC, khoảng không phía trên phôi thường rất đáng quan tâm.

Tay kẹp đứng có thể vừa với đồ gá nhưng lại nằm trong vùng hoạt động của dao hoặc spindle.

Cam kẹp ngang có cách bố trí thấp hơn, nhờ đó có thể phù hợp với những vị trí bị giới hạn chiều cao.

GH201B là một model thuộc nhóm cam kẹp ngang.

Xem thông tin cam kẹp GH201B

Khi chọn cam ngang, nên kiểm tra cả hai trạng thái đóng và mở.

Cam phải mở đủ để đưa phôi vào, nhưng khi mở cũng không được va vào các chi tiết xung quanh.

Đây là một trong những lỗi khá dễ gặp nếu chỉ kiểm tra kích thước trên bản vẽ mà không kiểm tra quỹ đạo chuyển động của tay kẹp.

6. Cam đẩy ngang không thể thay thế bằng cam ép thông thường

Có những đồ gá mà vấn đề không phải là phôi bị nhấc lên, mà là phôi cần được ép sát vào một cữ bên.

Trong trường hợp này, cam đẩy ngang thường hợp lý hơn.

Thay vì quay tay kẹp để ép xuống, thanh kẹp chuyển động theo phương trục để đẩy hoặc kéo chi tiết.

GH304EM là một model thuộc nhóm cam đẩy ngang của Sun Việt.

Xem thông tin cam kẹp GH304EM

Đây là điểm cần phân biệt rõ khi chọn kẹp:

Hold-down phù hợp với bài toán ép xuống.

Push-pull phù hợp với bài toán đẩy hoặc kéo theo phương trục.

Chọn đúng cơ cấu ngay từ đầu thường hiệu quả hơn việc tăng lực cho một chiếc cam không đúng loại.

7. Cam kẹp chốt dành cho bài toán khóa, không phải ép phôi

Cam kẹp chốt là nhóm thường bị bỏ qua khi tìm linh kiện cho đồ gá.

Loại này sử dụng móc và chốt đối ứng để kéo giữ hai bộ phận với nhau.

Nó phù hợp với nắp đồ gá, cửa che, khuôn hoặc các cụm cần đóng mở nhanh.

GH431 là một ví dụ thuộc nhóm khóa kẹp chốt.

Về nguyên lý, móc kẹp được đưa vào chốt đối ứng. Khi tay gạt đi qua vị trí khóa, cơ cấu tạo lực kéo giữ hai bộ phận.

Đây là một bài toán khác với việc ép phôi xuống mặt tựa.

Vì vậy nếu cần khóa một nắp hoặc cụm che, không nên chỉ tìm một cam hold-down có lực lớn.

8. Đừng chọn cam chỉ vì lực kẹp lớn

Thông số lực là con số dễ nhìn thấy nhất trên catalogue. Vì vậy nó cũng là thông số dễ bị sử dụng sai nhất.

Holding capacity và clamping force không hoàn toàn là một khái niệm.

Lực thực tế còn phụ thuộc vào vị trí tác động của đầu kẹp, chiều dài tay kẹp và điều kiện làm việc của cơ cấu.

DESTACO cũng lưu ý rằng holding capacity cần được xem xét cùng vị trí tác động và điều kiện tải của cơ cấu. Tham khảo hướng dẫn về lực kẹp và holding capacity.

Vì vậy, khi chọn cam nên xem đồng thời:

• Lực cần thiết tại vị trí kẹp.
• Chiều dài tay kẹp.
• Vị trí đầu kẹp.
• Hướng tác động.
• Khoảng cách từ điểm kẹp đến điểm tựa.
• Độ cứng của phôi.
• Độ cứng của thân đồ gá.

Với phôi thành mỏng hoặc vật liệu mềm, lực kẹp quá lớn còn có thể gây biến dạng.

9. Kích thước lắp đặt quan trọng không kém lực kẹp

Một chiếc cam có thông số tốt nhưng không lắp vừa đồ gá thì cũng không có giá trị sử dụng.

Trước khi chọn model, nên kiểm tra:

• Chiều dài và chiều rộng đế.
• Chiều cao tổng thể.
• Khoảng cách tâm các lỗ bắt.
• Đường kính lỗ lắp.
• Chiều dài tay kẹp.
• Chiều cao đầu kẹp.
• Khoảng không xung quanh.

Nếu đang thay thế một chiếc cam cũ, nên đo trực tiếp chiếc đang sử dụng thay vì chỉ tìm theo tên gọi.

Hai sản phẩm có thể cùng được gọi là “cam kẹp đứng” nhưng chưa chắc có cùng kích thước lắp đặt.

10. Đừng quên kiểm tra cam ở trạng thái mở

Đây là một lỗi khá phổ biến khi thiết kế đồ gá.

Khi đóng, cam nằm gọn và không có vấn đề gì.

Nhưng khi mở, tay kẹp có thể quét vào phôi, cữ, cảm biến hoặc các chi tiết khác.

Đối với đồ gá CNC, cần kiểm tra cả vùng chuyển động của dao và spindle.

Với đồ gá thao tác bằng tay, cần kiểm tra thêm khoảng không cho người vận hành.

Một chiếc cam tốt phải vừa khi đóng và thuận tiện khi mở.

11. Góc mở và hành trình ảnh hưởng trực tiếp đến thao tác

Nếu góc mở quá nhỏ, người vận hành khó đưa phôi vào.

Nếu hành trình không đủ, đầu kẹp có thể không tạo được khoảng hở cần thiết.

Ngược lại, cơ cấu mở quá rộng cũng chiếm thêm không gian.

Với đồ gá thay phôi liên tục, chỉ cần mỗi chu kỳ mất thêm vài giây cũng có thể tạo ra chênh lệch đáng kể sau hàng nghìn sản phẩm.

Vì vậy khi chọn cam, nên cân bằng giữa:

• Góc mở.
• Hành trình.
• Khoảng hở lấy phôi.
• Không gian lắp đặt.
• Tốc độ thao tác.

12. Cảm giác đóng mở cũng là một thông số thực tế

Có những yếu tố không thể hiện đầy đủ trên bảng thông số.

Ví dụ độ rơ của khớp nối, cảm giác khi cơ cấu vượt qua điểm khóa hoặc lực tay cần thiết để đóng cam.

Với một chiếc cam chỉ dùng vài lần mỗi ngày, những khác biệt này có thể không đáng kể.

Nhưng với đồ gá được thao tác hàng trăm lần mỗi ca, chúng trở thành yếu tố đáng quan tâm.

Người vận hành cần một cơ cấu có thao tác dứt khoát, dễ tiếp cận và không phải dùng lực bất thường.

13. Độ rơ của cam kẹp: vấn đề thường chỉ thấy sau một thời gian sử dụng

Độ rơ là một trong những điểm khó đánh giá nếu chỉ nhìn sản phẩm mới.

Cơ cấu toggle có nhiều khớp liên kết. Khi đóng mở lặp lại trong thời gian dài, các vị trí liên kết chịu tải và ma sát liên tục.

Nếu độ rơ tăng, vị trí đầu kẹp có thể thay đổi so với trạng thái ban đầu.

Điều này đặc biệt đáng chú ý với những đồ gá yêu cầu vị trí kẹp ổn định.

Do đó khi thử một dòng cam mới, không nên chỉ kiểm tra ngay sau khi lắp. Nếu có điều kiện, nên theo dõi sau một số chu kỳ sử dụng thực tế.

14. Độ đồng đều giữa các chiếc cùng model cũng rất quan trọng

Giả sử một đồ gá sử dụng tám chiếc cam giống nhau.

Không chỉ cần một chiếc hoạt động tốt. Cả tám chiếc cần có kích thước và cảm giác thao tác đủ đồng đều để quá trình lắp ráp không trở thành việc chỉnh từng chiếc một.

Đây là điểm đặc biệt đáng quan tâm khi mua số lượng lớn.

Trước khi đặt một lô lớn, có thể thử một số lượng nhỏ trước. Sau đó mới đánh giá khả năng sử dụng trên toàn bộ đồ gá.

15. Kinh nghiệm chọn kẹp cho đồ gá CNC

Với đồ gá CNC, ngoài lực giữ phôi cần đặc biệt chú ý đến vùng va chạm.

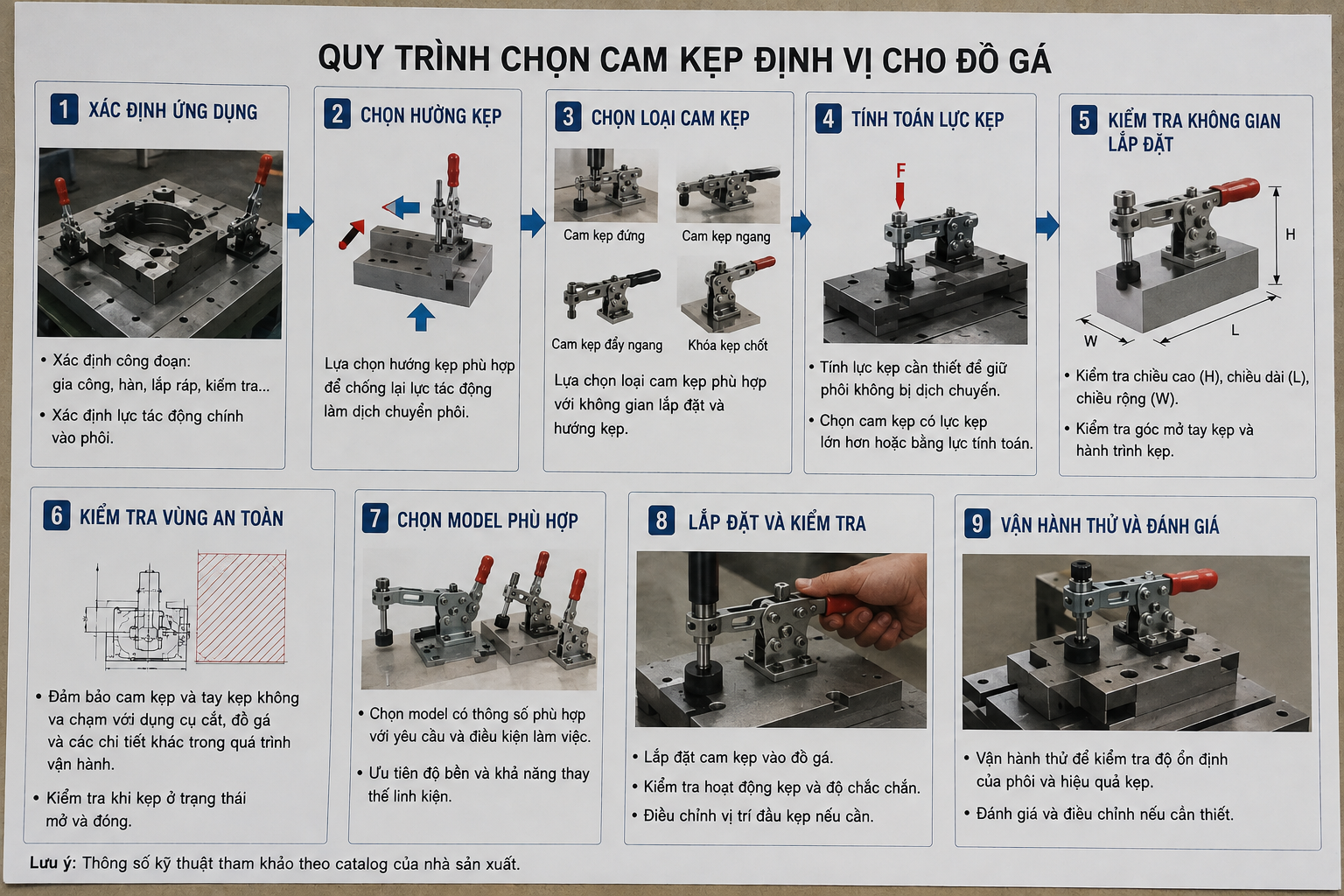

Trình tự kiểm tra nên gồm:

1. Xác định vị trí phôi.
2. Xác định các mặt và chốt định vị.
3. Xác định hướng lực gia công.
4. Chọn hướng tác động của kẹp.
5. Kiểm tra vùng chuyển động của dao.
6. Kiểm tra góc mở của cam.
7. Kiểm tra khả năng lấy phôi.
8. Kiểm tra thao tác của người vận hành.

Nếu đồ gá có nhiều cam, cần kiểm tra cả khoảng cách giữa các tay gạt.

Không nên bố trí quá sát nhau chỉ vì vị trí lỗ bắt thuận tiện.

16. Kinh nghiệm chọn kẹp cho jig hàn

Jig hàn có điều kiện sử dụng khác với đồ gá CNC.

Cam thường được đóng mở với tần suất cao. Khu vực làm việc có thể xuất hiện nhiệt, bụi kim loại và xỉ hàn.

Vì vậy nên quan tâm đến:

• Khả năng thao tác nhanh.
• Vị trí tay gạt.
• Độ bền cơ cấu.
• Khả năng vệ sinh.
• Khoảng cách với vùng hàn.
• Khả năng thay thế khi cần.

Không nhất thiết một jig chỉ sử dụng một loại cam.

Có thể kết hợp cam đứng, cam đẩy ngang và cam kẹp chốt tùy theo nhiệm vụ của từng vị trí.

17. Những lỗi thường gặp khi chọn cam kẹp

Chọn theo lực lớn nhất

Lực lớn nhưng sai hướng vẫn không giải quyết được vấn đề.

Chọn theo hình dáng

Hai sản phẩm có hình dáng tương tự chưa chắc có cùng kích thước lắp đặt.

Không kiểm tra trạng thái mở

Cam có thể vừa khi đóng nhưng gây va chạm khi mở.

Không kiểm tra vị trí đầu kẹp

Thay đổi vị trí tác động có thể làm thay đổi điều kiện lực của cơ cấu.

Dùng cam để sửa lỗi định vị

Nếu phôi không ổn định do hệ thống định vị chưa đúng, tăng lực kẹp không phải giải pháp tốt.

Không tính đến việc mua bổ sung

Đồ gá có thể được sử dụng trong nhiều năm. Vì vậy khả năng mua lại đúng model cũng nên được tính đến ngay từ đầu.

18. Nếu đang dùng cam của hãng khác thì thay thế thế nào?

Không nên chỉ tìm một sản phẩm có hình dáng giống chiếc đang sử dụng.

Nên đối chiếu ít nhất các thông tin sau:

Thông số	Nội dung cần đối chiếu
Kiểu cơ cấu	Đứng, ngang, đẩy ngang hoặc khóa chốt
Kích thước đế	Chiều dài, chiều rộng, chiều cao
Lỗ lắp	Đường kính và khoảng cách tâm
Tay kẹp	Chiều dài, hình dạng và vị trí đầu kẹp
Góc mở	Khoảng hở khi thay phôi
Lực	Đáp ứng tải thực tế
Không gian	Khoảng quét khi đóng và mở

Nếu chưa chắc chắn, nên thử một vài chiếc trên vị trí ít rủi ro trước khi thay toàn bộ đồ gá.

19. Khi nào nên dùng sản phẩm thay thế?

Trong thực tế không phải đồ gá nào cũng bắt buộc phải sử dụng đúng thương hiệu ban đầu.

Điều quan trọng là sản phẩm thay thế phải đáp ứng được các yêu cầu kỹ thuật của ứng dụng.

Có thể xem xét thay thế khi:

• Model cũ khó tìm.
• Thời gian cung cấp quá dài.
• Chi phí không còn phù hợp.
• Cần một nguồn cung ổn định hơn.
• Kích thước tương đương.
• Thông số lực đáp ứng yêu cầu.
• Cơ cấu phù hợp với vị trí lắp.

Không nên thay thế chỉ vì sản phẩm mới có hình dáng tương tự.

Với linh kiện đồ gá, vài milimet khác biệt ở vị trí lỗ hoặc chiều cao cũng có thể khiến việc thay trực tiếp không thực hiện được.

20. Cam kẹp Sun Việt nên được đánh giá như thế nào?

Sun Việt hiện cung cấp dòng cam kẹp GH cho các ứng dụng đồ gá cơ khí với nhiều kiểu cơ cấu.

Thay vì đánh giá một dòng sản phẩm mới chỉ bằng giá bán, có thể bắt đầu từ những tiêu chí thực tế đã nêu ở trên.

Một số model tiêu biểu gồm:

• GH101A – cam kẹp đứng.
• GH201B – cam kẹp ngang.
• GH304EM – cam đẩy ngang.
• GH431 – cam kẹp chốt.

Cách đánh giá thực tế nhất là chọn một vài vị trí phù hợp trong đồ gá để thử trước.

Kiểm tra khả năng lắp đặt, thao tác đóng mở, khoảng hở, độ ổn định và khả năng giữ phôi. Nếu phù hợp mới mở rộng sang những vị trí khác.

Cách thử này cho kết quả đáng tin cậy hơn việc chỉ so sánh giá hoặc hình ảnh sản phẩm.

21. Khả năng cung cấp lại cũng là một tiêu chí kỹ thuật

Đây là yếu tố nhiều người chỉ nghĩ tới khi đồ gá đã chạy vài năm.

Giả sử một đồ gá đang sử dụng mười chiếc cam cùng loại. Sau một thời gian, một chiếc bị hỏng.

Nếu vẫn có thể mua đúng model, việc thay thế rất đơn giản.

Nhưng nếu model đã ngừng cung cấp, có thể phải sửa lại cả cụm gá chỉ vì một linh kiện nhỏ.

Do đó khi chọn kẹp cho một dự án sản xuất dài hạn, nên quan tâm cả khả năng cung cấp lại sản phẩm trong tương lai.

22. Nếu chưa biết chọn model nào, cần cung cấp những thông tin gì?

Không phải lúc nào người thiết kế cũng có đầy đủ thông số lực.

Trong trường hợp đó, có thể bắt đầu bằng những thông tin đơn giản:

• Ảnh vị trí cần kẹp.
• Ảnh toàn bộ đồ gá.
• Kích thước phôi.
• Hướng gia công.
• Khoảng không dành cho cam.
• Model cam đang sử dụng nếu có.
• Số lượng cần dùng.

Từ những thông tin này có thể xác định trước nhóm cơ cấu phù hợp, sau đó mới đi vào lựa chọn model cụ thể.

23. Mua kẹp định vị ở đâu, kinh nghiệm chọn chính xác model?

Nếu đã biết chính xác mã sản phẩm, việc mua khá đơn giản.

Khó hơn là trường hợp chỉ có một vị trí trên đồ gá nhưng chưa biết nên dùng loại cam nào.

Trong trường hợp này, nên ưu tiên nhà cung cấp có thể tư vấn dựa trên ảnh thực tế, kích thước và ứng dụng.

Không nên chọn một model chỉ vì nó có hình dáng gần giống chiếc cam đang cần thay.

Đối với các dòng cam GH của Sun Việt, có thể xem danh mục để đối chiếu các nhóm sản phẩm:

Xem danh mục cam kẹp định vị Sun Việt

Nếu đã có cam cũ, việc cung cấp mã sản phẩm hoặc ảnh thực tế sẽ giúp quá trình đối chiếu nhanh và chính xác hơn.

24. Tóm tắt kinh nghiệm chọn kẹp cho đồ gá

Nếu cần rút gọn toàn bộ quá trình lựa chọn thành một quy trình đơn giản, có thể đi theo thứ tự sau:

1. Xác định mặt chuẩn và điểm định vị.
2. Xác định hướng lực gia công.
3. Xác định hướng phôi có xu hướng dịch chuyển.
4. Chọn hướng tác động của kẹp.
5. Chọn loại cơ cấu phù hợp.
6. Tính hoặc xác định lực kẹp cần thiết.
7. Kiểm tra kích thước lắp đặt.
8. Kiểm tra góc mở và hành trình.
9. Kiểm tra va chạm khi mở.
10. Kiểm tra thao tác của người vận hành.
11. Đánh giá khả năng thay thế và cung cấp lại.
12. Cuối cùng mới so sánh giá.

Trình tự này giúp hạn chế tình trạng chọn được một chiếc cam có thông số đẹp nhưng khi đưa vào đồ gá lại không đáp ứng được yêu cầu thực tế.

25. Kết luận về kinh nghiệm lựa chọn cam kẹp

Kinh nghiệm chọn kẹp cho đồ gá cơ khí không nằm ở việc tìm chiếc cam có lực lớn nhất.

Cũng không nên mặc định sản phẩm đắt tiền luôn phù hợp hơn.

Điều quan trọng là chiếc kẹp phải tạo lực đúng hướng, phù hợp với không gian lắp đặt, thao tác thuận tiện và đáp ứng được số chu kỳ làm việc của đồ gá.

Với những đồ gá sử dụng lâu dài, khả năng mua bổ sung đúng model cũng nên được tính đến ngay từ khi thiết kế.

Đối với dòng cam kẹp Sun Việt, có thể bắt đầu bằng việc đối chiếu model theo đúng ứng dụng thay vì thay thế toàn bộ ngay lập tức.

Một vài chiếc thử nghiệm trên đồ gá thực tế sẽ cho câu trả lời rõ ràng hơn rất nhiều so với việc chỉ nhìn catalogue.

Nếu bạn đang có một chiếc cam cũ cần tìm sản phẩm thay thế, hoặc đang thiết kế đồ gá nhưng chưa xác định được nên dùng cam đứng, cam ngang, cam đẩy ngang hay cam kẹp chốt, có thể gửi hình ảnh và kích thước vị trí cần lắp để được đối chiếu.

Hotline: 0985 478 987

Email: support@sunei.vn

Website: Sunei.vn
