Chốt Xiên Là Gì? Nguyên Lý Kéo Slider Trong Khuôn Ép Nhựa

Chốt xiên là linh kiện dùng để tạo chuyển động ngang cho slider trong khuôn ép nhựa. Khi khuôn đóng hoặc mở, chuyển động thẳng của hai nửa khuôn được biến đổi thành chuyển động ngang của slider thông qua bề mặt nghiêng của chốt.

Chốt xiên thường được sử dụng trong các sản phẩm có undercut, lỗ ngang, móc hoặc chi tiết mà cơ cấu đẩy thông thường không thể tháo sản phẩm trực tiếp theo phương mở khuôn.

1. Chốt xiên là gì?

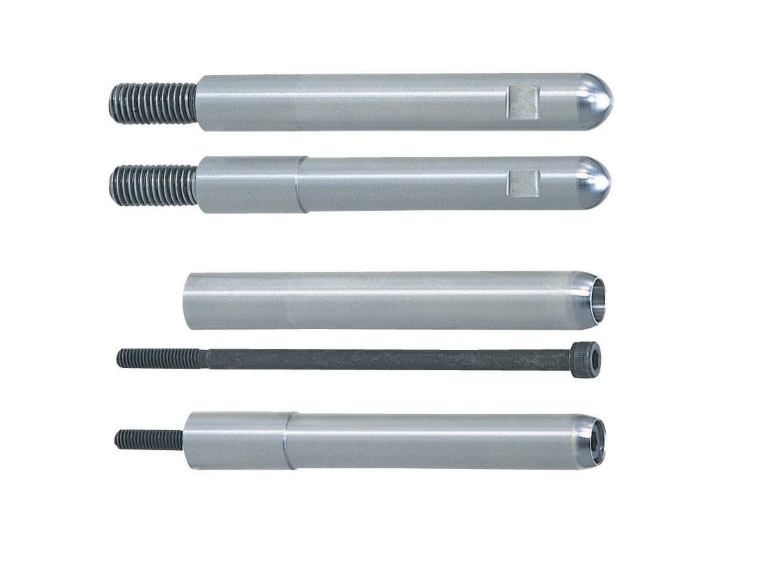

Chốt xiên thường có dạng trụ, được lắp nghiêng một góc so với phương đóng mở khuôn.

Một đầu chốt được cố định trên một phần khuôn, trong khi thân chốt đi qua lỗ dẫn trên slider. Khi hai tấm khuôn dịch chuyển tương đối, chốt xiên buộc slider chuyển động theo phương ngang.

2. Slider trong khuôn ép nhựa là gì?

Slider là cụm trượt dùng để tạo hình những phần sản phẩm nằm lệch khỏi hướng tháo khuôn chính.

Slider có thể dùng để tạo:

• Lỗ ngang.
• Rãnh bên.
• Móc khóa.
• Undercut bên hông.
• Các chi tiết lõm hoặc gờ không thể tháo theo phương mở khuôn.

3. Nguyên lý kéo slider bằng chốt xiên

Khi khuôn mở:

• Hai nửa khuôn bắt đầu tách ra.
• Chốt xiên dịch chuyển tương đối trong lỗ của slider.
• Do thân chốt có góc nghiêng, lực tác động được chuyển thành chuyển động ngang.
• Slider lùi ra khỏi sản phẩm.
• Phần undercut được giải phóng để sản phẩm có thể được đẩy ra.

Khi khuôn đóng, quá trình diễn ra theo chiều ngược lại và slider trở về vị trí tạo hình.

4. Góc chốt xiên ảnh hưởng như thế nào?

Góc nghiêng ảnh hưởng trực tiếp đến hành trình ngang của slider và lực tác động lên chốt.

Nếu góc thay đổi thì:

• Hành trình ngang của slider thay đổi.
• Lực ngang tác động lên chốt thay đổi.
• Tải lên bề mặt trượt và cơ cấu khóa slider cũng thay đổi.

-> Vì vậy góc chốt xiên cần được xác định từ hành trình slider, không gian khuôn và tải làm việc thực tế.

5. Chốt xiên có nhiệm vụ khóa slider không?

Trong nhiều thiết kế, chốt xiên chủ yếu đảm nhiệm việc dẫn động slider, còn lực ép lên slider khi phun nhựa được tiếp nhận bởi cơ cấu khóa hoặc bề mặt chịu lực riêng -> Vì thế, không nên coi chốt xiên là chi tiết chịu toàn bộ lực khóa slider khi ép nhựa.

-> Cách bố trí này giúp hạn chế tải ngang quá lớn tác động trực tiếp lên chốt xiên.

6. Vì sao chốt xiên bị cong hoặc gãy?

Một số nguyên nhân thường gặp gồm:

• Slider bị kẹt nhưng khuôn vẫn tiếp tục đóng.
• Chốt chịu tải ngang quá lớn.
• Góc chốt hoặc hành trình slider không phù hợp.
• Lỗ dẫn hướng bị mòn hoặc lệch tâm.
• Bề mặt slider thiếu bôi trơn.
• Cơ cấu khóa slider hoạt động không đúng.

-> Khi chốt xiên bị cong hoặc gãy, không nên chỉ thay chốt mà cần kiểm tra đồng thời slider, lỗ dẫn và cơ cấu khóa.

7. Cách chọn chốt xiên

Khi lựa chọn cần kiểm tra các thông số chính:

• Đường kính chốt.
• Chiều dài tổng.
• Góc lắp chốt.
• Chiều dài phần làm việc.
• Kiểu đầu chốt.
• Vật liệu và xử lý nhiệt theo đúng series.

-> Hai chốt cùng đường kính nhưng khác góc, chiều dài hoặc kết cấu đầu chốt chưa chắc có thể thay thế cho nhau.

8. Chốt xiên tại SUN VIỆT

SUN VIỆT cung cấp các dòng chốt xiên dùng trong khuôn ép nhựa với nhiều kích thước và kiểu lắp khác nhau.

Xem nhóm sản phẩm:
Chốt xiên khuôn ép nhựa

Khi yêu cầu báo giá, khách hàng nên cung cấp:

• Mã sản phẩm nếu có.
• Đường kính chốt.
• Chiều dài.
• Góc chốt.
• Số lượng.
