Chốt Hồi Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng Trong Khuôn Ép Nhựa
Chốt hồi là linh kiện thuộc hệ thống đẩy của khuôn ép nhựa, có nhiệm vụ đưa cụm tấm đẩy trở về vị trí ban đầu khi khuôn đóng. Chốt hồi giúp bảo đảm hệ thống ejector được thu về đúng vị trí trước chu kỳ ép tiếp theo.
Chốt hồi thường làm việc cùng tấm đẩy, chốt đẩy và các linh kiện của cụm ejector. Việc lựa chọn đúng kích thước và bố trí hợp lý giúp hệ thống đẩy hoạt động ổn định, hạn chế va chạm giữa chốt đẩy và lòng khuôn.
1. Chốt hồi là gì?

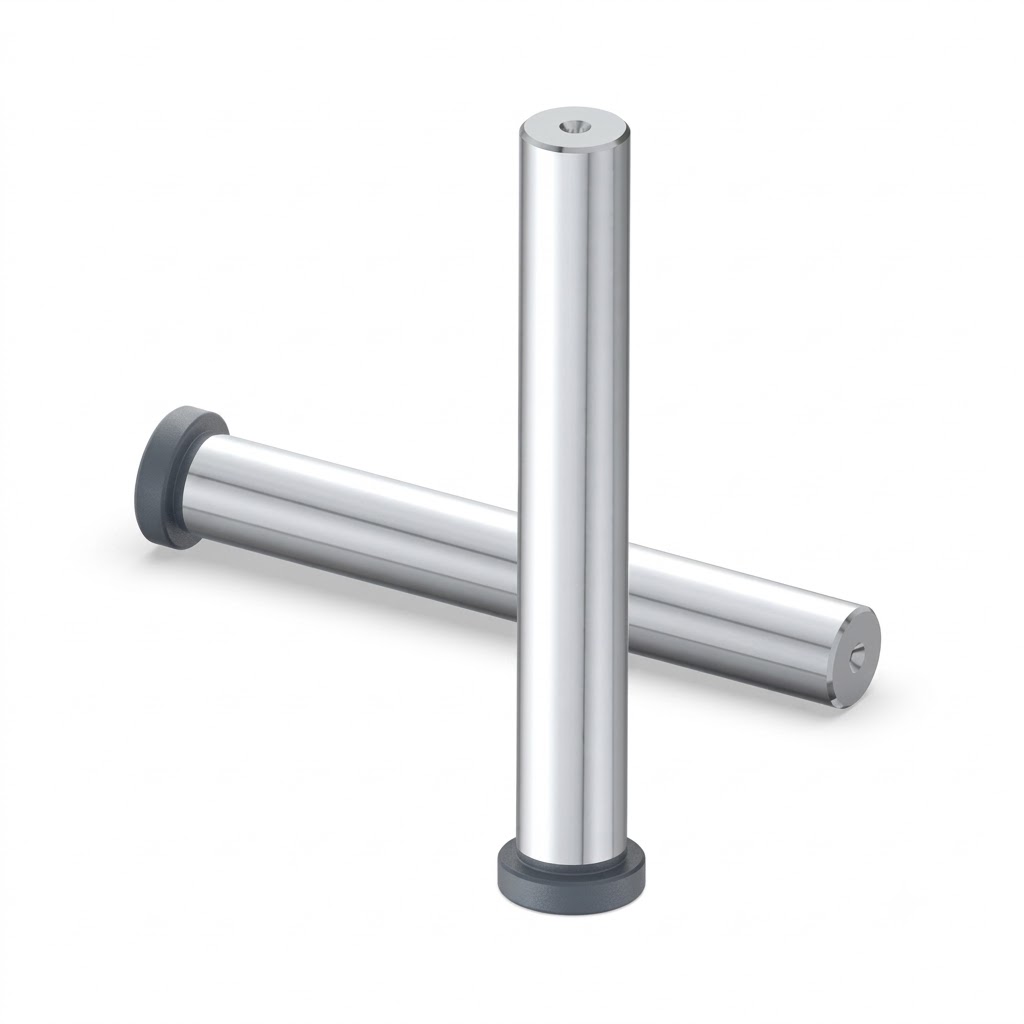

Chốt hồi còn được gọi là return pin. Đây là chi tiết dạng trụ được lắp trên cụm tấm đẩy.
Khi khuôn mở và hệ thống đẩy sản phẩm hoạt động, chốt hồi di chuyển cùng tấm đẩy. Khi khuôn đóng trở lại, mặt khuôn phía đối diện tác động lên đầu chốt hồi, ép toàn bộ cụm ejector trở về vị trí ban đầu.
2. Cấu tạo của return pin
Chốt hồi thông thường gồm các phần chính:
- Đầu chốt: giữ chốt trên tấm đẩy.
- Thân chốt: phần chịu dẫn hướng và truyền lực hồi.
- Đầu làm việc: tiếp xúc với tấm khuôn khi khuôn đóng.
Kích thước, vật liệu, độ cứng và kiểu đầu có thể khác nhau tùy series và nhà sản xuất. Khi thay thế cần đối chiếu đúng mã hoặc bản vẽ kỹ thuật.

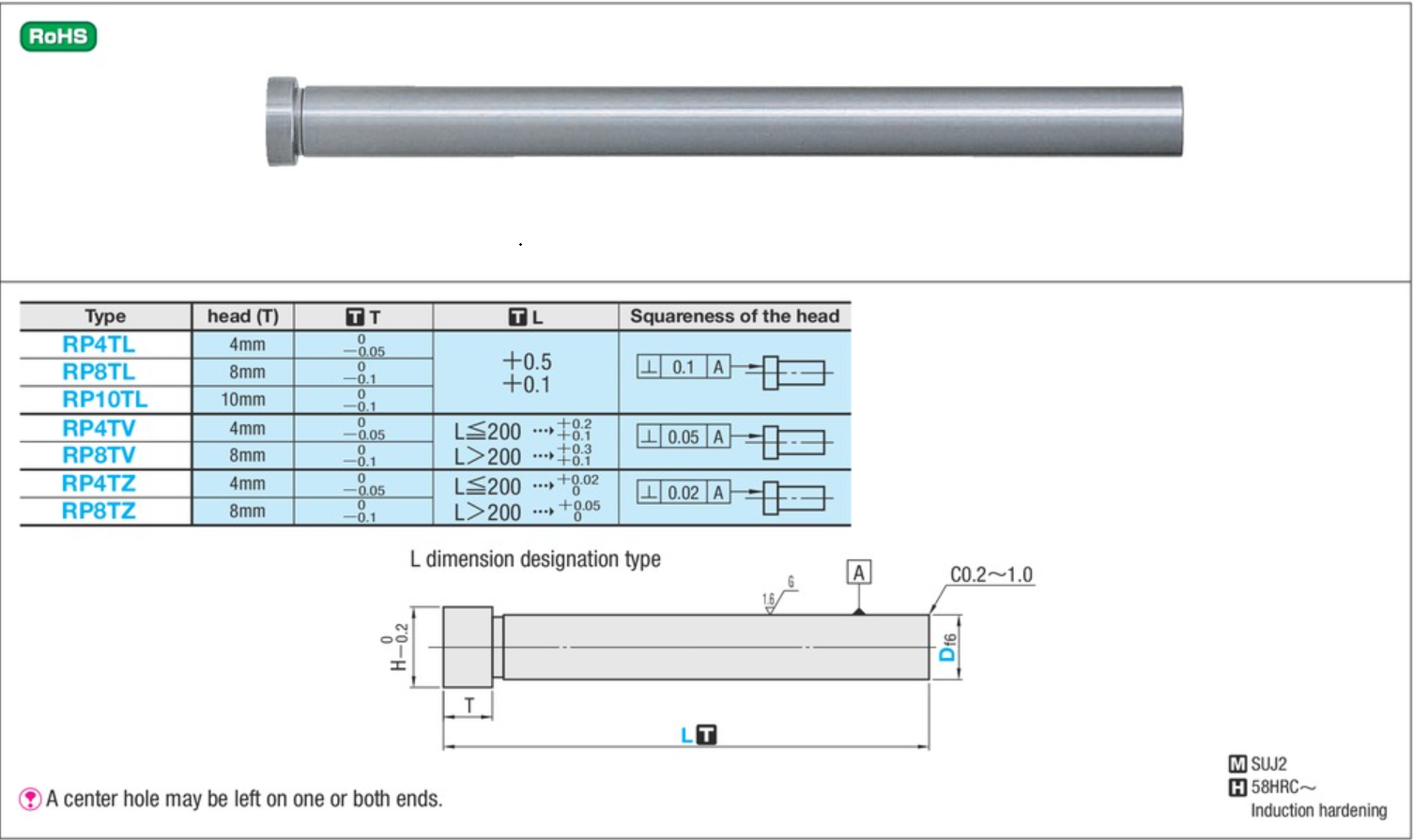

Bản vẽ cấu tạo chốt hồi
3. Nguyên lý hoạt động của chốt hồi
Chu trình làm việc có thể hiểu đơn giản như sau:
- Khuôn mở.
- Cụm ejector tiến lên để đẩy sản phẩm ra khỏi lòng khuôn.
- Chốt hồi di chuyển cùng cụm tấm đẩy.
- Khuôn bắt đầu đóng trở lại.
- Mặt khuôn tác động lên đầu chốt hồi.
- Chốt hồi đẩy tấm ejector về vị trí ban đầu.
-> Nhờ cơ cấu này, các chốt đẩy được thu về trước khi khuôn đóng hoàn toàn.
4. Vì sao khuôn cần return pin?
Nếu cụm ejector không trở về đúng vị trí, chốt đẩy có thể còn nhô vào vùng lòng khuôn khi hai nửa khuôn đóng lại.
Điều này có thể gây:
- Va chạm giữa chốt đẩy và lòng khuôn.
- Cong hoặc gãy chốt đẩy.
- Hư hỏng bề mặt cavity hoặc core.
- Khuôn đóng không hết hành trình.
- Ảnh hưởng tới chu kỳ ép tiếp theo.
=> Chốt hồi vì vậy là một chi tiết nhỏ nhưng có vai trò quan trọng đối với độ an toàn của hệ thống đẩy.
5. Chốt hồi khác chốt đẩy như thế nào?
| Đặc điểm | Chốt hồi | Chốt đẩy |
| Chức năng chính | Đưa cụm tấm đẩy về vị trí ban đầu | Đẩy sản phẩm ra khỏi lòng khuôn |
| Tiếp xúc với sản phẩm | Thông thường không | Có |
| Vị trí làm việc | Cụm ejector và vùng hồi tấm đẩy | Từ tấm đẩy tới bề mặt sản phẩm |
| Vai trò | Hồi hệ thống đẩy | Tách sản phẩm khỏi khuôn |
6. Chốt hồi thường được bố trí ở đâu?
Chốt hồi thường được bố trí quanh cụm tấm đẩy và phân bố tương đối cân đối để lực hồi tác động ổn định lên ejector plate.
Số lượng và vị trí chốt hồi phụ thuộc vào:
- Kích thước khuôn.
- Kích thước tấm đẩy.
- Hành trình ejector.
- Tải trọng của hệ thống đẩy.
- Kết cấu tổng thể của khuôn.
-> Không nên bố trí chốt hồi chỉ theo thói quen mà cần dựa trên bản vẽ và yêu cầu chuyển động thực tế.
7. Khi nào cần kiểm tra hoặc thay chốt hồi?
Nên kiểm tra chốt hồi khi xuất hiện các dấu hiệu:
- Thân chốt bị cong.
- Đầu chốt bị mòn hoặc biến dạng.
- Chốt bị xước hoặc kẹt khi chuyển động.
- Cụm ejector hồi không hết hành trình.
- Các chốt hồi tiếp xúc không đồng đều.
- Tấm đẩy có hiện tượng lệch hoặc rung khi hồi.
Khi chốt hồi bị hư hỏng, nên kiểm tra đồng thời tấm đẩy, lỗ dẫn chốt và toàn bộ cụm ejector để tìm nguyên nhân thay vì chỉ thay riêng chốt.
8. Cách chọn chốt hồi cho khuôn ép nhựa
Khi lựa chọn cần xác định các thông số chính:
- Đường kính thân chốt.
- Chiều dài tổng.
- Kích thước đầu chốt.
- Kiểu lắp trên tấm đẩy.
- Hành trình của hệ thống ejector.
- Vật liệu và độ cứng theo đúng series.
Không nên chọn chốt hồi chỉ dựa vào đường kính. Hai chốt cùng đường kính nhưng khác chiều dài, đầu chốt hoặc series có thể không thay thế trực tiếp cho nhau.
