Chốt Định Vị Thẳng Và Chốt Định Vị Côn Khác Nhau Thế Nào?

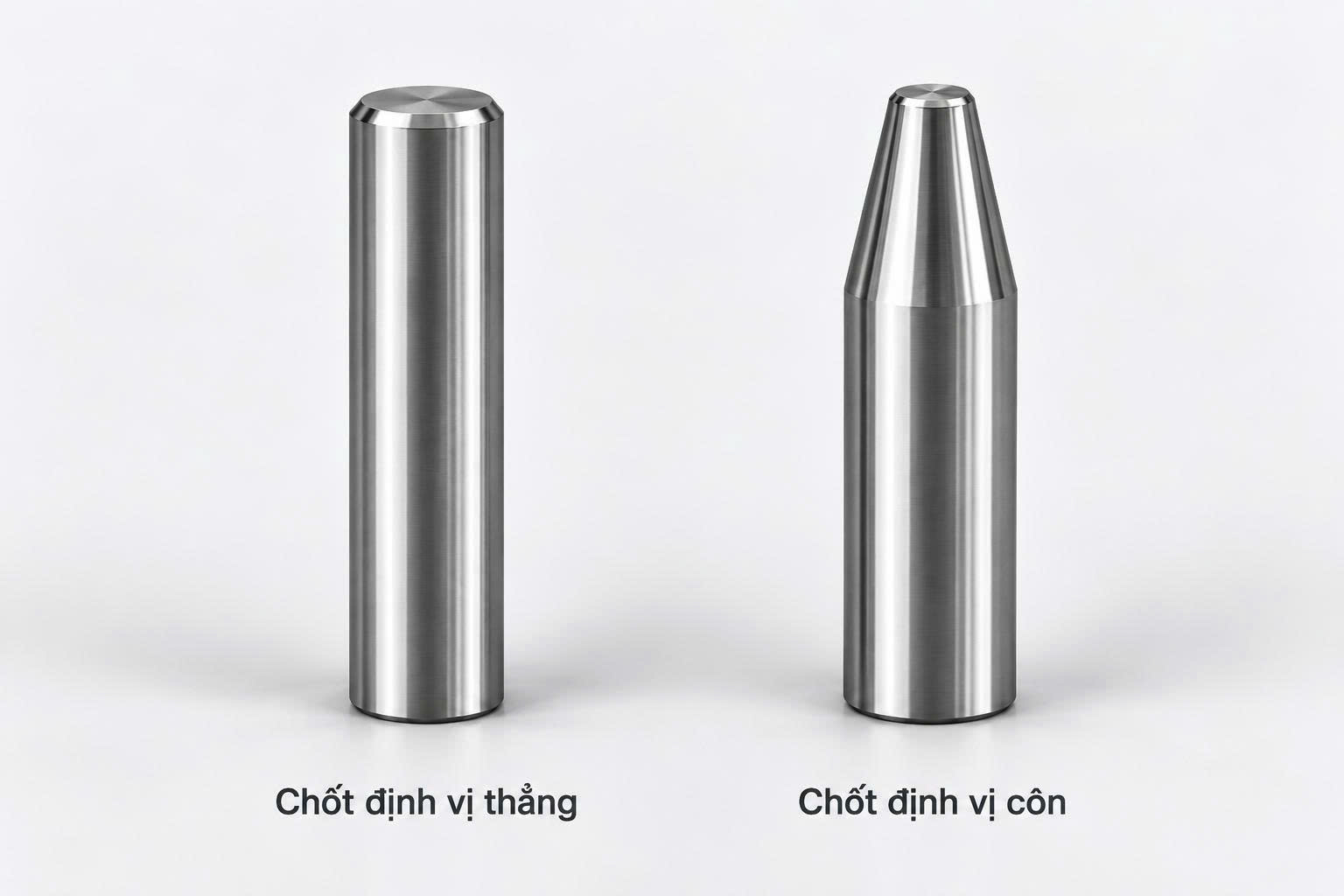

Chốt định vị thẳng và chốt định vị côn là gì?

Chốt định vị thẳng và chốt định vị côn đều được dùng để xác lập vị trí giữa các chi tiết trong khuôn, đồ gá và cơ cấu cơ khí. Điểm khác nhau chính nằm ở hình dạng phần làm việc và cách hai chi tiết được đưa về đúng vị trí.

Chốt thẳng sử dụng thân trụ để định vị trực tiếp, trong khi chốt côn sử dụng bề mặt côn để hỗ trợ tự căn tâm khi lắp hoặc khi hai chi tiết tiến lại gần nhau.

1. Chốt định vị thẳng

Chốt định vị thẳng có phần làm việc dạng trụ và thường kết hợp với lỗ hoặc bạc có kích thước tương ứng.

Ưu điểm chính:

• Kết cấu đơn giản.
• Dễ gia công và thay thế.
• Phù hợp với vị trí cần độ lặp lại cao.
• Thường dùng cho tấm khuôn, insert và đồ gá.

2. Chốt định vị côn

Chốt định vị côn có phần đầu hoặc phần làm việc dạng côn. Khi chốt đi vào lỗ hoặc bạc tương ứng, bề mặt côn giúp hai chi tiết tự điều chỉnh dần về đúng tâm.

Loại này phù hợp với các vị trí cần hỗ trợ căn chỉnh khi hai chi tiết ban đầu có sai lệch nhỏ.

3. Hai loại chốt khác nhau như thế nào?

Tiêu chí	Chốt thẳng	Chốt côn
Hình dạng làm việc	Dạng trụ	Dạng côn
Khả năng tự căn tâm	Thấp hơn	Tốt hơn
Kết cấu	Đơn giản	Phức tạp hơn
Ứng dụng	Định vị trực tiếp	Căn chỉnh và định vị
Yêu cầu lỗ/bạc đi kèm	Phù hợp với thân trụ	Phù hợp với bề mặt côn

4. Khi nào nên dùng chốt định vị thẳng – côn

Chốt thẳng phù hợp khi:

• Hai chi tiết đã có vị trí tương đối chính xác.
• Cần giữ vị trí lặp lại ổn định.
• Không cần khả năng tự căn tâm lớn.
• Ưu tiên kết cấu đơn giản và dễ thay thế.

Chốt côn nên được cân nhắc khi:

• Cần hỗ trợ tự căn chỉnh khi lắp.
• Hai chi tiết có thể xuất hiện sai lệch nhỏ trước khi vào vị trí cuối.
• Cần định tâm tốt hơn ở giai đoạn đóng khuôn hoặc lắp ghép.
• Thiết kế có bạc hoặc bề mặt côn tương ứng.

5. Những lỗi thường gặp khi chọn chốt định vị

• Chỉ chọn theo đường kính.
• Không kiểm tra dung sai lắp.
• Dùng chốt thẳng cho vị trí cần tự căn tâm.
• Chọn sai kiểu đầu chốt.
• Không kiểm tra bạc hoặc lỗ đi kèm.
• Thay series khác nhưng không đối chiếu kích thước.

=> Xem thêm tại: Chốt định vị khuôn

6. Cách chọn chốt định vị phù hợp

Nên xác định theo trình tự:

Vị trí cần định vị → yêu cầu độ chính xác → khả năng tự căn tâm → kiểu chốt → đường kính → chiều dài → dung sai → bạc hoặc lỗ đi kèm.

Nếu chưa xác định được mã, nên sử dụng bản vẽ hoặc kích thước thực tế để đối chiếu trước khi đặt hàng.
