Cam Kẹp Nhanh Trong Sản Xuất: Vai Trò, Lợi Ích Và Cách Chọn Phù Hợp

Cam kẹp nhanh là một trong những chi tiết gá kẹp đơn giản nhưng có ảnh hưởng trực tiếp đến tốc độ thao tác, độ ổn định và khả năng lặp lại trong sản xuất. Thay vì phải siết và tháo bulong nhiều vòng cho mỗi chu kỳ, người vận hành chỉ cần một thao tác đóng hoặc mở tay gạt để cố định và giải phóng chi tiết.

Nhờ cơ cấu khóa nhanh, cam kẹp được sử dụng rộng rãi trong đồ gá, hàn, lắp ráp, gia công, kiểm tra sản phẩm và nhiều dây chuyền sản xuất lặp lại.

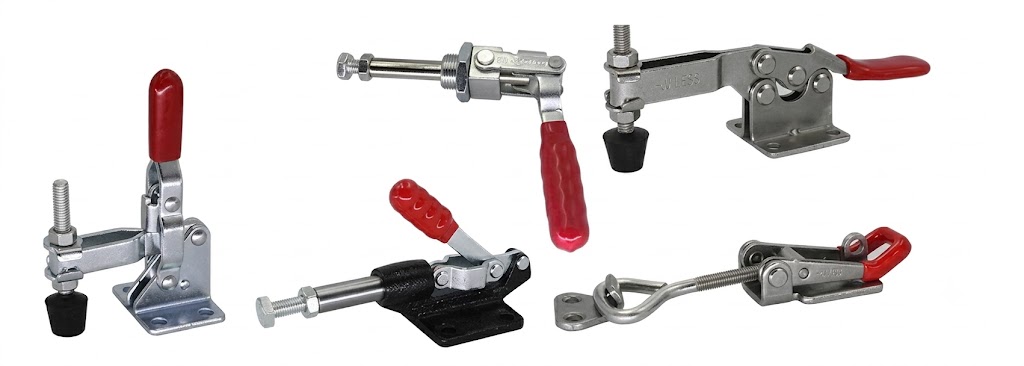

Các loại cam kẹp phổ biến

1. Cam kẹp nhanh hoạt động như thế nào?

Phần lớn cam kẹp nhanh cơ khí hoạt động theo nguyên lý toggle action – cơ cấu liên kết vượt tâm. Khi tay gạt được đưa tới vị trí khóa, các khớp liên kết đi qua điểm tâm hình học và tự giữ ở trạng thái khóa.

Nhờ nguyên lý này, người vận hành chỉ cần lực tay tương đối nhỏ nhưng cam kẹp vẫn có thể tạo và duy trì lực giữ lớn hơn đáng kể. Đồng thời, cơ cấu không dễ tự mở khi có rung động thông thường trong quá trình sản xuất.

Điểm cần phân biệt là holding capacity – khả năng giữ và clamping force – lực kẹp thực tế lên phôi không phải cùng một thông số. Khả năng giữ thường là lực bên ngoài tối đa mà cam có thể chịu khi đang khóa, trong khi lực kẹp thực tế còn phụ thuộc vị trí đầu kẹp, chiều cao điều chỉnh và kết cấu đồ gá.

2. Vai trò của cam kẹp nhanh trong sản xuất

• Giữ chi tiết ổn định trong quá trình làm việc

Vai trò cơ bản nhất của cam kẹp là giữ chi tiết tại đúng vị trí sau khi đã được định vị trên đồ gá.

Trong quá trình khoan, hàn, lắp ráp hoặc kiểm tra, nếu phôi dịch chuyển dù chỉ một lượng nhỏ thì kích thước, vị trí hoặc chất lượng thành phẩm đều có thể bị ảnh hưởng.

Cam kẹp không thay thế cho các chi tiết định vị. Chốt định vị, mặt chuẩn hoặc cữ chặn quyết định vị trí của phôi; cam kẹp có nhiệm vụ ép và giữ phôi ổn định trên các chuẩn đó.

• Rút ngắn thời gian gá và tháo phôi

Đây là lợi ích dễ nhận thấy nhất khi thay bulong siết tay bằng cam kẹp nhanh.

Với gá kẹp bằng vít thông thường, người vận hành phải xoay nhiều vòng ở mỗi lần lắp và tháo. Với cam kẹp nhanh, thao tác này được rút xuống thành một chuyển động tay gạt.

Trong sản xuất đơn chiếc, chênh lệch vài giây có thể không đáng kể. Nhưng với một công đoạn lặp lại hàng trăm hoặc hàng nghìn lần, phần thời gian tiết kiệm được trên mỗi chu kỳ sẽ cộng dồn thành một lượng thời gian sản xuất đáng kể.

• Tăng độ lặp lại của thao tác gá

Khi cam kẹp được lắp đúng vị trí và đầu kẹp đã được điều chỉnh phù hợp, người vận hành có thể lặp lại cùng một thao tác đóng mở cho nhiều chi tiết liên tiếp.

Điều này giúp giảm sự phụ thuộc vào cảm giác siết tay của từng người vận hành. Với các đồ gá sản xuất hàng loạt, khả năng lặp lại này đặc biệt quan trọng.

• Giảm thao tác cho người vận hành

Việc phải liên tục sử dụng cờ lê hoặc xoay vít gây mất thời gian và tăng số thao tác tay trong một ca sản xuất.

Cam kẹp nhanh sử dụng tay gạt và cơ cấu đòn bẩy, giúp thao tác đóng mở đơn giản hơn. Đây là một lý do cam kẹp rất phổ biến trên đồ gá lắp ráp, đồ gá kiểm tra và jig hàn.

3. Cam kẹp nhanh giúp tăng năng suất như thế nào?

Năng suất không chỉ phụ thuộc vào tốc độ của máy. Trong nhiều dây chuyền thủ công hoặc bán tự động, thời gian đặt phôi → định vị → kẹp → gia công → mở kẹp → lấy phôi chiếm một phần đáng kể của chu kỳ.

Cam kẹp nhanh tác động trực tiếp vào phần thời gian không tạo ra gia công này.

Ví dụ, nếu một đồ gá sử dụng bốn vị trí kẹp và mỗi lần dùng vít phải mất nhiều thao tác siết, việc thay bằng bốn cam kẹp đóng mở nhanh có thể giảm đáng kể thời gian chuẩn bị giữa hai sản phẩm.

Lợi ích càng rõ khi:

• Sản lượng lớn.
• Thời gian gia công của mỗi sản phẩm ngắn.
• Phôi phải thay liên tục.
• Một đồ gá sử dụng nhiều điểm kẹp.
• Người vận hành phải thao tác cả ngày.

4. Những ứng dụng phổ biến của cam kẹp nhanh

• Đồ gá gia công

Cam kẹp được dùng để giữ chi tiết khi khoan, phay nhẹ, mài hoặc các công đoạn gia công có đồ gá chuyên dụng. Cơ cấu nhanh giúp việc thay phôi giữa các chu kỳ thuận tiện hơn.

• Jig hàn

Trong đồ gá hàn, cam kẹp giúp ép các chi tiết vào vị trí đã được định vị trước khi hàn. Điều này giúp hạn chế sai lệch vị trí trong quá trình thao tác.

• Dây chuyền lắp ráp

Cam kẹp có thể giữ hai hoặc nhiều chi tiết ở đúng vị trí trong khi bắt vít, ép, dán hoặc thực hiện công đoạn lắp ráp khác.

• Đồ gá kiểm tra

Trong các jig kiểm tra kích thước hoặc chức năng, cam kẹp giúp cố định sản phẩm nhanh và lặp lại tương đối ổn định qua nhiều lần kiểm tra.

• Khuôn và máy móc

Một số dòng cam kẹp được sử dụng trong cơ cấu máy, đồ gá khuôn hoặc các vị trí cần thao tác khóa và mở nhanh.

5. Các loại cam kẹp nhanh thường gặp

• Cam kẹp đứng

Vertical Toggle Clamp có tay gạt ở vị trí gần thẳng đứng khi khóa. Đây là dạng rất phổ biến trên đồ gá cơ khí và jig hàn.

• Cam kẹp ngang

Horizontal Toggle Clamp có tay gạt nằm thấp khi khóa, phù hợp khi cần giảm chiều cao tổng của đồ gá hoặc tránh tay gạt vướng vào khu vực thao tác.

• Cam kẹp đẩy kéo

Push-Pull Toggle Clamp sử dụng ty trượt chuyển động theo đường thẳng. Dòng này phù hợp với cơ cấu cần đẩy, kéo hoặc khóa từ bên cạnh.

• Cam kẹp móc

Latch Clamp sử dụng móc hoặc U-bolt để kéo hai bộ phận lại với nhau. Thường gặp trên nắp hộp, cửa máy, thùng chứa hoặc các kết cấu cần tháo mở thường xuyên.

• Cam kẹp khí nén

Với dây chuyền có tần suất cao hoặc cần tự động hóa, cam kẹp khí nén có thể thay thao tác tay bằng xy lanh khí. Nhiều điểm kẹp cũng có thể được điều khiển đồng thời, giúp tăng tốc độ và tính đồng đều của chu kỳ.

6. Cách chọn cam kẹp nhanh phù hợp

Không nên chọn cam chỉ dựa trên hình dáng hoặc thông số “bao nhiêu kg”. Trước khi chọn cần xác định ít nhất các yếu tố sau:

• Hướng kẹp: ép từ trên xuống, đẩy ngang, kéo hoặc móc.
• Không gian lắp: chiều cao tay gạt và hành trình mở có bị vướng máy hoặc phôi hay không.
• Khả năng giữ: phải phù hợp với tải tác dụng lên chi tiết khi làm việc.
• Vị trí đầu kẹp: vị trí càng xa điểm bản lề có thể làm thay đổi khả năng chịu tải thực tế.
• Hành trình: đặc biệt quan trọng với cam đẩy kéo.
• Tần suất sử dụng: sản xuất số lượng lớn cần ưu tiên độ bền và thao tác thuận tiện.
• Môi trường: độ ẩm, nhiệt độ, dầu, hóa chất hoặc yêu cầu chống ăn mòn.

7. Holding Capacity không phải là lực kẹp

Đây là một trong những điểm dễ nhầm nhất khi chọn cam kẹp nhanh.

Holding Capacity là khả năng chịu lực bên ngoài của cam khi cơ cấu đã khóa mà không bị biến dạng vĩnh viễn.

Clamping Force là lực thực tế mà đầu kẹp tác dụng lên chi tiết.

Hai giá trị này không nên coi là bằng nhau.

Lực kẹp thực tế còn phụ thuộc vào:

• Vị trí spindle trên tay kẹp.
• Chiều cao điều chỉnh của spindle.
• Loại đầu tiếp xúc.
• Độ cứng của chi tiết.
• Hình học và tỷ số truyền của cơ cấu cam.

Vì vậy không nên lấy một cam được công bố khả năng giữ 200kg rồi mặc định rằng nó đang ép xuống phôi với lực 200kg.

8. Lắp cam kẹp đúng vị trí quan trọng hơn chọn cam thật lớn

Một cam có khả năng giữ cao nhưng bố trí sai vẫn có thể tạo ra một đồ gá kém.

Lực kẹp nên hướng chi tiết về phía mặt chuẩn hoặc điểm đỡ. Nếu ép vào vùng mỏng hoặc vị trí không được hỗ trợ, lực kẹp có thể làm biến dạng phôi thay vì giúp phôi ổn định.

Đồng thời cần bảo đảm tay kẹp, tay gạt và đầu spindle không va chạm với dao, robot, máy hoặc sản phẩm trong toàn bộ chu kỳ làm việc.

9. Khi nào cam kẹp nhanh không phải lựa chọn tốt nhất?

Cam kẹp nhanh rất hữu ích nhưng không phải giải pháp cho mọi hệ thống.

Với dây chuyền sản xuất hoàn toàn tự động, tần suất cực cao hoặc cần kiểm soát lực kẹp chính xác, hệ thống khí nén hoặc thủy lực có thể phù hợp hơn.

Với gia công tải lớn, cần tính lực cắt và toàn bộ hệ thống định vị trước khi lựa chọn cơ cấu kẹp. Không nên đơn giản tăng kích thước cam rồi coi đó là giải pháp an toàn.

Ngược lại, trong đồ gá thủ công và bán tự động, nơi cần thao tác nhanh, cơ cấu đơn giản, chi phí hợp lý và dễ bảo trì, cam kẹp nhanh thường là một giải pháp rất hiệu quả.

10. Cam kẹp nhanh tại SUN VIỆT

SUN VIỆT cung cấp nhiều dòng cam kẹp nhanh phục vụ đồ gá, jig hàn, gia công và dây chuyền sản xuất, gồm:

• Cam kẹp đứng.
• Cam kẹp ngang.
• Cam kẹp đẩy kéo.
• Cam kẹp móc.
• Các dòng cam kẹp GH với nhiều mức tải và hành trình.

Khi lựa chọn, khách hàng nên cung cấp hình ảnh đồ gá, hướng cần kẹp, hành trình, khoảng không lắp và lực giữ yêu cầu để đối chiếu mã phù hợp.
