Bulong Treo MSB Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Bulong treo MSB là một dạng Shoulder Bolt có phần thân trụ chính xác và phần ren ở đầu, được sử dụng trong khuôn và các cơ cấu cơ khí cần vừa định vị, vừa dẫn hướng hoặc giới hạn hành trình.

Khác với bulong thông thường chỉ có nhiệm vụ siết chặt, MSB có một đoạn thân trụ được gia công theo kích thước chính xác. Phần thân này có thể làm việc như một trục dẫn hướng hoặc trục quay, trong khi phần ren dùng để cố định bulong vào chi tiết.

1. Bulong MSB là gì?

MSB thuộc nhóm Shoulder Bolt của MISUMI. Kết cấu cơ bản gồm:

• Đầu bulong lục giác chìm.
• Phần vai/thân trụ có đường kính chính xác.
• Phần ren ở cuối bulong.

Phần thân MSB sử dụng dung sai đường kính e9, giúp tạo khe hở lắp phù hợp cho các cơ cấu cần chuyển động hoặc dẫn hướng. MISUMI cũng sử dụng MSB như ví dụ điển hình cho ứng dụng shoulder bolt trong các mối lắp có khe hở làm việc.

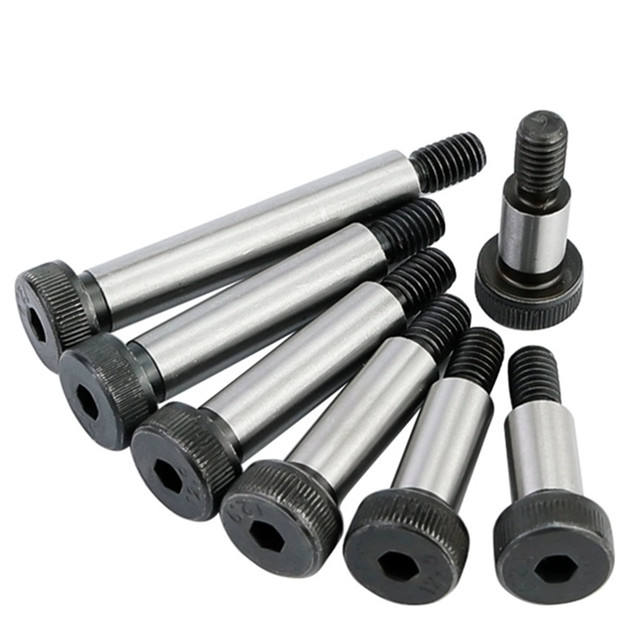

2. Cấu tạo của bulong treo MSB

Bulong MSB có thể chia thành ba phần chính:

a. Đầu bulong

Đầu bulong có lỗ lục giác chìm giúp tháo lắp bằng chìa lục giác và giữ kích thước đầu tương đối gọn.

b. Phần thân trụ

Đây là phần quan trọng nhất của shoulder bolt. Thân trụ có đường kính lớn hơn phần ren và được gia công theo dung sai e9.

Phần thân có thể đóng vai trò:

• Dẫn hướng chuyển động.
• Làm trục quay cho chi tiết.
• Giới hạn vị trí hoặc hành trình.
• Giữ khoảng cách giữa hai tấm hoặc chi tiết.

c. Phần ren

Ren nằm ở đầu cuối của MSB và có nhiệm vụ cố định bulong vào tấm hoặc chi tiết máy.

Ví dụ theo catalogue MISUMI, đường kính thân D và ren tương ứng có thể khác nhau. Chẳng hạn thân D10 sử dụng ren M8×1.25, trong khi thân D20 sử dụng ren M16×2.0. :contentReference[oaicite:2]{index=2}

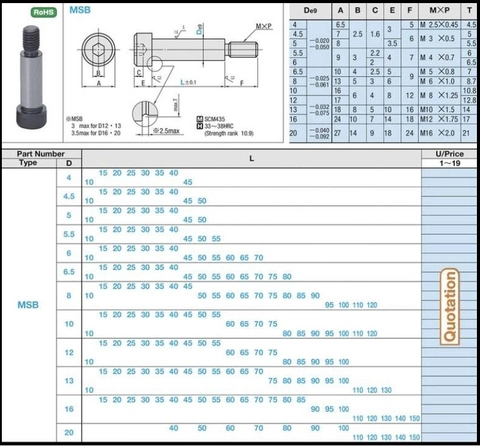

3. Thông số kỹ thuật đặc trưng của MSB

Series	MSB
Loại	Shoulder Bolt
Dung sai thân	e9
Vật liệu	SCM435
Độ cứng tham khảo	30–35 HRC
Cấp bền	10.9
Xử lý bề mặt	Black Oxide ở phần đầu
Đường kính thân	Tùy mã MSB
Chiều dài L	Tùy mã cụ thể

Lưu ý: kích thước đầu, chiều dài thân, bước ren và chiều dài ren thay đổi theo từng mã MSB. Khi chọn cần tra đúng catalogue thay vì sử dụng một kích thước chung.

4. Nguyên lý làm việc của bulong MSB

MSB không làm việc giống một bulong siết thông thường. Sau khi phần ren được siết vào chi tiết, phần thân trụ vẫn có thể được sử dụng làm bề mặt dẫn hướng hoặc trục làm việc.

Ví dụ, khi một tấm hoặc bạc được lắp trên phần thân MSB:

• Ren giữ MSB cố định vào kết cấu.
• Thân trụ giữ đúng vị trí chuyển động.
• Chi tiết lắp trên thân có thể trượt hoặc quay tùy thiết kế.
• Đầu bulong có thể đóng vai trò giới hạn chuyển động theo trục.

Đây chính là điểm khác biệt quan trọng giữa shoulder bolt và bulong thông thường.

5. Bulong MSB dùng để làm gì trong khuôn?

Trong khuôn mẫu, MSB có thể được sử dụng tại các vị trí:

• Treo hoặc giữ các tấm khuôn chuyển động.
• Giới hạn hành trình của tấm.
• Làm trục dẫn hướng cho một chi tiết chuyển động.
• Làm trục quay cho cơ cấu liên kết.
• Giữ khoảng cách giữa các chi tiết trong cụm khuôn.

Tùy thiết kế cụ thể, MSB có thể làm việc cùng bạc hoặc lỗ dẫn hướng để tạo cơ cấu chuyển động ổn định.

6. MSB khác bulong thông thường như thế nào?

Đặc điểm	Bulong thông thường	MSB Shoulder Bolt
Chức năng chính	Siết và kẹp chặt	Siết + dẫn hướng / làm trục
Thân trụ chính xác	Không phải đặc điểm chính	Có
Dung sai thân	Không dùng như bề mặt dẫn hướng	e9
Ứng dụng chuyển động	Hạn chế	Phù hợp hơn

7. Vì sao phải chọn đúng đường kính thân MSB?

Đường kính thân MSB ảnh hưởng trực tiếp tới khe hở giữa bulong và bạc hoặc lỗ dẫn hướng.

Nếu thân quá nhỏ:

• Khe hở tăng.
• Chi tiết có thể rung hoặc lệch.
• Độ chính xác chuyển động giảm.

Nếu lựa chọn không đúng kiểu lắp:

• Ma sát có thể tăng.
• Chi tiết khó chuyển động.
• Tuổi thọ bề mặt dẫn hướng giảm.

Vì vậy không nên chỉ chọn MSB theo ren. Cần kiểm tra đồng thời đường kính thân D, chiều dài L và kích thước ren.

8. Cách đọc mã bulong MSB

Ví dụ:

MSB10-40

• MSB: series Shoulder Bolt.
• 10: đường kính thân danh nghĩa D = 10mm.
• 40: chiều dài thân L = 40mm.

Phần ren tương ứng phải được tra theo đúng đường kính D trong catalogue.

Ví dụ với hệ MSB MISUMI, D10 tương ứng ren M8×1.25. :contentReference[oaicite:3]{index=3}

9. MSB thường dùng cùng chi tiết nào?

Tùy thiết kế, MSB có thể kết hợp với:

• Bạc dẫn hướng.
• Tấm chuyển động.
• Cơ cấu liên kết.
• Spacer hoặc washer.
• Các chi tiết cần quay hoặc trượt trên trục.

Việc lựa chọn bạc và khe hở lắp cần dựa trên yêu cầu chuyển động thực tế, không nên mặc định một kiểu lắp cho tất cả ứng dụng.

10. Lưu ý khi lắp bulong MSB

• Không dùng phần ren làm bề mặt dẫn hướng.
• Kiểm tra đúng đường kính thân trước khi gia công lỗ hoặc chọn bạc.
• Không để thân MSB bị xước tại vùng làm việc.
• Kiểm tra độ đồng tâm nếu MSB dùng làm trục dẫn hướng.
• Không tự thay MSB bằng bulong thông thường nếu thiết kế đang sử dụng phần vai làm trục.

12. Mua bulong treo MSB tại SUN VIỆT

SUN VIỆT cung cấp bulong treo MSB / Shoulder Bolt với nhiều đường kính và chiều dài phục vụ khuôn mẫu, đồ gá và thiết bị cơ khí.

Khi yêu cầu báo giá nên cung cấp:

• Mã MSB.
• Đường kính thân D.
• Chiều dài L.
• Số lượng.

Ví dụ: MSB10-40 – 20 chiếc.

Nếu chưa xác định được mã, khách hàng có thể gửi bản vẽ hoặc kích thước thực tế để SUN VIỆT hỗ trợ đối chiếu.
