Bảng Tra Lực Lò Xo Khuôn Chuẩn JIS| Cách Chọn Đúng Theo Tải Trọng

Bảng Tra Lực Lò Xo Khuôn Chuẩn JIS mới nhất. Hướng dẫn cách đọc thông số, lựa chọn lò xo TF, TL, TM, TH, TB theo tải trọng và hành trình, giúp tăng tuổi thọ khuôn và tối ưu hiệu suất sản xuất.

Lò xo khuôn mẫu là một trong những linh kiện quan trọng quyết định hiệu suất và độ ổn định của khuôn dập, khuôn ép nhựa cũng như nhiều hệ thống cơ khí chính xác.

Chỉ cần lựa chọn sai tải trọng hoặc sử dụng lò xo không phù hợp, toàn bộ cụm khuôn có thể gặp phải các vấn đề như lực hồi không ổn định, giảm độ chính xác gia công, lò xo nhanh mất đàn hồi hoặc thậm chí gãy trong quá trình sản xuất.

Thực tế cho thấy, nhiều kỹ sư và nhân viên mua hàng vẫn lựa chọn lò xo dựa trên kích thước hoặc màu sắc mà chưa tra cứu đầy đủ thông số kỹ thuật.

Đây là nguyên nhân khiến tuổi thọ lò xo giảm đáng kể và chi phí bảo trì khuôn tăng cao.

Để khắc phục tình trạng này, việc đọc và hiểu bảng tra lực lò xo khuôn chuẩn JIS là bước không thể bỏ qua. Bảng tra lực không chỉ cho biết khả năng chịu tải của từng loại lò xo mà còn giúp xác định đúng dòng sản phẩm phù hợp với lực làm việc, hành trình nén và tuổi thọ mong muốn.

Trong bài viết này, SUNEI sẽ hướng dẫn bạn:

• Hiểu rõ cấu tạo và nguyên lý làm việc của lò xo khuôn.
• Phân biệt 5 cấp tải TF, TL, TM, TH và TB theo tiêu chuẩn JIS.
• Biết cách đọc bảng tra lực và các thông số kỹ thuật quan trọng.
• Lựa chọn lò xo phù hợp với từng ứng dụng thực tế.
• Tránh những sai lầm phổ biến làm giảm tuổi thọ của lò xo và khuôn.

Toàn bộ nội dung được xây dựng dựa trên thông số kỹ thuật của dòng lò xo khuôn tiêu chuẩn JIS mà SUNEI đang phân phối, kết hợp với kinh nghiệm thực tế trong lĩnh vực linh kiện khuôn nhằm mang đến tài liệu tham khảo hữu ích cho kỹ sư thiết kế, bộ phận bảo trì và đơn vị sản xuất.

Lò xo khuôn là gì?

Lò xo khuôn (Die Spring) là loại lò xo nén chịu tải trọng cao được thiết kế chuyên dụng cho các bộ khuôn dập, khuôn ép nhựa và nhiều hệ thống cơ khí có tần suất làm việc liên tục. So với lò xo nén thông thường, lò xo khuôn có khả năng chịu ứng suất lớn hơn, độ bền cao hơn và duy trì lực đàn hồi ổn định trong hàng trăm nghìn đến hàng triệu chu kỳ làm việc.

Trong các hệ thống khuôn công nghiệp, lò xo khuôn không chỉ tạo lực hồi mà còn giúp giữ ổn định vị trí của các chi tiết chuyển động, hấp thụ lực va đập và đảm bảo quá trình đóng mở khuôn diễn ra chính xác. Chính vì vậy, đây là một trong những linh kiện quan trọng ảnh hưởng trực tiếp đến chất lượng sản phẩm, tuổi thọ khuôn và hiệu quả sản xuất.

Khác với các loại lò xo dân dụng, lò xo khuôn được sản xuất từ thép hợp kim chất lượng cao, trải qua quá trình nhiệt luyện và xử lý bề mặt nhằm tăng khả năng chống mỏi, chống biến dạng và duy trì lực đàn hồi trong thời gian dài. Đồng thời, kích thước và khả năng chịu tải của lò xo cũng được tiêu chuẩn hóa theo các hệ thống như JIS (Nhật Bản) hoặc ISO 10243, giúp việc thiết kế, thay thế và bảo trì trở nên thuận tiện hơn.

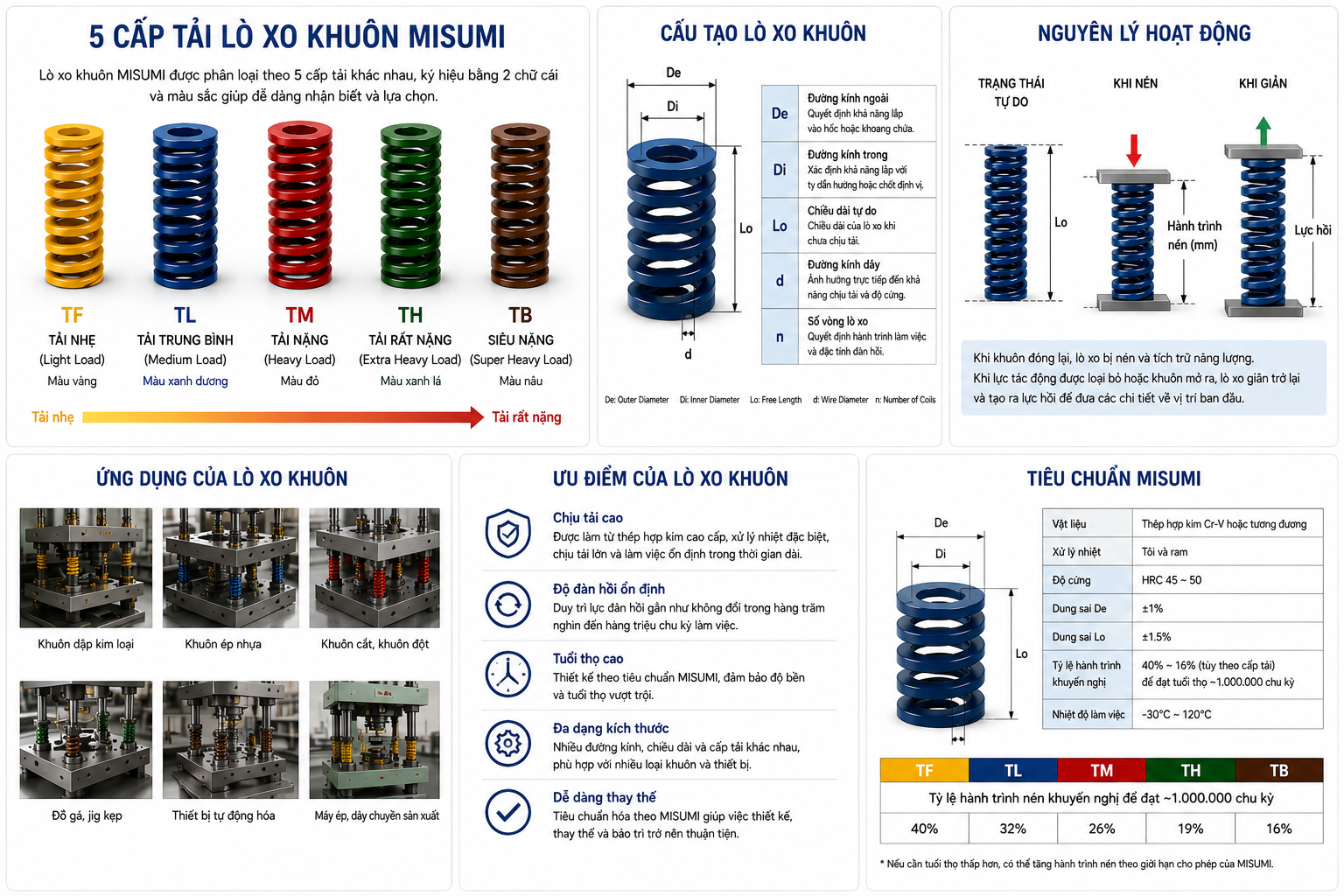

Cấu tạo của lò xo khuôn

Về cơ bản, lò xo khuôn có cấu tạo tương tự lò xo nén nhưng được tối ưu để chịu tải lớn và làm việc trong môi trường công nghiệp.

Một lò xo khuôn tiêu chuẩn thường bao gồm các thông số kỹ thuật sau:

• Đường kính ngoài (De): Quyết định khả năng lắp vào hốc hoặc khoang chứa trong khuôn.
• Đường kính trong (Di): Xác định khả năng lắp với ty dẫn hướng hoặc chốt định vị.
• Chiều dài tự do (Lo): Là chiều dài của lò xo khi chưa chịu bất kỳ tải trọng nào.
• Đường kính dây lò xo: Ảnh hưởng trực tiếp đến khả năng chịu tải và độ cứng của lò xo.
• Số vòng lò xo: Quyết định hành trình làm việc và đặc tính đàn hồi.

Mỗi thông số đều có vai trò quan trọng trong việc xác định lực nén, hành trình làm việc và tuổi thọ của lò xo. Chỉ cần thay đổi một thông số nhỏ, khả năng chịu tải của lò xo cũng có thể thay đổi đáng kể.

💡 Mẹo kỹ sư: Khi thay thế lò xo khuôn, không nên chỉ kiểm tra màu sắc hoặc đường kính ngoài. Hãy đối chiếu đầy đủ các thông số De, Di, Lo và cấp tải để đảm bảo khả năng làm việc tương đương.

Nguyên lý hoạt động của lò xo khuôn

Lò xo khuôn hoạt động dựa trên nguyên lý tích trữ và giải phóng năng lượng đàn hồi.

Khi khuôn đóng lại, lò xo bị nén và tích trữ năng lượng dưới dạng biến dạng đàn hồi. Khi lực tác động được loại bỏ hoặc khuôn mở ra, lò xo sẽ giãn trở lại và tạo ra lực hồi để đưa các chi tiết về vị trí ban đầu.

Lực đàn hồi của lò xo tỷ lệ với hành trình nén trong phạm vi làm việc cho phép. Tuy nhiên, nếu lò xo bị nén vượt quá giới hạn thiết kế, vật liệu sẽ xuất hiện biến dạng dư, làm giảm lực đàn hồi và rút ngắn đáng kể tuổi thọ.

Đó cũng là lý do các nhà sản xuất luôn công bố bảng tra lực và giới hạn hành trình làm việc để người sử dụng lựa chọn đúng loại lò xo cho từng ứng dụng cụ thể.

Tham khảo: Nguyên lý hoạt động của lò xo khuôn

Ứng dụng của lò xo khuôn trong công nghiệp

Nhờ khả năng chịu tải lớn và độ bền cao, lò xo khuôn được sử dụng trong nhiều lĩnh vực sản xuất công nghiệp, đặc biệt là ngành chế tạo khuôn và tự động hóa.

Một số ứng dụng phổ biến gồm:

• Khuôn dập kim loại: Tạo lực hồi cho chày, cối và các cơ cấu đẩy phôi.
• Khuôn ép nhựa: Hỗ trợ hệ thống đẩy sản phẩm sau khi ép.
• Khuôn cắt và khuôn đột: Hấp thụ lực va đập, giảm rung động và tăng độ ổn định khi làm việc.
• Đồ gá và thiết bị tự động: Tạo lực ép hoặc lực hồi cho các cơ cấu định vị.
• Máy ép và dây chuyền tự động hóa: Duy trì chuyển động tuần hoàn và giảm tải cho các chi tiết cơ khí.

Tùy theo yêu cầu về lực nén và tuổi thọ, kỹ sư sẽ lựa chọn các cấp tải khác nhau như TF (Extra Light), TL (Light), TM (Medium),TH (Heavy) hoặc TB (Extra Heavy) theo tiêu chuẩn JIS.

Các cấp tải này được phân biệt bằng màu sắc và có khả năng chịu tải khác nhau, phù hợp với từng điều kiện làm việc cụ thể.

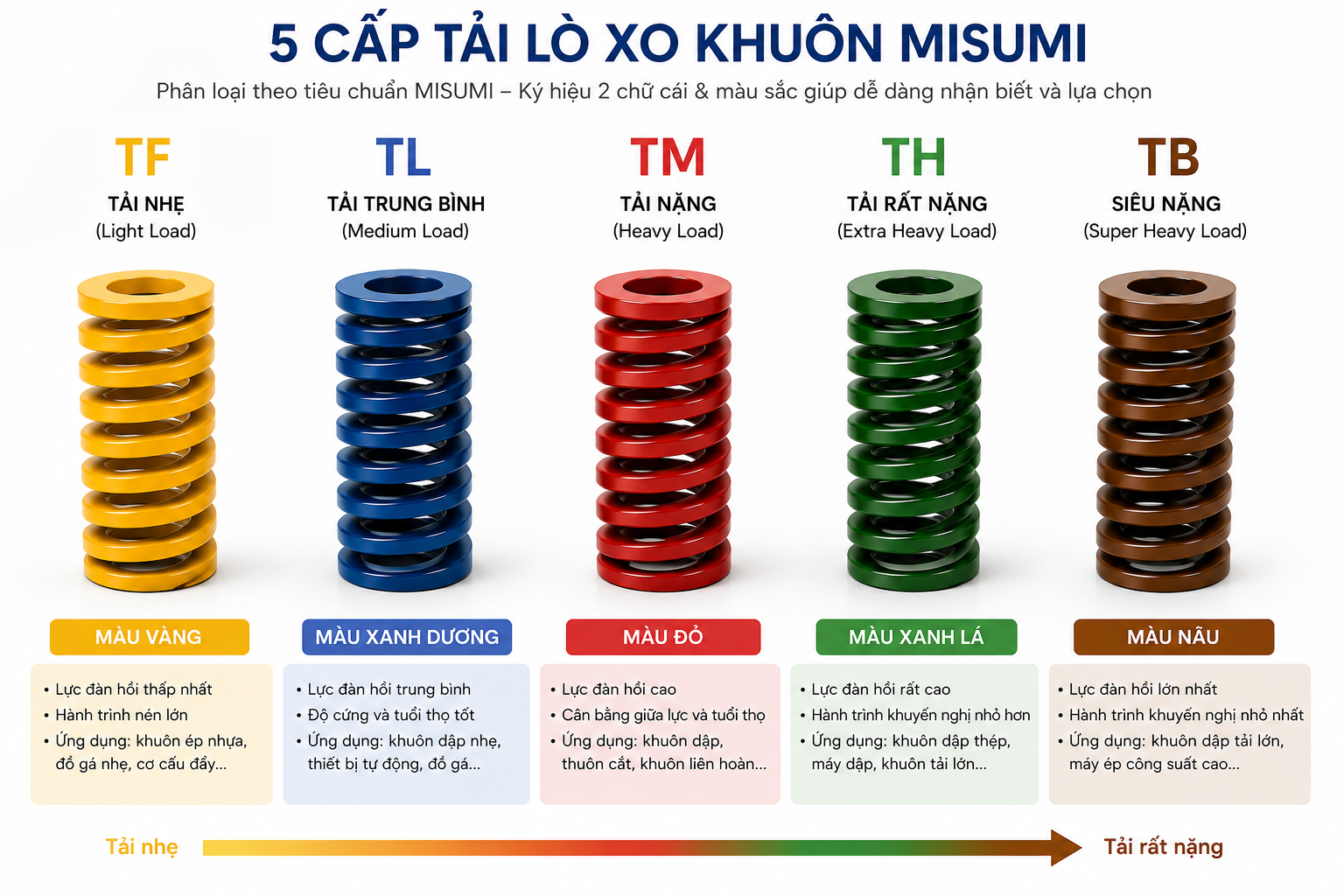

5 Cấp Tải Lò Xo Khuôn Theo Tiêu Chuẩn MISUMI

Lò xo khuôn TF (tải nhẹ – màu vàng)

TF là dòng lò xo có tải trọng thấp nhất trong hệ thống lò xo khuôn MISUMI. Với lực đàn hồi nhỏ và hành trình làm việc lớn, dòng TF phù hợp với các cơ cấu cần chuyển động nhẹ, tốc độ cao và chu kỳ làm việc liên tục.

Ứng dụng phù hợp

• Khuôn ép nhựa.
• Cơ cấu đẩy sản phẩm.
• Đồ gá lắp ráp.
• Thiết bị tự động hóa.
• Khuôn có tải trọng nhỏ.

Ưu điểm

• Chuyển động êm.
• Tuổi thọ cao khi làm việc đúng hành trình.
• Phù hợp với các cơ cấu yêu cầu độ chính xác cao.

Hạn chế

Không nên sử dụng TF cho các khuôn dập có tải trọng lớn vì lực đàn hồi không đủ để đáp ứng yêu cầu làm việc.

Lò xo khuôn TL ( tải trung bình – màu xanh dương)

TL có khả năng chịu tải cao hơn TF, đồng thời vẫn duy trì được độ ổn định và tuổi thọ tốt.

Đây là dòng lò xo được sử dụng khá phổ biến trong các bộ khuôn có tải trọng trung bình.

Ứng dụng phù hợp

• Khuôn dập nhẹ.
• Khuôn nhựa cỡ vừa.
• Đồ gá công nghiệp.
• Cơ cấu hồi trong máy tự động.

Ưu điểm

• Cân bằng giữa lực đàn hồi và tuổi thọ.
• Khả năng làm việc ổn định trong nhiều điều kiện khác nhau.
• Chi phí đầu tư hợp lý.

Lò xo khuôn TM ( tải nặng – Màu đỏ)

TM là dòng lò xo được sử dụng nhiều nhất trong ngành chế tạo khuôn.

Dòng này mang lại sự cân bằng giữa tải trọng, hành trình làm việc và tuổi thọ, phù hợp với phần lớn các ứng dụng trong thực tế.

Nếu chưa có yêu cầu đặc biệt về tải trọng, TM thường là lựa chọn được nhiều kỹ sư ưu tiên trong giai đoạn thiết kế ban đầu.

Ứng dụng

• Khuôn dập kim loại.
• Khuôn cắt.
• Máy ép công nghiệp.
• Khuôn liên hoàn.

Ưu điểm

• Chịu tải tốt.
• Độ bền cao.
• Phù hợp với nhiều loại khuôn khác nhau.

Lò xo khuôn TH (tải rất nặng – Màu xanh lá)

TH được thiết kế dành cho các bộ khuôn làm việc trong điều kiện tải trọng lớn và tần suất cao.

So với TM, dòng TH tạo ra lực đàn hồi lớn hơn nhưng hành trình nén khuyến nghị cũng thấp hơn nhằm đảm bảo tuổi thọ của lò xo.

Ứng dụng

• Khuôn dập thép tấm.
• Khuôn cắt lực lớn.
• Máy dập công suất cao.

Lưu ý:

Không nên ép lò xo TH đến giới hạn tối đa trong thời gian dài. Để đạt tuổi thọ cao, nên thiết kế hành trình làm việc nằm trong vùng khuyến nghị của nhà sản xuất.

Lò xo khuôn TB (siêu nặng – Màu nâu)

TB là dòng lò xo có khả năng chịu tải lớn nhất trong hệ thống lò xo khuôn MISUMI.

– Đây là lựa chọn dành cho những ứng dụng yêu cầu lực ép và lực hồi rất lớn.

Do ứng suất làm việc cao, dòng TB thường có hành trình nén khuyến nghị nhỏ hơn các cấp tải còn lại.

Vì vậy, việc tính toán tải trọng và hành trình trước khi lựa chọn là đặc biệt quan trọng.

Ứng dụng

• Khuôn dập tải lớn.
• Khuôn tạo hình thép dày.
• Máy ép công suất lớn.
• Dây chuyền sản xuất tải nặng.

Lưu ý

• TB không phải là lựa chọn “mạnh hơn là tốt hơn”.
• Trong nhiều trường hợp, việc sử dụng lò xo có cấp tải quá lớn sẽ khiến khuôn chịu ứng suất không cần thiết, tăng chi phí và làm giảm hiệu quả vận hành.

So sánh nhanh 5 cấp độ lò xo

Ký hiệu	Màu sắc	Cấp tải	Ứng dụng tiêu biểu
TF	🟡 Vàng	Tải nhẹ	Khuôn nhựa, đồ gá, cơ cấu đẩy
TL	🔵 Xanh dương	Tải trung bình	Khuôn dập nhẹ, thiết bị tự động
TM	🔴 Đỏ	Tải nặng	Khuôn dập, khuôn cắt, khuôn liên hoàn
TH	🟢 Xanh lá	Tải rất nặng	Máy dập, khuôn tải lớn
TB	🟤 Nâu	Siêu nặng	Khuôn tạo hình, máy ép công suất lớn

Ý nghĩa các thông số trên bảng tra lực

1. De (Outside Diameter) – Đường kính ngoài

De là đường kính ngoài của lò xo, được tính bằng milimet (mm).

Đây là thông số đầu tiên cần kiểm tra khi lựa chọn lò xo vì nó quyết định lò xo có thể lắp vừa hốc chứa hoặc khoang lắp trên khuôn hay không.

Ví dụ:

TF 20-50
TM 25-80

Trong đó:

20 mm hoặc 25 mm chính là đường kính ngoài (De).

Lưu ý: Nếu chọn sai đường kính ngoài, lò xo có thể không lắp được hoặc bị cọ sát với thành khuôn, làm giảm tuổi thọ trong quá trình làm việc.

2. Di (Inside Diameter) – Đường kính trong

Di là đường kính bên trong của lò xo.

Thông số này đặc biệt quan trọng khi lò xo được lắp trên:

Ty dẫn hướng.
Chốt định vị.
Trục dẫn.

Đường kính trong phải lớn hơn đường kính của ty dẫn để lò xo có thể di chuyển tự do mà không bị kẹt.

💡 Mẹo kỹ sư: Luôn chừa khe hở nhỏ giữa Di và ty dẫn hướng để giảm ma sát trong quá trình nén và giãn.

3. Lo (Free Length) – Chiều dài tự do

Lo là chiều dài của lò xo khi chưa chịu bất kỳ tải trọng nào.

Ví dụ:

TF20-50

Trong đó:

50 mm chính là chiều dài tự do.

Chiều dài này ảnh hưởng trực tiếp đến:

• Hành trình làm việc.
• Lực đàn hồi.
• Không gian lắp đặt trong khuôn.

Thông thường, cùng một cấp tải và cùng đường kính ngoài, lò xo có chiều dài càng lớn sẽ có hành trình làm việc dài hơn.

4. Spring Constant (N/mm) – Hệ số đàn hồi

Đây là thông số quan trọng nhất trong toàn bộ bảng tra lực.

Spring Constant cho biết:

Muốn nén lò xo thêm 1 mm thì cần bao nhiêu Newton lực.

Đơn vị được sử dụng là:

N/mm (Newton trên milimet)

Ví dụ:

Một lò xo có:

Spring Constant = 20 N/mm

Điều này có nghĩa:

Hành trình nén	Lực tạo ra
1 mm	20 N
5 mm	100 N
10 mm	200 N
15 mm	300 N

Có thể tính nhanh theo công thức:

Lực đàn hồi (N) = Hệ số đàn hồi (N/mm) × Hành trình nén (mm)

Ví dụ:

Spring Constant = 18 N/mm

Lò xo bị nén:

12 mm

→ Lực tạo ra:

18 × 12 = 216 N

Đây chính là cơ sở để kỹ sư xác định số lượng lò xo cần sử dụng trong một bộ khuôn.

5. Max Deflection – Hành trình nén tối đa

Đây là giới hạn nén lớn nhất mà lò xo có thể chịu được.

Tuy nhiên, Max Deflection không đồng nghĩa với hành trình làm việc khuyến nghị.

Nếu thường xuyên nén lò xo đến giới hạn tối đa:

• Lực đàn hồi sẽ giảm nhanh.
• Vật liệu dễ bị mỏi.
• Tuổi thọ giảm đáng kể.
• Nguy cơ gãy lò xo tăng lên.

Vì vậy, các nhà sản xuất luôn khuyến nghị chỉ nên sử dụng trong vùng hành trình an toàn để đạt tuổi thọ cao.

Theo catalog kỹ thuật, để đạt khoảng 1.000.000 chu kỳ làm việc, hành trình nén khuyến nghị của từng cấp tải là:

Cấp tải Hành trình khuyến nghị

• TF ≈ 40% chiều dài tự do
• TL ≈ 32% chiều dài tự do
• TM ≈ 26% chiều dài tự do
• TH ≈ 19% chiều dài tự do
• TB ≈ 16% chiều dài tự do

Các giá trị này được nhà sản xuất khuyến nghị nhằm cân bằng giữa lực đàn hồi và tuổi thọ của lò xo.

Cách đọc một mã lò xo khuôn MISUMI

Sau khi hiểu các thông số cơ bản, việc đọc mã sản phẩm sẽ trở nên rất đơn giản.

Ví dụ:

TM20-50

Ta có thể phân tích như sau:

TM → Cấp tải nặng (Heavy Load).
20 → Đường kính ngoài (De) = 20 mm.
50 → Chiều dài tự do (Lo) = 50 mm.

Như vậy, chỉ nhìn vào mã sản phẩm, kỹ sư đã có thể xác định được loại lò xo, kích thước và cấp tải trước khi tra bảng lực chi tiết.

Vì sao cùng đường kính nhưng lực đàn hồi lại khác nhau?

Đây là câu hỏi mà rất nhiều người mới sử dụng lò xo khuôn thường thắc mắc.

Ví dụ:

TF20-50
TM20-50
TB20-50

Ba sản phẩm trên đều có:

• Đường kính ngoài 20 mm.
• Chiều dài tự do 50 mm.

Tuy nhiên, lực đàn hồi lại hoàn toàn khác nhau.

Nguyên nhân là do mỗi cấp tải sử dụng thiết kế khác nhau về:

• Đường kính dây lò xo.
• Đặc tính vật liệu.
• Độ cứng sau nhiệt luyện.
• Hệ số đàn hồi (Spring Constant).

Chính những yếu tố này quyết định lực tạo ra khi lò xo bị nén, chứ không chỉ dựa vào kích thước bên ngoài.

BẢNG TRA LỰC NÉN:

Lò xo vàng TF

Lò xo xanh dương TL

Lò xo đỏ TM

Lò xo xanh lá TH

Lò xo nâu TB

Cách lựa chọn lò xo khuôn theo tải trọng

Để lựa chọn đúng loại lò xo khuôn, bạn có thể thực hiện theo 5 bước dưới đây.

Bước 1: Xác định lực cần thiết của bộ khuôn

Trước khi tra bảng thông số, cần xác định tổng lực đàn hồi mà bộ khuôn yêu cầu.

Lực này phụ thuộc vào nhiều yếu tố như:

• Khối lượng của cụm chuyển động.
• Lực cần để hồi chày hoặc tấm đẩy.
• Lực tách sản phẩm khỏi khuôn.
• Yêu cầu của cơ cấu ép hoặc cơ cấu hồi.

Nếu đã có bản thiết kế khuôn, kỹ sư thường sẽ tính toán hoặc mô phỏng trước lực làm việc của từng cụm.

Trong trường hợp bảo trì hoặc thay thế, có thể tham khảo thông số của lò xo đang sử dụng hoặc đo lực thực tế bằng thiết bị chuyên dụng.

💡 Mẹo kỹ sư: Nên cộng thêm khoảng 10 đến 20% hệ số dự phòng để bù cho ma sát, sai số gia công và sự suy giảm lực đàn hồi sau thời gian dài sử dụng.

Bước 2: Xác định số lượng lò xo sử dụng

Sau khi biết tổng lực cần thiết, bước tiếp theo là xác định số lượng lò xo sẽ lắp trên khuôn.

Trong đa số thiết kế, tải trọng sẽ được chia đều cho các lò xo nhằm đảm bảo lực phân bố đồng đều và tránh hiện tượng lệch khuôn.

Công thức tham khảo

Lực trên mỗi lò xo = Tổng lực cần thiết ÷ Số lượng lò xo

Ví dụ

Một bộ khuôn cần lực hồi khoảng 2.400 N và sử dụng 6 lò xo.

Khi đó:

2.400 ÷ 6 = 400 N

Như vậy, mỗi lò xo cần tạo ra lực đàn hồi khoảng 400 N tại hành trình làm việc.

Đây chính là giá trị sẽ được sử dụng để tra bảng lực ở bước tiếp theo.

Bước 3: Xác định hành trình làm việc

Hành trình nén là khoảng cách lò xo bị nén khi khuôn hoạt động.

Đây là yếu tố quan trọng không kém tải trọng vì lực đàn hồi của lò xo tăng theo hành trình nén. Nếu hành trình vượt quá giới hạn khuyến nghị, tuổi thọ của lò xo sẽ giảm đáng kể.

Khi xác định hành trình, cần lưu ý:

• Không sử dụng toàn bộ chiều dài tự do của lò xo.
• Ưu tiên làm việc trong vùng hành trình khuyến nghị của nhà sản xuất.
• Chừa khoảng an toàn để tránh hiện tượng chạm vòng (coil bind).

Ví dụ:

Một lò xo có chiều dài tự do 50 mm.

Nếu sử dụng dòng TM, hành trình làm việc khuyến nghị khoảng 26% chiều dài tự do, tương đương khoảng 13 mm.

Nếu thường xuyên nén vượt mức này, lò xo vẫn có thể hoạt động nhưng tuổi thọ sẽ giảm nhanh do ứng suất tăng cao.

Bước 4: Tra bảng lực và lựa chọn cấp tải phù hợp

Sau khi xác định được lực trên mỗi lò xo và hành trình làm việc, bạn tiến hành tra bảng lực để tìm loại lò xo phù hợp.

Khi tra bảng, cần đối chiếu đồng thời:

• Cấp tải (TF, TL, TM, TH hoặc TB).
• Đường kính ngoài (De).
• Chiều dài tự do (Lo).
• Hệ số đàn hồi (Spring Constant).
• Lực tạo ra tại hành trình nén thực tế.

Không nên lựa chọn lò xo chỉ vì tạo ra đúng lực yêu cầu. Trong nhiều trường hợp, nên ưu tiên loại có khả năng chịu tải cao hơn một chút để tăng độ ổn định và kéo dài tuổi thọ.

Bước 5: Kiểm tra không gian lắp đặt và tuổi thọ làm việc

Trước khi quyết định sử dụng, cần kiểm tra lại khả năng lắp đặt của lò xo trên bộ khuôn.

Một số yếu tố cần xác nhận gồm:

• Đường kính ngoài có phù hợp với hốc chứa hay không.
• Đường kính trong có đủ khoảng hở với ty dẫn hướng.
• Chiều dài tự do có đáp ứng hành trình làm việc.
• Lò xo có bị chạm vòng ở cuối hành trình hay không.

Đồng thời, nếu khuôn hoạt động với tần suất cao (2 đến 3 ca mỗi ngày), nên ưu tiên thiết kế để lò xo làm việc trong vùng tải khuyến nghị thay vì sử dụng gần giới hạn tối đa.

Điều này giúp kéo dài tuổi thọ và giảm chi phí bảo trì trong quá trình vận hành.

Bảng lựa chọn nhanh cấp tải lò xo khuôn

Nếu chưa xác định được nên sử dụng cấp tải nào, bạn có thể tham khảo bảng dưới đây.

Nhu cầu sử dụng	Cấp tải khuyến nghị
Khuôn nhựa, cơ cấu đẩy nhẹ	TF
Khuôn dập tải trung bình	TL
Khuôn dập thông dụng, khuôn liên hoàn	TM
Khuôn dập tải lớn	TH
Máy ép công suất lớn, khuôn chịu tải rất cao	TB

Lưu ý: Bảng trên chỉ mang tính định hướng ban đầu. Việc lựa chọn cuối cùng vẫn cần dựa trên bảng tra lực, hành trình làm việc và kích thước lắp đặt của từng bộ khuôn.

💡 Mẹo kỹ sư:

1. Trong thực tế, nhiều kỹ sư có kinh nghiệm không thiết kế lò xo làm việc ở giới hạn tối đa, ngay cả khi catalog cho phép.
2. Thay vào đó, họ thường chọn lò xo có khả năng chịu tải cao hơn khoảng 10 đến 20% so với yêu cầu thực tế.
3. Khoảng dự phòng này giúp lò xo hoạt động ổn định hơn, giảm nguy cơ mỏi vật liệu và kéo dài tuổi thọ của cả bộ khuôn, đặc biệt với các dây chuyền sản xuất liên tục.

Ví Dụ Thực Tế: Cách Chọn Lò Xo Khuôn Theo Tải Trọng

Để giúp bạn dễ hình dung cách áp dụng bảng tra lực trong thực tế, hãy cùng xem một ví dụ đơn giản dưới đây.

Bài toán

Một bộ khuôn dập cần tạo lực hồi tổng cộng khoảng 2.400 N và được thiết kế sử dụng 6 lò xo khuôn.

Thông số thiết kế:

• Tổng lực hồi yêu cầu: 2.400 N
• Số lượng lò xo: 6 chiếc
• Hành trình làm việc: 12 mm
• Không gian lắp đặt cho phép: Đường kính ngoài tối đa 25 mm

Mục tiêu là lựa chọn loại lò xo có khả năng tạo đủ lực, đồng thời đảm bảo tuổi thọ và khả năng làm việc ổn định.

Bước 1: Tính lực trên mỗi lò xo

Trước tiên, cần chia đều tổng tải trọng cho số lượng lò xo sử dụng.

Công thức:

Lực trên mỗi lò xo = Tổng lực yêu cầu ÷ Số lượng lò xo

Áp dụng vào ví dụ:

2.400 N ÷ 6 = 400 N

Như vậy, mỗi lò xo cần tạo ra lực đàn hồi khoảng 400 N khi khuôn hoạt động.

Bước 2: Kiểm tra hành trình làm việc

Theo bản thiết kế, lò xo sẽ bị nén khoảng 12 mm trong mỗi chu kỳ làm việc.

Đây là thông số rất quan trọng vì lực đàn hồi của lò xo phụ thuộc trực tiếp vào hành trình nén.

Bước 3: Tính hệ số đàn hồi cần thiết

Sử dụng công thức:

Spring Constant (K) = Lực đàn hồi (F) ÷ Hành trình nén (S)

Thay số:

K = 400 ÷ 12 ≈ 33,3 N/mm

Điều này có nghĩa là lò xo được lựa chọn cần có hệ số đàn hồi xấp xỉ 33 N/mm để tạo ra lực khoảng 400 N tại hành trình nén 12 mm.

Bước 4: Tra bảng lực

Tiến hành tra bảng lực của các dòng TF, TL, TM, TH và TB.

Qua bảng thông số, kỹ sư sẽ tìm những model có:

• Đường kính ngoài không vượt quá 25 mm.
• Chiều dài tự do phù hợp với không gian lắp đặt.
• Hệ số đàn hồi gần 33 N/mm.

Nếu có nhiều lựa chọn, nên ưu tiên model có lực đàn hồi cao hơn yêu cầu khoảng 10 đến 20% để tăng độ ổn định trong quá trình làm việc.

Bước 5: Kiểm tra hành trình khuyến nghị

Sau khi chọn được model phù hợp, cần đối chiếu thêm:

• Hành trình nén thực tế.
• Hành trình làm việc khuyến nghị của cấp tải.
• Giới hạn nén tối đa.

Nếu hành trình làm việc vượt quá mức khuyến nghị, nên:

• Chọn lò xo có chiều dài tự do lớn hơn.
• Hoặc chuyển sang cấp tải cao hơn nếu phù hợp với thiết kế.

Việc này giúp hạn chế hiện tượng mỏi vật liệu và kéo dài tuổi thọ của lò xo.

Kết quả lựa chọn

Sau quá trình tính toán và tra bảng, kỹ sư có thể xác định được model lò xo đáp ứng đồng thời các yêu cầu về:

✔ Lực đàn hồi.

✔ Hành trình làm việc.

✔ Kích thước lắp đặt.

✔ Tuổi thọ mong muốn.

Thay vì lựa chọn theo kinh nghiệm hoặc màu sắc, việc tính toán và tra bảng thông số giúp quá trình thiết kế trở nên chính xác hơn, giảm rủi ro hỏng khuôn và tối ưu chi phí bảo trì trong dài hạn.

📌 Lưu ý khi áp dụng trong thực tế

Ví dụ trên chỉ nhằm minh họa quy trình lựa chọn lò xo khuôn.

Trong các dự án thực tế, kỹ sư cần kết hợp thêm nhiều yếu tố khác như:

• Tần suất làm việc của máy.
• Nhiệt độ môi trường.
• Không gian lắp đặt.
• Phân bố tải trọng trên từng vị trí lò xo.
• Hệ số an toàn của bộ khuôn.

Nếu bộ khuôn làm việc liên tục với cường độ cao, nên thiết kế lò xo làm việc trong vùng tải khuyến nghị thay vì khai thác gần giới hạn tối đa. Điều này giúp tăng tuổi thọ, giảm chi phí bảo trì và hạn chế nguy cơ dừng máy ngoài kế hoạch.

Bạn chưa biết nên chọn model lò xo nào?

Đội ngũ kỹ thuật của SUNEI sẵn sàng hỗ trợ tính toán tải trọng, lựa chọn model phù hợp và tư vấn giải pháp tối ưu theo bản vẽ hoặc yêu cầu thực tế.

Chỉ cần gửi bản vẽ hoặc thông số kỹ thuật, chúng tôi sẽ hỗ trợ lựa chọn nhanh chóng và chính xác.

HOTLINE: 0985478987

Câu hỏi thường gặp (FAQ)

Lò xo khuôn TF, TL, TM, TH và TB có thể thay thế cho nhau không?

Không nên. Mặc dù có thể cùng kích thước nhưng mỗi cấp tải có lực đàn hồi và đặc tính làm việc khác nhau. Việc thay thế cần dựa trên bảng tra lực và yêu cầu kỹ thuật của bộ khuôn.

Có nên chọn lò xo có tải trọng càng lớn càng tốt?

Không. Chọn lò xo có tải quá lớn có thể làm tăng ứng suất lên khuôn, giảm hành trình làm việc hiệu quả và tăng chi phí không cần thiết. Nên chọn đúng cấp tải theo yêu cầu thực tế.

Bao lâu nên thay lò xo khuôn?

Không có mốc thời gian cố định. Thời điểm thay thế phụ thuộc vào số chu kỳ làm việc, điều kiện vận hành và mức độ suy giảm lực đàn hồi. Với các dây chuyền sản xuất liên tục, nên kiểm tra định kỳ và thay thế khi lò xo có dấu hiệu mỏi hoặc biến dạng.

Có thể sử dụng lò xo khuôn MISUMI cho các loại khuôn khác nhau không?

Có. Lò xo khuôn tiêu chuẩn MISUMI được ứng dụng rộng rãi trong khuôn dập, khuôn ép nhựa, khuôn cắt, đồ gá và nhiều thiết bị cơ khí khác. Điều quan trọng là lựa chọn đúng kích thước và cấp tải phù hợp với từng ứng dụng.

Nhà phân phối lò xo khuôn chính hãng, uy tín tại Việt Nam

SUNEI chuyên cung cấp lò xo khuôn tiêu chuẩn với đầy đủ các dòng TF, TL, TM, TH và TB, đa dạng kích thước và tải trọng.

Chúng tôi hỗ trợ tư vấn lựa chọn model theo bản vẽ, báo giá nhanh và giao hàng trên toàn quốc, đáp ứng nhu cầu của các doanh nghiệp trong ngành khuôn mẫu và cơ khí chính xác.

Ngoài lò xo chúng tôi còn cung cấp đa dạng các linh kiện khuôn mẫu khác như:

Hệ thống dẫn hướng

• Bộ dẫn hướng khuôn
• Trụ dẫn hướng
• Bạc dẫn hướng
• Bạc bi dẫn hướng
• Tấm dẫn hướng

Hệ thống chốt

• Chốt đẩy
• Chốt đẩy vai
• Chốt đẩy bậc
• Chốt hồi
• Chốt định vị
• Chốt dẫn hướng
• Chốt côn

Hệ thống lò xo

• Lò xo khuôn TF
• Lò xo khuôn TL
• Lò xo khuôn TM
• Lò xo khuôn TH
• Lò xo khuôn TB
• Lò xo khí Nitrogen

Hệ thống chày cối

• Chày đột tiêu chuẩn
• Cối đột
• Chày bậc
• Chày dẫn hướng
• Bộ chày cối tiêu chuẩn

Phụ kiện khuôn

• Cam kẹp
• Ren cấy Helicoil
• Ty đẩy
• Bu lông vai
• Vít định vị
• Vòng chặn
• Bạc chặn
• Đệm căn chỉnh (Shim)

Linh kiện tiêu chuẩn khác

• Tấm khuôn
• Đế khuôn
• Gối đỡ
• Khóa khuôn
• Cữ chặn
• Khớp nối
• Khóa định vị khuôn

Xem thêm các sản phẩm liên quan:

• Lò xo khuôn TF
• Lò xo khuôn TL
• Lò xo khuôn TM
• Lò xo khuôn TH
• Lò xo khuôn TB
• Bộ dẫn hướng khuôn
• Trục dẫn hướng
• Bạc dẫn hướng
• Chốt đẩy SKD61
• Cam kẹp định vị GH
• Ren cấy Helicoil

Cần tư vấn chọn lò xo khuôn phù hợp?

Việc lựa chọn sai tải trọng hoặc kích thước lò xo có thể làm giảm tuổi thọ khuôn, tăng chi phí bảo trì và ảnh hưởng đến hiệu suất sản xuất. Nếu bạn chưa xác định được model phù hợp, đội ngũ kỹ thuật của SUNEI sẵn sàng hỗ trợ:

✅ Tra cứu mã lò xo theo tiêu chuẩn JIS/MISUMI

✅ Tính toán lực đàn hồi theo tải trọng và hành trình làm việc

✅ Tư vấn lựa chọn model theo bản vẽ hoặc mẫu thực tế

✅ Báo giá nhanh và giao hàng trên toàn quốc

📞 Hotline: 0985 478 987
💬 Zalo: 0985 478 987

👉 Gửi bản vẽ hoặc thông số kỹ thuật ngay hôm nay để nhận tư vấn miễn phí từ đội ngũ kỹ thuật SUNEI.

CÔNG TY TNHH THƯƠNG MẠI VÀ SẢN XUẤT SUN VIỆT

• Hotline: 0985478987
• Email: support@sunei.vn
• MST: 0107473168
• Địa chỉ: Số 22A Đường Đức Diễn, Phú Diễn, Hà Nội
• Website: https://linhkienkhuon247.com/; https://aisun.vn/; https://sunei.vn/
