Vít Trí Là Gì? Cấu Tạo, Chức Năng Và Ứng Dụng Trong Cơ Khí – Khuôn Mẫu

1. Vít trí là gì? (Định nghĩa kỹ thuật)

Vít trí (Positioning Screw / Locating Screw / Adjusting Screw) là một loại vít chuyên dụng dùng để định vị, căn chỉnh hoặc cố định vị trí của chi tiết máy trong khuôn mẫu, jig–fixture và các hệ thống cơ khí chính xác.

Khác với vít thông thường chỉ có chức năng siết – lắp, vít trí được thiết kế để:

• Điều chỉnh chính xác theo trục
• Giữ vị trí ổn định, không xê dịch
• Tạo điểm chặn hoặc điểm dừng cho cơ cấu
• Chịu tải và rung động trong thời gian dài

Vì vậy, vít trí là một trong những chi tiết nhỏ nhưng quan trọng bậc nhất trong đồ gá và khuôn công nghiệp.



2. Cấu tạo của vít trí

Một vít trí hoàn chỉnh thường có 3 phần chính:

(1) Đầu siết – Hex Socket Head

• Thường là đầu lục giác chìm, giúp siết mạnh và chính xác.
• Một số dạng đặc biệt: đầu bằng, đầu tròn, đầu côn.
• Phù hợp không gian hẹp trong khuôn và đồ gá.

(2) Thân ren – Threaded Body

• Ren hệ mét từ M3 đến M12 là phổ biến nhất.
• Vật liệu: SKD11, SCM440, SUS304, SUS316.
• Xử lý: tôi cứng 45–55 HRC, mạ đen hoặc nitriding chống mài mòn.
• Thân ren cần độ cứng cao để chịu được lực siết đi–lại nhiều lần.

(3) Đầu định vị – Locating Tip (phần quan trọng nhất)

Đây chính là phần tạo ra “giá trị kỹ thuật” của vít trí.

Các dạng đầu thường gặp:

• Đầu phẳng (Flat Tip): Bề mặt tiếp xúc lớn, làm điểm chăn, điều chỉnh cao độ

• Đầu côn (Cone Tip): Chóp côn, tự tâm, định vị vào lỗ hoặc rãnh
• Đầu cầu (ball tip): Tiếp xúc linh hoạt, định vị bề mặt cong hoặc không phẳng
• Đầi thay thế: Có thể thay tip, dùng khi độ bền cao hoặc thay nhanh.

3. Chức năng của vít trí

(1) Định vị chính xác

Vít trí cho phép điều chỉnh tinh với bước dịch chuyển nhỏ, giúp người vận hành căn được vị trí đúng theo yêu cầu ±0.01–0.05mm tùy ứng dụng.

(2) Tạo điểm chặn (Stopper)

• Trong khuôn ép nhựa, vít trí được dùng để:
• Chặn hành trình slider
• Chặn hành trình tấm đẩy
• Giới hạn khoảng chạy của bộ phận chuyển động

(3) Điều chỉnh nhanh – linh hoạt

Không giống chốt định vị, vít trí có thể điều chỉnh lại nhiều lần mà không cần tháo toàn bộ cơ cấu.

(4) Ổn định, không xê dịch

Khi khóa lại bằng lực siết hoặc bằng đai ốc hãm, vị trí không thay đổi dù khuôn chạy liên tục hoặc máy rung mạnh.

==> Nhờ chắc năng ưu việt trên mà thường các ứng dụng yêu cầu kỹ thuật cao thường ưu tiên sử dụng vít trí hơn là vít thường.



4. Ứng dụng của vít trí trong cơ khí và khuôn công nghiệp

1) Trong khuôn ép nhựa

Điều chỉnh cao độ cavity core block

Tạo điểm dừng cho tấm đẩy

Căn chỉnh độ tỳ của lifter hoặc slider

Làm stop screw hạn chế hành trình

2) Trong đồ gá CNC – jig – fixture

Làm chuẩn định vị cho phôi

Điều chỉnh vị trí chi tiết trước khi kẹp

Tạo điểm tựa chống rung khi gia công

Điều chỉnh ke gá nhanh

3) Trong máy tự động – dây chuyền sản xuất

Giới hạn hành trình xi lanh

Tinh chỉnh vị trí sensor

Chặn cơ cấu trong robot hoặc cơ khí chính xác



5. Khi nào bắt buộc phải dùng vít trí?

– Khi cần thay đổi vị trí nhiều lần

Ví dụ: đồ gá dùng cho nhiều model sản phẩm.

– Khi cần độ chính xác điều chỉnh cao

Ứng dụng trong CNC hoặc khuôn yêu cầu ±0.01mm.

– Khi không gian lắp đặt nhỏ hẹp

Vít trí có thiết kế ngắn – gọn – dễ lắp.

– Khi cần tạo điểm dừng cơ cấu chuyển động

Slider, lifter, tấm đẩy, tay đòn…



6. So sánh – Phân biệt vít trí và chốt định vị

a. Tiêu chí — Vít trí

Chức năng:

Vít trí dùng để điều chỉnh và định vị.
Thường dùng khi cần tinh chỉnh vị trí nhiều lần hoặc tạo điểm dừng có thể thay đổi.

Điều chỉnh lại:

Có — có thể vặn, căn chỉnh nhiều lần trong quá trình sử dụng.

Độ chính xác:

Cao — phục vụ điều chỉnh từng chút một (thông thường ±0.01–0.05 mm tùy ứng dụng).

Độ bền:

Trung bình → cao, phụ thuộc vật liệu và xử lý bề mặt; nếu siết/nới nhiều lần nên bảo vệ ren (ví dụ dùng ren cấy).

Ứng dụng:

Khuôn ép nhựa, jig–fixture, đồ gá CNC, máy tự động — nơi cần điều chỉnh vị trí hoặc làm điểm chặn linh hoạt.

b. Tiêu chí — Chốt định vị

Chức năng:

Chốt định vị dùng để định vị cố định; mục tiêu là tạo datum ổn định, chịu tải và đảm bảo lặp lại vị trí chính xác.

Điều chỉnh lại:

Không — thường cố định, không nhằm để điều chỉnh liên tục.

Độ chính xác:

Rất cao — dùng cho chuẩn định vị, đặc biệt khi cần lặp lại vị trí chính xác nhiều lần.

Độ bền:

Rất cao — thiết kế và vật liệu cho độ bền cơ học lớn, chịu tải liên tục.

Ứng dụng:

Định vị cố định trong khuôn, máy ép, đồ gá chịu tải lớn — nơi không cần điều chỉnh vị trí sau khi lắp.

Ghi chú tổng hợp (để tránh nhầm lẫn)

Mục đích:
Vít trí = điều chỉnh + định vị; Chốt định vị = định vị cố định.

Thay thế:

Hai chi tiết không thay thế hoàn toàn cho nhau. Nếu cần điều chỉnh được thì chọn vít trí; nếu cần vị trí cố định, chịu tải lớn thì chọn chốt định vị.

Khi thiết kế đồ gá/khuôn:

thường kết hợp cả hai — vít trí để căn chỉnh ban đầu, chốt định vị để giữ datum chính sau khi căn xong.

Lưu ý bảo trì:

vị trí lắp vít trí thường cần kiểm tra ren nếu thao tác nhiều lần; trong nhiều trường hợp nên dùng biện pháp bảo vệ ren (ví dụ ren cấy) để kéo dài tuổi thọ.

7. Cách chọn vít trí phù hợp

1) Chọn tip theo ứng dụng

• Bề mặt phẳng → Flat tip
• Định vị lỗ → Cone tip
• Bề mặt cong → Ball tip

2) Chọn vật liệu

• SKD11, SCM440 → độ cứng cao, chạy bền
• SUS304/316 → chống gỉ, dùng môi trường ẩm
• SUS440C → chịu mài mòn cao đặc biệt

3) Chọn chiều dài phù hợp không gian lắp

Quá ngắn → khó điều chỉnh
Quá dài → thiếu ổn định

4) Chọn ren theo tiêu chuẩn

Phổ biến: M4 – M5 – M6 – M8 – M10 – M12

8. Phân loại Vít trí theo hình dáng kích thước có các loại:

– Vít trí lục giác chìm đầu lõm DIN 916

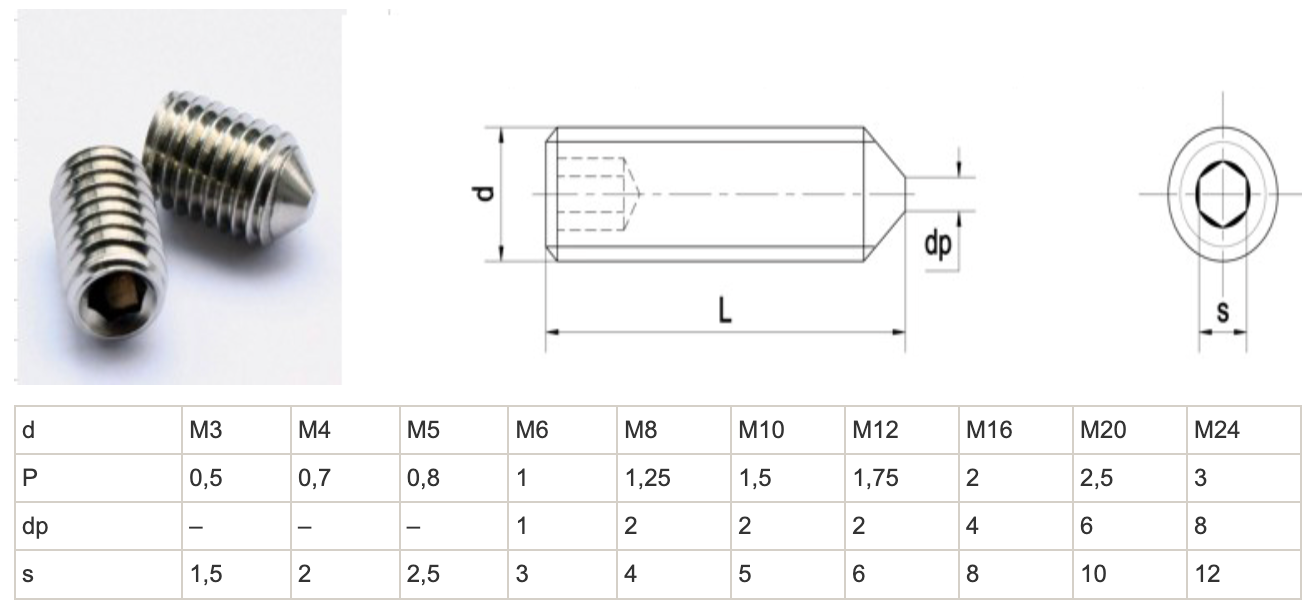

– Vít trí lục giác chìm đầu nhọn DIN 914

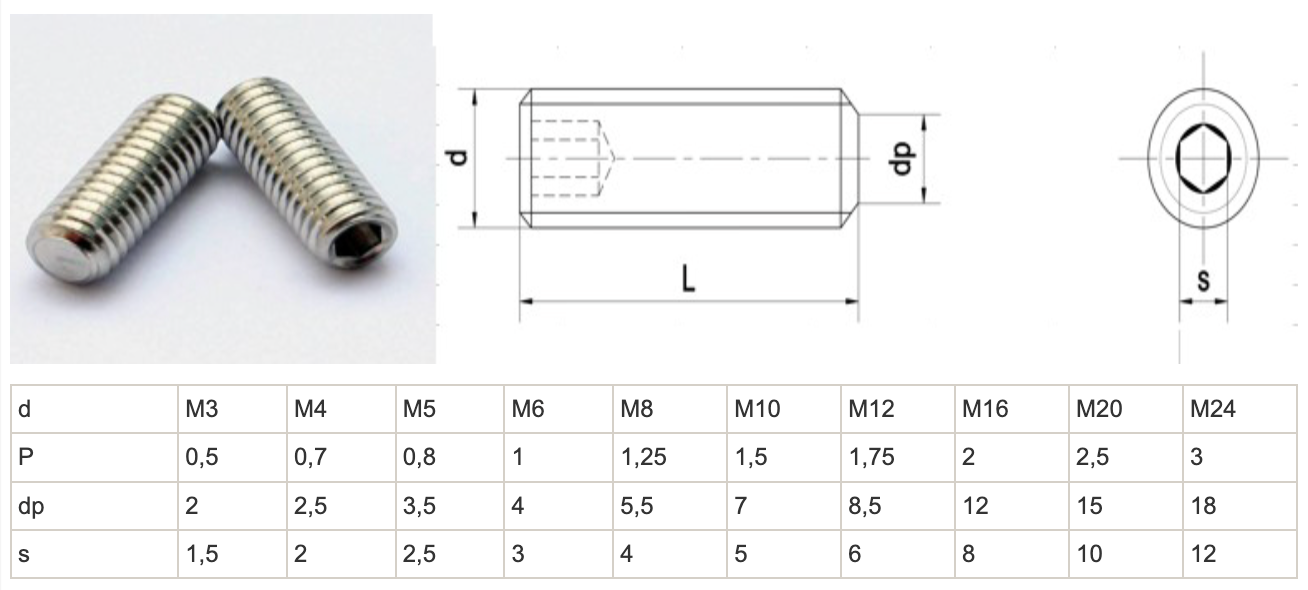

– Vít trí lục giác đầu bằng DIN 913

– Vít trí xẻ rãnh đầu bằng

– Vít trí xẻ rãnh đầu nhọn

– Vít trí xẻ rãnh đầu lõm
